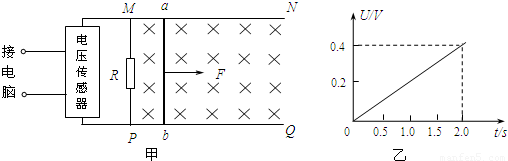

如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.3m．导轨电阻忽略不计，其间连接有固定电阻R=0.4Ω．导轨上停放一质量m=0.1kg、电阻r=0.2Ω的金属杆ab，整个装置处于磁感应强度B=0.5T的匀强磁场中，磁场方向竖直向下．利用一外力F沿水平方向拉金属杆ab，使之由静止开始运动做匀加速直线运动，电压传感器可将R两端的电压U即时采集并输入电脑，获得电压U随时间t变化的关系如图乙所示．
（1）求金属杆的瞬时速度随时间变化的表达式；
（2）求第2s末外力F的大小；
（3）如果水平外力从静止起拉动杆2s所做的功为1.2J，求整个回路中产生的焦耳热是多少．

做匀加速直线运动的物体，运动了t秒，则（）
A．它的加速度越大，通过的路程一定越长
B．它的初速度越大，通过的路程一定越长
C．物体的末速度越大，通过的路程一定越长
D．物体的平均速度越大，通过的路程一定越长

篮球运动员通常要伸出双手迎接传来的篮球．接球时，两手随球迅速收缩至胸前．这样做可以（）
A．减小球对手的冲量
B．减小球对人的冲击力
C．减小球的动量变化量
D．减小球的动能变化量

医院有一种先进的检测技术--彩超．这一技术是：首先向病人体内发射频率已精确掌握的超声波，超声波经血液反射后被专用仪器接收，同时测出反射波的频率变化，最后就可知道血液的流速，则这一技术主要体现了下列哪一种物理现象？（）
A．多普勒效应
B．波的衍射
C．波的干涉
D．共振

如图，波源S产生的简谐波向右传播．振动频率是100Hz，波速v=80m/s．波的传播过程中经过中P、Q两点．已知距离SP=3.8m，SQ=5.0m．在某一时刻，当S点经过平衡位置向上运动时，P、Q两点所在位置为（）

A．P点处于波峰，Q点了处于波峰
B．P点处于波谷，Q眯也处于波谷
C．P点处于波峰，Q点处于波谷
D．P点处于波谷，Q点处于波峰

如图，有一个不带电金属球．均匀带电的细杆MN沿球直径的延长线放置．在球内直径上a、b、c三点的场强大小分别为E_a、E_b、E_c．三者相比，以下判断正确的是（）

A．E_a最大
B．E_b最大
C．E_c最大
D．E_a=E_b=E_c

在如图所示的电路中，电源两端A、B 间的电压恒定不变，开始时S断开，电容器上充有电荷．闭合S后，以下判断正确的是（）

A．C₁所带电量增大，C₂所带电量减小
B．C₁所带电量减小，C₂所带电量增大
C．C₁、C₂所带电量均减小
D．C₁、C₂所带电量均增大

如图电路中L₁、L₂两盏灯完全相同．当滑动变阻器的滑动头向左移动时，则（）

A．L₁变亮，L₂变亮
B．L₁变暗，L₂变亮
C．L₁变暗，L₂变暗
D．L₁变亮，L₂变暗

如图所示，这是一个自制的演示电磁感应现象的装置．在一根较长的铁钉上用溱包线绕两个线圈A和B．将线圈B的两端接在一起，拼把CD段溱包线放在静止的小磁针的正上方．小磁针放在水平桌面上．当闭合S，使线圈A与干电池接通的瞬间，小磁针偏转的方向是（）

A．俯视看，N极顺时针偏转
B．俯视看，N极逆时针偏转
C．侧视看，N极向下倾斜
D．侧视看，S极向下倾斜

在变电所里，需要用交流电表去监测电风上的强电流．由于电网中的电流通常会超过一般电流表的量程，因此常使用电流互感器．下面四个图中，正确反映电流互感器工作原理的是（）
A．
