现要测电阻R阻值和干电池组的电动势E及内阻r．给定的器材有：两个理想电压表

（量程均为3V），理想电流表

（量程为0.6A），滑动变阻器R，待测的电阻R，两节串联的电池，电键S及导线若干．某同学设计一个如图（a）所示的电路同时测电阻R阻值和电池组的电动势及内阻，调节变阻器，两电压表和电流表分别测得多组U₁、U₂、I的读数，并作出U₁-I图（图线1）和U₂-I图（图线2），见图（b）．

（1）由图可知得出电阻R阻值为 Ω
（2）电池组E的电动势为 V，内阻为 Ω．

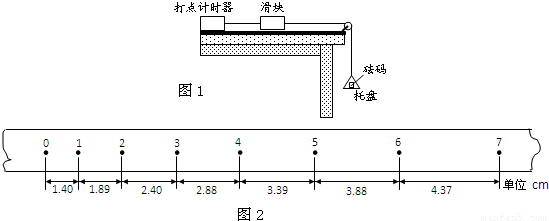

物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数．实验装置如图，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮；木板上有一滑块，其一端与电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接．打点计时器使用的交流电源的频率为50Hz．开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列小点

（1）上图给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个打点（图中未标出），计数点间的距离如图所示．根据图中数据计算的加速度a=______ （保留三位有效数字）．
（2）回答下列两个问题：
①为测量动摩擦因数，下列物理量中还应测量的有______．（填入所选物理量前的字母）
A．木板的长度l B．木板的质量m₁C．滑块的质量m₂D．托盘和砝码的总质量m₃E．滑块运动的时间t
②测量①中所选定的物理量时需要的实验器材是______．
（3）滑块与木板间的动摩擦因数μ=______ （用被测物理量的字母表示，重力加速度为g）．与真实值相比，测量的动摩擦因数______ （填“偏大”或“偏小”）．

如图所示，电源电动势E=10V，内电阻r=1.0Ω，电阻R₁=5.0Ω、R₂=8.0Ω、R₃=2.0Ω、R₄=6.0Ω，R₅=4.0Ω，水平放置的平行金属板相距d=2.4cm，原来单刀双掷开关S接b，在两板中心的带电微粒P处于静止状态；现将单刀双掷开关S迅速接到c，带电微粒与金属板相碰后即吸附在金属板上，取g=10m/s²，不计平行板电容器充放电时间，求带电微粒在金属板中的运动时间？

如图所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径R=0.40m．在轨道所在空间存在水平向右的匀强电场，电场强度E=1.0×10⁴ N/C．现有一质量m=0.10kg的带电体（可视为质点）放在水平轨道上与B端距离s=1.0m的位置，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零．已知带电体所带电荷q=8.0×10^-5C，取g=10m/s²，求：
（1）带电体在水平轨道上运动的加速度大小及运动到B端时的速度大小；
（2）带电体运动到圆弧形轨道的B端时对圆弧轨道的压力大小；
（3）带电体沿圆弧形轨道运动过程中，电场力和摩擦力对带电体所做的功各是多少．

如图所示是某游乐场过山车的娱乐装置原理图，弧形轨道末端与一个半径为R的光滑圆轨道平滑连接，两辆质量均为m的相同小车（大小可忽略），中间夹住一轻弹簧后连接在一起，两车从光滑弧形轨道上的某一高度由静止滑下，当两车刚滑入圆环最低点时连接两车的挂钩突然断开，弹簧将两车弹开，其中后车刚好停下，前车沿圆环轨道运动恰能越过圆弧轨道最高点，求：
（1）前车被弹出时的速度；
（2）前车被弹出的过程中弹簧释放的弹性势能；
（3）两车从静止下滑到最低点的高度h．

物理学中引入了“质点”、“点电荷”、“电场线”等概念，从科学方法上来说属于（）
A．控制变量
B．类比
C．理想模型
D．等效替代

下列说法正确的是（）
A．布朗运动就是液体分子的运动
B．两分子之间同时存在着引力和斥力，引力和斥力都随分子间的距离增大而减小，但斥力比引力减小得更快
C．热力学温标的最低温度为0K，它没有负值，它的单位是物理学的基本单位之一
D．第一类永动机违背能的转化和守恒定律，第二类永动机不违背能的转化和守恒定律，随着科技的进步和发展，第二类永动机可以制造出来

如图所示，A为带电量为Q的圆形金属薄板（图中A板为侧视图），B为质量为m．电荷量大小为q的带负电小球，用绝缘丝线悬挂于O点．小球由于电场力而静止在过金属板中心且垂直于金属板的直线上距板为r的位置，悬线与竖直方向的夹角为θ．关于小球所在位置处的场强，下列说法中正确的是（）

A．小球所在位置处场强大小为kQ/r²，方向水平向右
B．小球所在位置处场强大小为kQ/r²，方向水平向左
C．小球所在位置处场强大小为mgtanθ/q，方向水平向左
D．小球所在位置处场强大小为mgtanθ/q，方向水平向右

关于多普勒效应的叙述，下列说法中正确的是（）
A．产生多普勒效应的原因是波源频率发生了变化
B．产生多普勒效应的原因是观察者和波源之间发生了相对运动
C．甲乙两列车相向行驶，两车均鸣笛，且所发出的笛声频率相同，乙车中的某旅客听到的甲车笛声频率低于他所听到的乙车笛声频率
D．哈勃太空望远镜发现所接受到的来自于遥远星系上的某种原子光谱，与地球上同种原子的光谱相比较，光谱中各条谱线的波长均变长（称为哈勃红移），这说明该星系正在远离我们而去

如图所示，在两个电量都为+Q的点电荷A、B的连线上有a、c两点，在连线的中垂线上有b、d两点，a、b、c、d都与连线的中点o等距．则（）

A．a点场强与c点场强相同
B．b点电势小于o点电势
C．负电荷q在o点电势能大于a点电势能
D．负电荷q在o点电势能大于b点电势能
