在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则（）
A．电压表和电流表的示数都增大
B．灯L₂变暗，电流表的示数减小
C．灯L₁变亮，电压表的示数减小
D．灯L₂变亮，电容器的带电量增加

把两根同种材料的电阻丝分别连在两个电路中，A电阻丝长为L，直径为d，B电阻丝长为3L，直径为3d．要使两电阻丝在相同时间内产生的热量相等，加在两电阻丝上的电压之比应当满足（）
A．U_A：U_B=1：1
B．U_A：U_B=3：4
C．U_A：U_B=

：3
D．U_A：U_B=

图为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为（）
A．

如图所示，竖直墙面与水平地面均光滑且绝缘．两个带有同种电荷的小球A、B分别处于竖直墙面和水平地面，且处于同一竖直平面内，若用图示方向的水平推力F作用于小球B，则两球静止于图示位置．如果将小球向左推动少许，并待两球重新达到平衡时，跟原来相比（）
A．两小球间距离将增大，推力F将增大
B．两小球间距离将增大，推力F将减小
C．两小球间距离将减小，推力F将增大
D．两小球间距离将减小，推力F将减小

如图所示，叠放在一起的A、B两绝缘小物块放在水平向右的匀强电场中，其中B带+Q的电量，A不带电；它们一起沿绝缘水平面以某一速度匀速运动．现突然使B带电量消失，A带上+Q的电量，则A、B的运动状态可能为（）

A．一起匀速
B．一起加速
C．一起减速
D．A加速，B匀速

如图所示，虚线所示的圆是某电场中某等势面的截面．a、b两个带电粒子以相同的速度，从电场中 P 点沿等势面的切线方向飞出，粒子仅在电场力作用下的运动轨迹如图中实线所示，则在开始运动的一小段时间内（粒子在图示区域内），下列说法正确的是（）

A．a 粒子所受电场力逐渐变小，b 粒子所受电场力逐渐变大
B．a 粒子的速度将逐渐减小，b 粒子的速度将逐渐增大
C．a、b两粒子所带电荷的电性必定相反
D．a、b两个粒子的电势能均减小

真空中存在范围足够大、竖直方向的匀强电场，A、B为该匀强电场的两个等势面．现有三个质量相同、带同种等量电荷的小球a、b、c，从等势面A上的某点同时以相同速率v分别沿竖直向下、水平向右和竖直向上方向开始运动，如图所示．经过一段时间，三个小球先后通过等势面B，则下列判断正确的是（）
A．等势面A的电势一定高于等势面B的电势
B．a、c两小球通过等势在，B时的速度相同
C．开始运动后的任一时刻，a、b两小球的动能总是相同
D．开始运动后的任一时刻，三个小球电势能总是相等

如图（a）所示，A、B表示真空中水平放置的相距为d的平行金属板，板长为L，两板加电压后板间的电场可视为匀强电场．现在A、B两板间加上如图（b）所示的周期性的交变电压，在t=0时恰有一质量为m、电量为q的粒子在板间中央沿水平方向以速度v射入电场，忽略粒子的重力，则下列关于粒子运动状况的表述中正确的是（）

A．粒子在垂直于板的方向上的分运动可能是往复运动
B．粒子在垂直于板的方向上的分运动是单向运动
C．只要周期T和电压U的值满足一定条件，粒子就可沿与板平行的方向飞出
D．粒子不可能沿与板平行的方向飞出

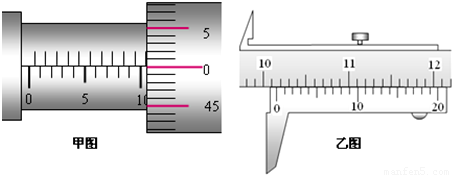

（1）如图所示，甲图中螺旋测微器的读数为______ mm，乙图中游标卡尺的读数为______ cm．

（2）某同学测量一只未知阻值的电阻．
他先用万用表初步测量，所测阻值大约为1kΩ．为了精确测量该同学再用“伏安法”测量该电阻，所用器材如图所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，滑动变阻器阻值为50Ω．图中部分连线已经连接好，为了尽可能准确地测量，请你完成其余的连线；并画出电路图．用此种方法测得的电阻值将______（填“大于”、“小于”或“等于”）被测电阻的实际阻值．

如图所示，A．B为两个靠得很近的小球，均可视为质点，静止放于倾角为30°的光滑斜面上，斜面足够长，在释放B球的同时，将A球以初速度2m/s水平抛出，当A球落于斜面上的P点时，求此时A球与B球的间距大小（重力加速度为g=10m/s²）．
