现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转．由此可以判断（）
A．线圈A向上移动或滑动变阻器滑动端P向右加速滑动，都能引起电流计指针向左偏转
B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C．滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向

如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈．P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是：接信号电压，跟被控制电路串联（填“AB”或“CD”）

如图是能够自动控制温度的电熨斗结构图．它装有双金属片温度传感器，能够控制电路的通断．
（1）图中的双金属片上层金属的膨胀系数下层金属（填“大于”或“小于”）．
（2）当需要较高温度烫衣服时，调温旋钮应．（填“升”或“降”）

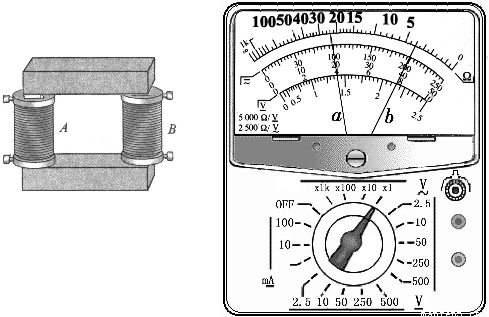

有一个教学用的可拆变压器，如左图所示，它有两个相同导线绕成的线圈A、B，线圈外部还可以绕线．

（1）某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应右图中的a、b位置，则A线圈的电阻    Ω；若A做原线圈，B做副线圈，则此变压器为    压变压器．
（2）如果把它看作理想变压器，现要测量A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的步骤（写出要测的物理量，并用字母表示）．
A线圈的匝数为n_A=    ．（用所测物理量符号表示）

如图所示，线圈abcd的面积是0.05m²，共100匝；线圈电阻为1Ω，外接电阻R=9Ω，匀强磁场的磁感应强度为B=

T，当线圈以5r/s的转速匀速旋转时，求：
（1）若从线圈中性面开始计时，写出线圈中感应电动势的瞬时值表达式．
（2）电压表示数．

如图所示，直线MN上方存在垂直纸面向内、磁感应强度大小为B的匀强磁场，现有一质量为m、带电量为+q的粒子在纸面内以速度v从A点射入，其方向与MN成30°角，A点与直线MN的距离为d，带电粒子重力不计．试求当v满足什么条件时，粒子能回到A．

如甲图所示，在光滑水平面上，正方形导线框abed，边长为L，电阻为R，在水平拉力的作用下，以恒定的速度大小v从匀强磁场的左区完全拉进右区（导线框ab边始终与磁场的边界平行）．左右区磁场的磁感应强度大小均为B，方向垂直线框向下，中间有宽度为

的无磁场区域，求：

（1）在整个过程中．水平拉力做的功．
（2）规定线圈中顺时针方向为电流的正方向，在乙图中画出从ab边刚好出磁场左区开始计时，到dc如边刚好进入磁场右区为止，线圈中的感应电流的，I-t图象．（要求在图中标出各段的电流值及时间值）

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距L，导轨平面与水平面成θ角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为m，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为μ，求：
（1）金属棒沿导轨由静止开始下滑过程中，加速度的最大值．
（2）当金属棒下滑速度达到稳定时，电阻R消耗的功率为P，求磁感应强度的大小．

如图，一个盛水的容器底部有一小孔．静止时用手指堵住小孔不让它漏水，假设容器在下述几种运动过程中始终保持平动，且忽略空气阻力，则（）

A．容器自由下落时，小孔向下漏水
B．将容器竖直向上抛出，容器向上运动时，小孔向下漏水；容器向下运动时，小孔不向下漏水
C．将容器水平抛出，容器在运动中小孔向下漏水
D．将容器斜向上抛出，容器在运动中小孔不向下漏水

某气体的摩尔质量为M，摩尔体积为V，密度为ρ，每个分子的质量和体积分别为m和Vo，则阿伏加德罗常数N_A可表示为（）
A．
