如图所示，有一台交流发电机E，通过理想升压变压器T₁和理想降压变压器T₂向远处用户供电，输电线的总电阻为R．T₁的输入电压和输入电流分别为U₁和I₁，它的输出电压和输出电流分别为U₂和I₂；T₂的输入电压和输入电流分别为U₃和I₃，它的输出电压和输出电流分别为U₄和I₄．设T₁的输入电压U₁一定，当用户消耗的电功率变大时，有（）

A．U₂减小，U₄变大
B．U₂不变，U₄变小
C．I₁变小，I₂变小
D．I₂变大，I₄变大

如图所示，一个“∠”型导轨垂直于磁场固定在磁感应强度为B的匀强磁场中，a是与导轨相同的导体棒，导体棒与导轨接触良好．在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图所示位置的时刻作为计时起点，下列物理量随时间变化的图象可能正确的是（）

回路的感应电动势随时间变化关系
B．

感应电流随时间变化关系
C．

金属棒所受安倍力大小随时间变化关系
D．

电流产生的热功率随时间变化关系

在光滑绝缘的水平面上，用长为2L的绝缘轻杆连接两个质量均为m的带电小球A和B．A球的带电量为+2q，B球的带电量为-3q，组成一带电系统，如图所示．虚线MP为AB两球连线的垂直平分线，虚线NQ与MP平行且相距4L．最初A和B分别静止于虚线MP的两侧，距MP的距离均为L，且A球距虚线NQ的距离为3L．若视小球为质点，不计轻杆的质量，在虚线MP，NQ间加上水平向右的匀强电场E后，则带电系统从开始运动到速度第一次为零B球电势能的变化量（）

A．B球电势能增加了4 Eq L
B．B球电势能增加了6EqL
C．B球电势能增加了8 Eq L
D．B球电势能增加了10 Eq L

如图所示，水平面上固定有间距为1m的平行光滑导轨，磁感应强度为1T的匀强磁场方向竖直向下．导体棒ab的质量为1kg、电阻为2Ω；cd 的质量为2kg、电阻为1Ω．开始时ab静止，cd棒以6m/s的初速度向右运动，经过t=4s，棒ab、cd的运动开始稳定，运动过程中两棒始终与导轨垂直，且与导轨接触良好，其它电阻不计．则（）

A．整个过程回路中产生的焦耳热Q=12J
B．整个过程棒ab产生的焦耳热Q=4J
C．在t时间内通过ab棒的电量q=4C
D．在t时间内通过cd棒的电量q=8C

如图是多用表的刻度盘，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为 mA；若选用倍率为“×100”的电阻挡测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为 Ω．如果要用此多用表测量一个约2.0×10²Ω的电阻，为了使测量比较精确，应选的欧姆挡是（选填“×10”、“×100”或“×1k”）．换挡结束后，实验操作中首先要进行的步骤是．

某电压表的内阻在20kΩ～50kΩ之间，现要测量其内阻，实验室提供了下列器材：待测电压表（量程为3V）、电流表（量程为200 μA）、电流表（量程为5mA）、电流表（量程为0.6A）、滑动变阻器R（最大值为1kΩ）、电源E（电动势为4V）、开关S．
（1）所提供的电流表中，应选用______．
（2）为了减小误差，要求测量多组数据，试画出符合要求的电路．

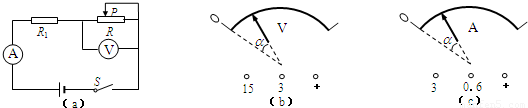

某同学利用图（a）所示的电路进行电路实验．电路中R₁的阻值为20Ω，滑动变阻器R上标有“50Ω 2A”字样．闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表的示数分别为2伏和0.2安．当不断向右移动滑片P，使得电压表与电流表指针偏离零刻度线的角度恰好均为指针满偏角度的1/4时（两表满偏角度相同），如图（b）、（c）所示．则此过程中，两表指针偏转的方向相（填“同”、“反”）；该电源的电动势为 V，内阻为 Ω．

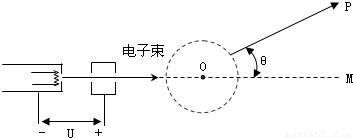

电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示．磁场方向垂直于圆面．磁场区的圆心为O，半径为r．当不加磁场时，电子束将通过O点打到屏幕的中心M点，为了让电子束射到屏幕边缘的P点，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B为多少？

高频焊接是一种常用的焊接方法，图1是焊接的原理示意图．将半径为r=10cm的待焊接的环形金属工件放在线圈中，然后在线圈中通以高频变化电流，线圈产生垂直于工件所在平面的匀强磁场，磁感应强度B随时间t的变化规律如图2所示，t=0时刻磁场方向垂直线圈所在平面向外．工件非焊接部分单位长度上的电阻R=1.0×10^-3Ω?m^-1，焊缝处的接触电阻为工件非焊接部分电阻的9倍，焊接的缝宽非常小，不计温度变化对电阻的影响．

（1）求环形金属工件中感应电流的大小，在图3中画出感应电流随时间变化的i-t图象（以逆时针方向电流为正）；

=2.449
（2）求环形金属工件中感应电流的有效值；
（3）求t=0.30s内电流通过焊接处所产生的焦耳热．

两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间电压为U，板间电场可以认为是均匀的．一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心．已知质子电荷为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响．求：（1）极板间的电场强度E；（2）α粒子在极板间运动的加速度a；（3）α粒子的初速度v．
