在如图所示的电路中，两平行正对金属板A、B水平放置，两板间的距离d=4.0cm．电源电动势E=400V，内电阻r=20Ω，电阻R₁=1980Ω．闭合开关S，待电路稳定后，将一带正电的小球（可视为质点）从B板上的小孔以初速度v=1.0m/s竖直向上射入两板间，小球恰好能到达A板．若小球所带电荷量q=1.0×10^-7C，质量m=2.0×10^-4kg，不考虑空气阻力，忽略射入小球对电路的影响，取g=10m/s²．求：
（1）A、B两金属板间的电压的大小U；
（2）滑动变阻器消耗的电功率P_滑；
（3）电源的效率η．

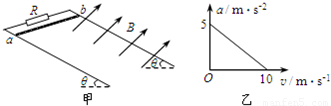

如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R=4Ω的定值电阻，两导轨在同一平面内，质量为m=0.1kg，长为L=0.1m的导体棒ab垂直于导轨，使其从靠近电阻处由静止开始下滑，已知导体棒电阻为r=1Ω，整个装置处于垂直于导轨平面向上的匀强磁场中，导体棒下滑过程中加速度a与速度v的关系如图乙所示．求：
（1）导轨平面与水平面间夹角θ
（2）磁场的磁感应强度B；
（3）若靠近电阻处到底端距离为20m，ab棒在下滑至底端前速度已达10m/s，求ab棒下滑到底端的整个过程中，电阻R上产生的焦耳热．

如图所示，直角坐标系的ox轴水平，oy轴竖直；M点坐标为（-0.3m，0）、N点坐标为（-0.2m，0）；在-0.3m≤X≤-0.2m的长条形范围内存在竖直方向的匀强电场E；在X≥0的范围内存在竖直向上的匀强电场，场强为E=20N/C；在第一象限的某处有一圆形的匀强磁场区，磁场方向垂直纸面向外，磁感应强度B=2.5T．有一带电量q=+1.0×10^-4C、质量m=2×10^-4kg的微粒以v=0.5m/s的速度从M点沿着x轴正方向飞入电场，恰好垂直经过y轴上的P点（图中未画出，y_P＞0），而后微粒经过第一象限某处的圆形磁场区，击中x轴上的Q点，速度方向与x轴正方向夹角为60°．g取10m/s²．求：
（1）场强E的大小和方向；
（2）P点的坐标及圆形磁场区的最小半径r；
（3）微粒从进入最小圆形磁场区到击中Q点的运动时间（可以用根号及π等表示）

如图是各电场的电场强度E随时间t的变化图象，其中能向外发射的电磁波是（）
A．

“风云”二号卫星发送回地面的红外云图是由卫星上设置的可以接收云层辐射的红外线的感应器完成的，云图上的黑白程度是由辐射红外线的云层的温度高低决定的，这是利用了红外线的（）
A．穿透性
B．热效应
C．可见性
D．化学效应

在下列说法中符合实际的是（）
A．医院里常用X射线对病房和手术室消毒
B．医院里常用紫外线对病房和手术室消毒
C．在人造卫星上对地球进行拍摄是利用紫外线有较好的分辨能力
D．在人造卫星上对地球进行拍摄是利用红外线有较好的穿透云雾烟尘的能力

关于电磁波谱下列说法正确的是（）
A．伦琴射线是高速电子流射到固体原子的内层电子受到激发而产生的
B．γ射线是原子内层电子受激发而产生的
C．在电磁波谱最容易发生衍射的是γ射线
D．在同种介质中，紫外线比紫光传播速度大

太阳光中包含的某种紫外线的频率为v₁，VCD影碟机中读取光盘数字信号的红色激光的频率为v₂，人体透视使用的X光的频率为v₃，则下列说法正确的是（）
A．这三种频率的大小关系是v₁＜v₂＜v₃
B．紫外线是原子的内层电子受激发产生的
C．红色激光是原子的外层电子受激发产生的
D．X光是原子核受激发产生的

图是一个水平放置的玻璃圆环形的小槽，槽内光滑，槽的宽度和深度处处相同，现将一个直径略小于槽宽的带正电的小球放在槽中，让它获得一个初速度v，与此同时，有一个变化的磁场垂直穿过玻璃环形小槽外径所对应的圆面积，磁感应强度的大小跟时间成正比例增大，方向竖直向下，设小球在运动过程中电荷量不变，则（）

A．小球受到的向心力大小不变
B．小球受到的向心力大小不断增大
C．磁场力对小球做了功
D．小球受到的磁场力大小与时间成正比

在狭义相对论中，下列说法中哪些是正确的（）
①一切运动物体相对于观察者的速度都不能大于真空中的光速
②质量、长度、时间的测量结果都是随物体与观察者的相对状态而改变的
③惯性系中的观察者观察一个与他做匀速相对运动的时钟时，会看到这个时钟比与他相对静止的相同的时钟走得慢些．
A．（1）（3）是正确的
B．（1）（2）是正确的
C．（1）（2）（3）是正确的
D．（2）（3）是正确的
