雨后太阳光入射到水滴中发生色散而形成彩虹．设水滴是球形的，图中的圆代表水滴过球心的截面，入射光线在过此截面的平面内，a、b、c、d代表四条不同颜色的出射光线，则它们可能依次是（ ）
P、Q两电荷的电场线分布如图所示，c、d为电场中的两点．一个离子从a运动到b（不计重力），轨迹如图所示．则下列判断正确的是（ ）
如图所示电路中，开关闭合稳定后，某时刻理想电压表和电流表的读数都突然增大，造成这一现象的原因是电阻元件发生短路或断路故障，则可能出现了下列哪种故障（ ）
A．R1断路
B．R1短路
C．R2断路
D．R3短路
A．R1断路
B．R1短路
C．R2断路
D．R3短路
北半球地磁场的竖直分量向下．如图所示，在北京某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线圈abcd，线圈的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是（ ）
某实验小组在实验室做“探究加速度与力、质量的关系”实验：
（1）甲同学在物体所受合外力不变时，改变物体的质量，得到数据如表所示?

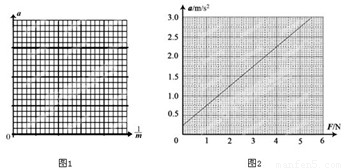

①根据表中的数据，在图1所示的坐标中描出相应的实验数据点，并作出
图象?
②由
图象，你得出的结论为 ?
③物体受到的合力大约为 ?（结果保留两位有效数字）
（2）乙同学在保持小车质量不变的情况下，通过多次改变对小车的拉力，由实验数据作出的a-F图象如图2所示，则该图象中图线不过原点的原因是： ，小车的质量为 kg．（保留两位有效数字）
0 60602 60610 60616 60620 60626 60628 60632 60638 60640 60646 60652 60656 60658 60662 60668 60670 60676 60680 60682 60686 60688 60692 60694 60696 60697 60698 60700 60701 60702 60704 60706 60710 60712 60716 60718 60722 60728 60730 60736 60740 60742 60746 60752 60758 60760 60766 60770 60772 60778 60782 60788 60796 176998
（1）甲同学在物体所受合外力不变时，改变物体的质量，得到数据如表所示?
| 实验次数 | 物体质量m（kg） | 物体的加速度a（m/s2） | 物体质量的倒数1/m（1/kg） |
| 1 | 0.20 | 0.78 | 5.00 |
| 2 | 0.40 | 0.38 | 2.50 |
| 3 | 0.60 | 0.25 | 1.67 |
| 4 | 0.80 | 0.20 | 1.25 |
| 5 | 1.00 | 0.16 | 1.00 |
图象?②由
图象，你得出的结论为 ?③物体受到的合力大约为 ?（结果保留两位有效数字）
（2）乙同学在保持小车质量不变的情况下，通过多次改变对小车的拉力，由实验数据作出的a-F图象如图2所示，则该图象中图线不过原点的原因是： ，小车的质量为 kg．（保留两位有效数字）
如图所示，水平平台的右端安装有滑轮，质量为M的物块放在与滑轮相距l的平台上，物块与平台间的动摩擦因数为μ现有一轻绳跨过定滑轮，左端与物块连接，右端挂质量为m的小球，绳拉直时用手托住小球使其在距地面h高处静止，重力加速度为g．设最大静摩擦力等于滑动摩擦力（g取10m/s2）．
