如图所示，木块M可以分别从固定斜面的顶端沿左边或右边由静止开始滑下，且滑到A点或B点停下．假定木块M和斜面及水平面间有相同的动摩擦因数，斜面与平面平缓连接，图中O点位于斜面顶点正下方，则（ ）
7、街头通过降压变压器给用户供电的示意图如图所示．变压器输入电压是市区电网的电压，可忽略其波动．输出电压通过输电线输送给用户，输电线的电阻用R表示，输电线消耗的电功率用P表示，变阻器R表示用户的总电阻，P表示用户的总功率，当用电器增加时，相当于R的阻值减小，滑动片向下移（R始终大于R）．当用户的用电器增加时，图中电流表示数I1，I2及P、P变化为（ ）
在如图所示的装置中．表面粗糙的斜面固定在地面上．斜面的倾角为θ=30°；两个光滑的定滑轮的半径很小，用一根跨过定滑轮的细线连接甲、乙两物体，把甲物体放在斜面上且连线与斜面平行，把乙物体悬在空中，并使悬线拉直且偏离竖直方向α=60°．现同时释放甲、乙两物体，乙物体将在竖直平面内摆动，当乙物体运动经过最高点和最低点时，甲物体在斜面上均恰好末滑动．已知乙物体的质量为m=1kg，若重力加速度g取10m/s2．下列说法正确的是（ ）
为了“探究加速度与力、质量的关系”，现提供如图甲所示的器材：A为小车，B为电火花计时器，C为装有砝码的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力F等于砝码和小桶的总重量．请思考探究思路并回答下列问题：
（1）为了消除小车与水平木板之间摩擦 力的影响应采取什么做法？
（2）在“探究加度与质量的关系”时，保持砝码和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m数据如表：
根据上述实验数据，用计算机绘制出a-m图象如图乙所示：通过对图象（图乙）的观察，可猜想在拉车F一定的情况下a与m的关系可能是：a∝m-1、a∝m-2、a∝m-3等等，为了验证猜想，请在图丙中作出最能直观反映a与m之间关系的图象．
（3）在“探究加速度与力的关系”时，保持小车的质量不变，改变小桶中砝码的质量，该同学根据实验数据作出了加速度a与力F图线如图丁，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是______．
（1）为了消除小车与水平木板之间摩擦 力的影响应采取什么做法？
（2）在“探究加度与质量的关系”时，保持砝码和小桶质量不变，改变小车质量m，分别得到小车加速度a与质量m数据如表：
| 次数 | 1 | 2 | 3 | 4 | 5 |
| 小车加速度a/m?s-2 | 0.78 | 0.38 | 0.25 | 0.20 | 0.16 |
| 小车质量m/kg | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 |
（3）在“探究加速度与力的关系”时，保持小车的质量不变，改变小桶中砝码的质量，该同学根据实验数据作出了加速度a与力F图线如图丁，该图线不通过坐标原点，试分析图线不通过坐标原点的原因是______．

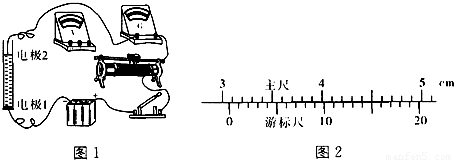

某同学想测量某导电溶液的电阻率，先在一根均匀的长玻璃管两端各装了一个电极（接触电阻不计），两电极相距L=0.700m，其间充满待测的导电溶液．用如下器材进行测量：
电压表（量程l5V，内阻约30kΩ）；
电流表（量程300μA，内约50Ω）；
滑动变阻器（10Ω，1A）；
电池组（电动势12v，内阻r=6Ω）；
单刀单掷开关一个、导线若干．
下表是他测量通过管中导电液柱的电流及两端电压的实验数据．实验中他还用20分度的游标卡尺测量了玻璃管的内径，结果如图2所示
根据以上所述请回答下面的问题：
（1）玻璃管内径d的测量值为______mm；
（2）根据表1数据在图3坐标中已描点，请作出U-I图象，根据图象求出电阻R=______Ω（保留两位有效数字）；
（3）计算导电溶液的电阻率表达式是ρ=______ 4L
0 60601 60609 60615 60619 60625 60627 60631 60637 60639 60645 60651 60655 60657 60661 60667 60669 60675 60679 60681 60685 60687 60691 60693 60695 60696 60697 60699 60700 60701 60703 60705 60709 60711 60715 60717 60721 60727 60729 60735 60739 60741 60745 60751 60757 60759 60765 60769 60771 60777 60781 60787 60795 176998
电压表（量程l5V，内阻约30kΩ）；
电流表（量程300μA，内约50Ω）；
滑动变阻器（10Ω，1A）；
电池组（电动势12v，内阻r=6Ω）；
单刀单掷开关一个、导线若干．
下表是他测量通过管中导电液柱的电流及两端电压的实验数据．实验中他还用20分度的游标卡尺测量了玻璃管的内径，结果如图2所示
 | 1.0 | 3.0 | 5.0 | 7.0 | 9.0 | 11.0 | |
 | 22 | 65 | 109 | 155 | 175 | 240 |
根据以上所述请回答下面的问题：
（1）玻璃管内径d的测量值为______mm；
（2）根据表1数据在图3坐标中已描点，请作出U-I图象，根据图象求出电阻R=______Ω（保留两位有效数字）；
（3）计算导电溶液的电阻率表达式是ρ=______ 4L
