（8分）某同学用如图所示的装置测定重力加速度：

①电磁打点计时器的工作电压为，频率为．

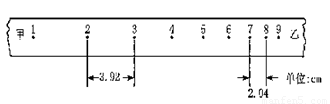

②打出的纸带如图所示，实验时纸带的端应和重物相连接．（选填“甲”或“乙”）

③实验中在纸带上连续打出点1、2、3、……、9，如图所示，由纸带所示数据可算出实验时的加速度为 m/s²．

④当地的重力加速度数值为9.8m/s²，请列出测量值与当地重力加速度的值有差异的主要原因．

（10分）电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大。某兴趣小组从旧电动自行车上取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。

①用多用表直流电压50V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为。

②用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中为保护电阻，其阻值为5Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E= ；内阻r= 。

③电路图中的变阻箱R能否用滑动变动器代替（选填“能”、“不能”）

④分析图丙可知，电池较优(选填“A”、“B”、“C”或“D”)。

( 18分)如图所示，P物体推压着轻弹簧置于A点，Q物体放在B点静止,P和Q的质量均为物体，它们的大小相对于轨道来说可忽略。光滑轨道ABCD中的AB部分水平，BC部分为曲线，CD部分为直径d=5m圆弧的一部分，该圆弧轨迹与地面相切，D点为圆弧的最高点，各段连接处对滑块的运动无影响。现松开P物体，P沿轨道运动至B点，与Q相碰后不再分开，最后两物体从D点水平抛出，测得水平射程S=2m，() 求：

（1）两物块水平抛出抛出时的速度

（2）两物块运动到D点时对圆弧的压力N

（3）轻弹簧被压缩时的弹性势能

（18分）中心均开有小孔的金属板C、D与半径为d的圆形单匝金属线圈连接，圆形框内有垂直纸面的匀强磁场，大小随时间变化的关系为 (k未知且k>0)，E、F为磁场边界，且与C、D板平行。D板右方分布磁场大小均为B₀，方向如图所示的匀强磁场。区域Ⅰ的磁场宽度为d，区域Ⅱ的磁场宽度足够大。在C板小孔附近有质量为m、电量为q的负离子由静止开始加速后，经D板小孔垂直进入磁场区域Ⅰ，不计离子重力。
