如图所示，A、B为同高度相距为L的两点，一橡皮筋的两端系在AB两点，怡好处于原长。将一质量为m的物体用光滑挂钩挂在橡皮筋的中点，物体静止时两段橡皮筋之间的夹角为60°。如果橡皮

筋一直处于弹性限度内，且符合胡克定律，则其劲度系数k为

A．    B．     C．    D．

如图所示，将螺线管与水平放置的平行板电容器相连接，螺线管中有竖直向上的磁场。若平行板间有一带负电的小球处于静止状态，则螺线管中磁场的磁感应强度随时间变化的情况可能是

轻质弹簧右端固定在墙上，左端与一质量m=0.5kg的物块相连，如图甲所示。弹簧处于原长状态，物块静止且与水平面间的动摩擦因数=0.2。以物块所在处为原点，水平向右为正方向建立x轴。现对物块施加水平向右的外力F，F随x轴坐标变化的情况如图乙所示。物块运动至x=0.4m处时速度为零。则此时弹簧的弹性势能为(g=10m/S²)

A．3.1 J      B．3.5 J     C．1.8 J     D．2.0J

某带电粒子仅在电场力作用下，自O点由静止开始沿一条电场线运动，先后经过电场线上的a、b两点，如图所示。则

A．在O点时粒子的电势能一定最大

B．a点电势可能低于b点电势

C．粒子在a点的电势能可能小于b点的电势能

D．粒子在a点的动能可能大于b点的动能

如图所示，地球卫星a、b分别在椭圆轨道、圆形轨道上运行，椭圆轨道在远地点A处与圆形轨道相切，则

A．卫星a的运行周期比卫星b的运行周期短

B．两颗卫星分别经过A点处时，a的速度大于b的速度

C．两颗卫星分别经过A点处时，a的加速度小于b的加速度

D．卫星a在A点处通过加速可以到圆轨道上运行

如图所示，自耦变压器的输出端有ABC三个完全相同的小灯泡，且认为小灯泡的电阻不受温度的影响，将正弦交流电接入自耦变压器的输入端。开始时自耦变压器的滑片P处于某一位置，电键S闭合，三个小灯泡均发光。；操作过程中，小灯泡两端电压均未超过其额定值。下列说法中正确的是

A．将自耦变压豁的滑片p向上滑动，三个灯泡将变暗

B．将自耦变压器的滑片p向上滑动，三个灯泡将变亮

C．将电键S断开，为保证AB两灯功率不变，需将自耦变压器的滑片p向上滑动

D．将电键S断开，为保证AB两灯功率不变，需将自耦变压器的滑片p向下滑动

（6分）在“描绘小灯泡的伏安特性曲线”实验中，“2．5V 0．5A"和小灯泡，内阻未知，请按要求完成以下操作：

（1）在图中完成实物连线；

（2）电路连好后，在闭合电键前，滑动变阻器的滑片应滑到          端（填“左”或“右”）；

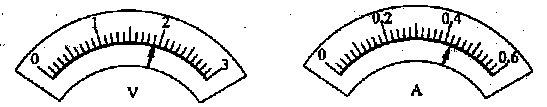

（3）闭合电键，将滑动变阻器的滑片滑动到某一位置，发现两表的指针指到如图所示位置，则小灯泡两端电压为              V，流过小灯泡的电流为             A；

（4）不断改变滑动变阻器滑片的位置，记录6组电压电流数据；

（5）在坐标纸上描点连线，得到如图所示伏安特性曲线。由曲线可知随着电压增大，小灯泡的阻值不断                 。

（9分）用如图所示的装置做实验，研究“在物体质量不变时，其加速度与合外力的关系”。

（1）实验中用打点计时器在纸带上打出一系列点迹如图，相邻点迹之间的时间间隔均为T，则物块的加速度a=                                      ；

（2）若用钩码m的重力表示小车M所受的合外力，需满足          ，满足此条件做实验时，得到一系列加速度a与合外力F的对应数据，画出a-F关系图象，如图所示，由图象可知，实验操作中不当之处为           ；小车的质量为            kg;

（3）若实验操作过程正确，将小车和钩码作为整体进行研究，用钩码的重力表示合外力，此时（填“有”、“无”）系统误差。

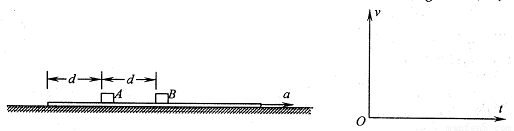

（14分）如图所示，可视为质点的A、B两物体置于一静止长纸带上，纸带左端与A、A与B间距均为d =0．5m，两物体与纸带间的动摩擦因数均为，与地面间的动摩擦因数均为。现以恒定的加速度a=2m/S²向右水平拉动纸带，重力加速度g= l0m/s²，求：

（1）A物体在纸带上的滑动时间；

（2）在给定的坐标系中定性画出AB两物体的v-t图象；

（3）两物体AB停在地面上的距离。

（18分）在平面直角坐标系xoy的第一象限内有一圆形匀强磁场区域，半径r=0．1m，磁感应强度B=0．5T，与y轴、x轴分别相切于A、C两点。第四象限内充满平行于x轴的匀强电场，电场强度E=0．3 V/m，如图所示。某带电粒子以v_o=20m/s的初速度，自A点沿AO₁方向射入磁场，从C点射出（不计重力）。

（1）带粒子的比荷；

（2）若该粒子以相同大小的初速度，自A点沿与AO₁成30^o角的方向斜向上射入磁场，经磁场、电场后射向y轴，求经过y轴时的位置坐标。
