如图所示，电路中的A、B是两个完全相同的灯泡，L是一个自感系数很大、电阻可忽略的自感线圈，C是电容很大的电容器。当开关S断开与闭合时，A、B灯泡发光情况是 (    )

A.S刚闭合后，A灯亮一下又逐渐变暗，B灯逐渐变亮

B.S刚闭合后，B灯亮一下又逐渐变暗，A灯逐渐变亮

C.S闭合足够长时间后，A灯泡和B灯泡一样亮

D.S闭合足够长时间后再断开，B灯立即熄灭，A灯逐渐熄灭

如图7所示，在0≤x≤2L的区域内存在着匀强磁场，磁场方向垂直于xy坐标系平面(纸面)向里。具有一定电阻的矩形线框abcd位于xy坐标系平面内，线框的ab边与y轴重合，bc边长为L。设线框从t=0时刻起在外力作用下由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流i(取逆时针方向的电流为正)随时间t变化的函数图象可能是图中的

霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B₀+kz(B₀、k均为常数)。将霍尔元件固定在物体上，保持通过霍尔元件的电流I不变(方向如图9所示)，当物体沿z轴正方向平移时，由于位置不同，霍尔元件在y轴方向的上、下表面的电势差U也不同。则    (    )

A.磁感应强度B越大，上、下表面的电势差U越大

B.k越大，传感器灵敏度()越高

C.若图中霍尔元件是电子导电，则下板电势高

D.电流越大，上、下表面的电势差U越小

狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，其周围磁感线呈均匀辐射状分布，距离它r处的磁感应强度大小为B=(k为常数)。磁单极S的磁场分布如图甲所示，它与如图乙所示负点电荷Q的电场分布相似。假设磁单极子S和负点电荷Q均固定，有一带电小球分别在S和Q附近做匀速圆周运动，则关于小球做匀速圆周运动的判断正确的是

A.若小球带正电，其运动轨迹平面可在S正上方，如图甲所示

B.若小球带正电，其运动轨迹平面可在Q正下方，如图乙所示

C.若小球带负电，其运动轨迹平面可在S正上方，如图甲所示

D.若小球带负电，其运动轨迹平面可在Q正下方，如图乙所示

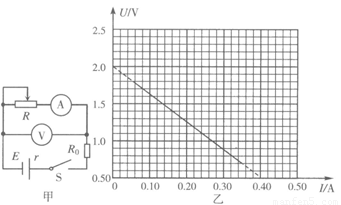

用图甲所示电路测量一个蓄电池的电动势和内电阻。蓄电池的内电阻很小。除蓄电池、开关、导线外，可供使用的器材还有：

A.电压表(量程3v)

B.电流表(量程0.6A)

C.电流表(量程3A)

D.定值电阻R₀(阻值3Ω，额定功率4W)

E.滑动变阻器R(阻值范围0～5Ω，额定电流为2A)

(1)电流表应选_____________；(选填器材前的字母序号)

(2)根据实验数据做出U-I图象，如图乙所示，蓄电池的电动势E=_____ V，内电阻r=______Ω。

某同学用电压表和电流表测量R_x的电阻，已知电压表内阻约3kΩ，电流表内阻约1Ω。

(1)某同学用如图甲所示电路测量电阻R_x，R_x的测量值比真实值_____(选填“偏大”或“偏小”)；若被测电阻R_x的阻值约为10Ω，应采用图______(选填“甲”或“乙”)所示由路误差会比较小。

(2)无论是用图甲还是图乙所示电路测量，都不可避免地会产生由电表内阻引起的系统误差。某学习小组设计了以下方案，以避免电表内阻引起的系统误差。该方案利用图丙所示的电路进行测量，主要实验步骤如下：

第一步：将单刀双掷开关S₂接2，闭合开关S₁，调节滑动变阻器R_p1和R_p2，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数U₁、I₁

请你写出第二步操作步骤，并说明需要记录的数据；______________

用测得数据计算被测电阻阻值的计算式是R_x=____________________。

简要说明此实验方案为什么能避免由电表内阻引起的实验误差。_______.。

如图所示，在水平向右场强为E的匀强电场中，有一质量为m、电荷量为q的点电荷从A点由静止释放，仅在由场力的作用下经时间t运动到B点.求.

(1)点电荷从A点运动到B点过程中电场力对点电荷做的功；

(2)A、B两点间的电势差。

如图所示，空间同时存在水平向右的匀强电场和方向垂直纸面向里、磁感应强度为B的匀强磁场。质量为m，电荷量为q的液滴，以某一速度沿与水平方向成θ角斜向上进入正交的匀强电场和匀强磁场叠加区域，在时间t内液滴从M点匀速运动到N点。重力加速度为g。

(1)判定液滴带的是正电还是负电，并画出液滴受力示意图；

(2)求匀强电场的场强E的大小；

(3)求液滴从M点运动到N点的过程中电势能的变化量。

如图所示，MN、PQ为足够长的平行金属导轨，间距L=0.50m，导轨平面与水平面间夹角θ=37⁰，N、Q间连接一个电阻R=5.0Ω，匀强磁场垂直于导轨平面向上，磁感应强度B=1.0T。将一根质量m=0.050kg的金属棒放在导轨的ab位置，金属棒及导轨的电阻不计。现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与导轨垂直，且与导轨接触良好。已知金属棒与导轨间的动摩擦因数μ=0.50，当金属棒滑行至cd处时，其速度大小开始保持不变，位置cd与ab之间的距离s=2.0m。已知g=10m/s²，sin37⁰=0.60，cos37⁰=0.80。求：

(1)金属棒沿导轨开始下滑时的加速度大小；

(2)金属棒达到cd处的速度大小；

(3)金属棒由位置ab运动到cd的过程中，电阻R产生的热量。

下图是用直流发电机为保温室中电热器供电的电路图，直流发电机的电动势为250V，内阻为0.50Ω，输电线电阻R₁=R₂=1.0Ω。保温室中装有若干只完全相同的电热器用来调节室温，每只电热器的额定电压为200V，额定功率为1000W，其他电阻不计，也不考虑电热器电阻随温度的变化。求：

(1)为使电热器能正常工作，应接入多少个电热器；

(2)在电热器正常工作状态下，直流发电机对保温室供热的效率；

(3)保温室内的电热器可能消耗的最大电功率。
