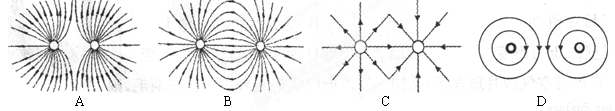

以下四幅图中，表示等量异种点电荷电场线分布情况的是（     ）

如图所示，通电导线均置于匀强磁场中，其中导线不受安培力作用的是（     ）

在图中，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转．这一束带电粒子可能是（   ）

A．向右飞行的正离子    B．向左飞行的电子

C．向右飞行的负离子    D．向左飞行的负离子

如图所示各图中，A、B两点电场强度相等的是（       ）

A.B.

C.D.

如下图为阴极射线管的结构示意图，阴极射线发出的电子束在阴极和阳极间强电场的作用下沿直线运动，如果在射线管所在区域内加上垂直纸面向里的匀强磁场，则电子束的偏转方向为：（     ）

A．竖直向上偏转          B．竖直向下偏转

C．垂直纸面向里偏转    D．垂直纸面向外偏转

（4分）右图为某电场的部分电场线。由图可知A、B两点的场强大小E_A     E_B（选填“>”、“<”或“＝”）。

（8分） 在某一电场中的P点放入一个带电荷量为的负电荷，所受电场力大小为，方向水平向左。则P点的电场强度E =           N/C，方向              。

（8分）画出下图中带电粒子刚进入磁场时所受洛伦兹力的方向。

（8分）某导体的电阻为。试求当有的电流流过时，该导体1分钟产生的热量Q和此时的热功率P。

（12分）将一电荷量为q₁=4×10^-8C的试探电荷放入点电荷-Q的电场中P点，受到的电场力的大小为10^-3N，求：

（1）P点的电场强度大小和方向.

（2）如果将q₁撤去，再在P点放入另一个电荷量为q₂=-8×10^-8C的试探电荷q₂，求q₂受到的电场力的大小和方向。
