如图，圆形闭合线圈内存在方向垂直纸面向外的磁场，磁感应强度随时间变化如图，则下列说法正确的是（  ）

A．0~1s内线圈的磁通量不断增大

B．第4s末的感应电动势为0

C．0~1s内与2~4s内的感应电流相等

D．0~1s内感应电流方向为顺时针方向

下图均为闭合线框除B外均在匀强磁场中运动，请判断哪种情况能产生感应电流

半圆形导轨竖直放置，不均匀磁场水平方向并垂直于轨道平面，一个金属环在轨道内来回滚动，如图所示，若空气阻力不计，则

A．金属环做等幅振动

B．金属环做减幅振动

C．金属环做增幅振动

D．无法确定

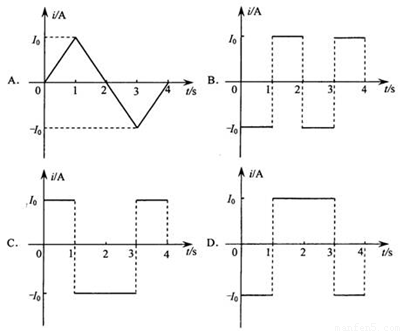

矩形导线框abcd固定在匀强磁场中，磁感线的方向与线框所在的平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化规律如图所示，若规定顺时针方向为感应电流的正方向，则下列各图正确的是：

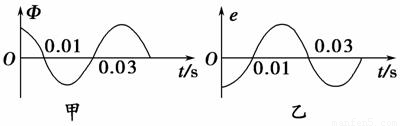

一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动．穿过线圈的磁通量随时间变化的图像如下图甲所示，则以下说法中正确的是 (　  　)

A．t＝0时刻，线圈平面与中性面垂直

B．t＝0.01 s时刻，Φ的变化率最大

C．t＝0.02 s时刻，交变电流的电动势达到最大

D．该线圈产生的交变电流的电动势随时间变化的图像如图乙所示

如图所示，匀强磁场的方向垂直于电路所在平面，导体棒ab与电路接触良好．当导体棒ab在外力F作用下从左向右做匀加速直线运动时，若不计摩擦和导线的电阻，整个过程中，灯泡L未被烧毁，电容器C未被击穿，则该过程中

A．感应电动势将变大

B．灯泡L的亮度变大

C．电容器C的上极板带负电

D．电容器两极板间的电场强度将减小

如下图所示，两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计．斜面处在一匀强磁场中，磁场方向垂直于斜面向上．质量为m、电阻不计的金属棒ab，在沿着斜面与棒ab垂直的恒力F作用下沿导轨匀速上升，上升高度为h.则在此过程中，以下错误的是(　  　)

A．作用于棒ab上的各力的合力所做的功等于零

B．恒力F和重力的合力所做的功等于电阻R上产生的焦耳热

C．恒力F和安培力的合力所做的功等于零

D．恒力F所做的功等于棒ab重力势能的增加量和电阻R上产生的焦耳热之和

一个带电微粒在图示的正交匀强电场和匀强磁场中在竖直面内做匀速圆周运动。则该带电微粒必然带_____，旋转方向为_____。若已知圆半径为r，电场强度为E磁感应强度为B，则线速度为_____。

如图所示，线圈内有理想边界的磁场，当磁场均匀增加时，有一带电微粒静止于平行板(两板水平放置)电容器中间，则此微粒带________电，若线圈的匝数为n，平行板电容器的板间距离为d，微粒的质量为m，带电量为q，则磁感应强度的变化率为________（设线圈的面积为S）．

如图所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN与PQ，导轨的电阻忽略不计．在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻，导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d．当金属棒以速度v＝4.0m/s向左做匀速运动时，试求：

（1）电阻R中的电流强度大小和方向；

（2）使金属棒做匀速运动的外力；

（3）金属棒ab两端点间的电势差．
