如图甲，电阻为R=2的金属线圈与一平行粗糙轨道相连并固定在水平面内，轨道间 距为d =0.5m，虚线右侧存在垂直于纸面向里的匀强磁场，磁感应强度为B₁=0．1T，磁场内外分别静置垂直于导轨的金属棒P和Q，其质量m₁=m₂= 0．02kg，电阻R₁=R₂= 2．t=0时起对左侧圆形线圈区域施加一个垂直于纸面的交变磁场B₂，使得线圈中产生如图乙所示的正弦交变电流（从M端流出时为电流正方向），整个过程两根金属棒都没有滑动，不考虑P和Q电流的磁场以及导轨电阻．取重力加速度g= l0m/s²，

（1）若第1s内线圈区域的磁场B₂正在减弱，则其方向应是垂直纸面向里还是向外？

（2）假设最大静摩擦力等于滑动摩擦力，金属棒与导轨间的滑动摩擦因数至少应是多少？

（3）求前4s内回路产生的总焦耳热．

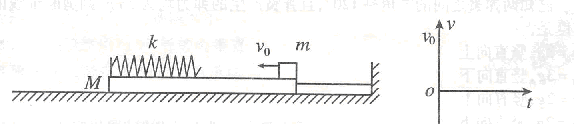

如图所示，质量为M的光滑长木板静止在光滑水平地面上，左端固定一劲度系数为k的水平轻质弹簧，右侧用一不可伸长的细绳连接于竖直墙上，细绳所能承受的最大拉力为F_T，使一质量为m、初速度为v₀的小物体，在木板上无摩擦地向左滑动而后压缩弹簧，细绳被拉断，不计细绳被拉断时的能量损失．弹簧的弹性势能表达式为E_p=kx²（k为弹簧的劲度系数，x为弹簧的形变量）．

（1）要使细绳被拉断，v_o应满足怎样的条件？

（2）若小物体最后离开长木板时相对地面速度恰好为零，请在坐标系中定性画出从小物体接触弹簧到与弹簧分离的过程小物体的v—t图像；

（3）若长木板在细绳拉断后被加速的过程中，所能获得的最大加速度为a_M，求此时小物体的速度．

如图甲所示，两平行金属板A、B的板长L=0．2m，板间距d=0．2m，两金属板间加如图乙所示的交变电压，并在两板间形成交变的匀强电场，忽略其边缘效应，在金属板上侧有一方向垂直于纸面向里的匀强磁场，其上下宽度D= 0．4m，左右范围足够大，边界MN和PQ均与金属板垂直，匀强磁场的磁感应强度B =1×l0^－2T．在极板下侧中点O处有一粒子源，从t=0时起不断地沿着OO’发射比荷=1×l0⁸ C/kg．初速度为v₀=2×l0⁵m/s的带正电粒子，忽略粒子重力、粒子间相互作用以及粒子在极板间飞行时极板间的电压变化．

（1）求粒子进入磁场时的最大速率；

（2）对于能从MN边界飞出磁场的粒子，其在磁场的入射点和出射点的间距s是否为定值？若是，求该值；若不是，求s与粒子由O出发的时刻t之间的关系式；

（3）定义在磁场中飞行时间最长的粒子为{A类粒子}，求出{A类粒子}在磁场中飞行的时间，以及由O出发的可能时刻．

物理学国际单位制中有基本单位和导出单位，下列物理量的单位用基本单位表示，正确的是

A．功率的单位用基本单位表示是N·m/s

B．电容的单位用基本单位表示是C/V

C．电量的单位用基本单位表示是A·s

D．磁通量的单位用基本单位表示是T·m²

如图所示，光滑固定斜面C倾角为θ，质量均为m的两物块A、B一起以某一初速沿斜面向上做匀减速直线运动。已知物块A上表面是水平的，则在该减速运动过程中，下列说法正确的是

A．物块A受到B的摩擦力水平向左

B．物块B受到A的支持力做负功

C．物块B的机械能减少

D．两物块A、B之间的摩擦力大小为mgsinθ cosθ

如图所示，一理想变压器原线圈匝数为n₁=1000匝，副线圈匝数为n₂=200匝，将原线圈接在u=200sin100πt（V）的交流电压上，副线圈上电阻R和理想交流电压表并联接入电路，现在A、B两点间接入不同的电子元件，则下列说法正确的是

A．在A、B两点间串联一只电阻R，穿过铁芯的磁通量的最大变化率为0.2Wb/s

B．在A、B两点间接入理想二极管，电压表读数为40V

C．在A、B两点间接入一只电容器，只提高交流电频率，电压表读数增大

D．在A、B两点间接入一只电感线圈，只提高交流电频率，电阻R消耗电功率减小

有一个消毒用电器P，电阻为20kΩ，它只有在电压高于24V时才能工作。今用一个光敏电阻R₁对它进行控制，光敏电阻在光照时为100Ω，黑暗时为1000Ω。电源电动势E为36V，内阻不计，另有一个定值电阻R₂ ，电阻为1000Ω。下列电路电键闭合后能使消毒用电器在光照时正常工作，黑暗时停止工作的是

如图甲所示，在倾角为θ的斜面上固定有两根足够长的平行光滑导轨，两导轨间距为L，金属导体棒ab垂直于两导轨放在导轨上，导体棒ab的质量为m，电阻为R，导轨电阻不计，空间有垂直于导轨平面的匀强磁场，磁感应强度为B。当金属导体棒ab由静止开始向下滑动一段时间t₀，再接通开关S，则关于导体棒ab 运动的v-t图象（如图乙所示）不可能的是

均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球顶点与球心O的轴线，在轴线上有M、N两点，OM=ON=2R．已知M点的场强大小为E，则N点的场强大小为

A．           B．  C．             D．

一宇宙飞船沿椭圆轨道Ⅰ绕地球运行，机械能为E，通过远地点P时，速度为v，加速度大小为a，如图所示，当飞船运动到P时实施变轨，转到圆形轨道Ⅱ上运行，则飞船在轨道Ⅱ上运行时(　　)．

A．速度大于v     B．加速度大小为a

C．机械能等于E     D．机械能大于E
