质量为m的木块被水平力F紧压在倾角为θ=60˚的固定木板上静止，如图所示。则木板对木块的弹力大小为（   ）

A．    B．    C．    D．

如图所示为一个从A到E做斜抛运动的质点的轨迹示意图，已知在B点的速度沿水平方向且与加速度相互垂直，则下列说法中正确的是（不计空气阻力）

A．A点的加速度与速度的夹角小于90°

B．D点的速率比C点的速率大

C．从B到E质点的水平分速度逐渐变大

D．从B到D加速度与速度的夹角先增大后减小

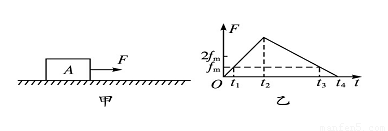

如图甲所示，静止在水平地面的物块A，受到水平向右的拉力F作用，F与时间t的关系如图乙所示，设物块与地面的静摩擦力最大值f_m与滑动摩擦力大小相等，则（　）

A．0～t₁时间内F的功率逐渐增大

B．t₂时刻物块A的加速度最大

C．t₂时刻后物块A做反向运动

D．t₃时刻物块A的动能最大

从地面竖直上抛一个质量为m的小球，小球上升的最大高度为H，设上升过程中空气阻力F_f恒定。在小球从抛出到上升至最高处的过程中，下列说法正确的是（    ）

A．小球的机械能减少（mg+F_f）H     B．小球的动能减少mgH

C．小球的动能减少F_fH             D．小球的机械能减少F_fH

有一负电荷自电场中的A点自由释放，只受电场力作用，沿电场线运动到B点，它运动的速度图象如图所示，则A、B所在电场区域的电场线分布可能是图中的（　　）

如图所示，水平传送带A、B两端相距S＝3.5m，工件与传送带间的动摩擦因数μ=0.1。工件滑上A端瞬时速度V_A＝4 m/s,达到B端的瞬时速度设为V_B  ，则：（重力加速度g取10m/s²）

A．若传送带不动，则V_B=3m/s

B．若传送带以速度V=6m/s逆时针匀速转动，则在到达B端前已返回

C．若传送带以速度V=2m/s顺时针匀速转动，V_B=2m/s

D．若传送带以速度V=6m/s顺时针匀速转动，V_B=3m/s

2012年初，我国宣布北斗导航系统正式商业运行。北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。“北斗”系统中两颗工作星均绕地心O做匀速圆周运动，轨道半径均为r，某时刻两颗工作卫星分别位于轨道上的A、B两位置（如图所示）。若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力。则（  ）

A．这两颗卫星的加速度大小相等，均为

B．卫星l由位置A运动至位置B所需的时间为

C．卫星l向后喷气就一定能追上卫星2

D．卫星1由位置A运动到位置B的过程中万有引力做正功

如图所示,PQ和MN为水平平行放置的金属导轨,相距L=1m．PM间接有一个电动势为E=6V,内阻r=1Ω的电源和一只滑动变阻器．导体棒ab跨放在导轨上,棒的质量为m=0.2kg,棒的中点用细绳经定滑轮与物体相连,物体的质量M=0.3kg．棒与导轨的动摩擦因数为μ=0.5（设最大静摩擦力与滑动摩擦力相等,导轨与棒的电阻不计,g取10m/s²）,匀强磁场的磁感应强度B=2T,方向竖直向下,为了使物体保持静止,滑动变阻器连入电路的阻值不可能的是（     ）

A.6Ω          B.5Ω        C.4Ω          D.2Ω

（10分）（1）（4分）用电磁打点计时器、水平木板（包括定滑轮）、小车等器材做“研究小车加速度与质量的关系”的实验。下图是某学生做该实验时小车即将释放之前的实验装置图，该图中有4处错误，请写出其中两处：

①__________________；②____________________。

（6分）利用打点计时器和如图的其他器材可以开展多项

实验探究，其主要步骤如下：

a、按装置安装好器材并连好电路.

b、接通电源，释放纸带，让重锤由静止开始自由下落.

c、关闭电源，取出纸带, 更换纸带重复步骤b，打出几条纸带.

d、选择一条符合实验要求的纸带，数据如图（相邻计数点的

时间为T），进行数据处理:

①若是探究重力做功和物体动能变化的关系.需求出重锤运动到各计数点的瞬时速度，试表示在B点时重锤运动的瞬时速度V_B=               .

②若是测量重力加速度g. 为减少实验的偶然误差，采用逐差法处理数据，则加速度大小可以表示为g =                              .

③如果求出的加速度值与当地重力加速度公认的值g′有较大差距，说明实验过程存在较大的阻力，若要测出阻力的大小，则还需测量的物理量是              .（ g′为已知量）
