（8分）如图所示，为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置。

（1）在该实验中必须采用控制变量法，应保持___________不变，用钩码所受的重力大小作为___________，用DIS测小车的加速度。

（2）改变所挂钩码的数量，多次重复测量。在某次实验中根据测得的多组数据可画出a-F关系图线（如右图所示）。分析此图线OA段可得出的实验结论是____________________。

（3）此图线的AB段明显偏离直线，造成此误差的主要原因是（    ）（单选题）

A．小车与轨道之间存在摩擦

B．导轨保持了水平状态

C．所挂钩码的总质量太大

D．所用小车的质量太大

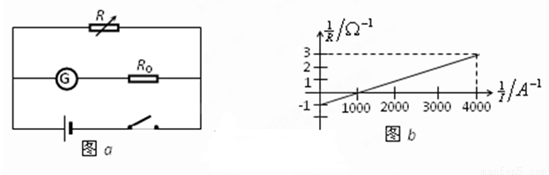

（6分）某同学用如图a所示的电路测量电源的电动势和内阻，其中R是电阻箱，R₀是定值电阻，且R₀=3000Ω，G是理想电流计。改变R的阻值分别读出电流计的读数，做出1/R—1/I图像如图b所示，则：电源的电动势是           ，内阻是

（15分）某兴趣小组对一辆自制遥控小车的性能进行研究。他们让这辆小车在水平的直轨道上由静止开始运动，并将小车运动的全过程记录下来，通过处理转化为v—t图象，如图所示（除2s—10s时间段图象为曲线外，其余时间段图象均为直线）。已知在小车运动的过程中，2s—14s时间段内小车的功率保持不变，在14s末停止遥控而让小车自由滑行，小车的质量为1.0kg，可认为在整个运动过程中小车所受到的阻力大小不变。求：

（1）小车所受到的阻力大小；

（2）小车匀速行驶阶段的功率；

（3）小车在加速运动过程中位移的大小。

（5分）如图所示，有一束平行于等边三棱镜截面ABC的单色光从空气射向E点，并偏折到F点。已知入射方向与边AB的夹角为θ=30°,E、F分别为边AB、BC的中点，则（     ）

A.该棱镜的折射率为

B.光在F点发生全反射

C.光从空气进入棱镜，波长变大

D.从F点出射的光束与入射到E点的光束平行

（10分） 如图甲所示，波源S从平衡位置y＝0处开始竖直向上振动（y轴的正方向），振动周期为T＝0.01 s，产生的简谐波向左、右两个方向传播，波速均为v＝80 m/s.经过一段时间后，P、Q两点开始振动，已知距离SP＝1.2 m，SQ＝2.6 m

a.求此波的频率和波长；

b.若以Q点开始振动的时刻作为计时的零点，试在图乙中分别画出P、Q两点的振动图象．

（5分）下列叙述中符合物理学史实的有（     ）

A．托马斯·杨通过对光的干涉现象的研究，证实了光具有波动性；

B．卢瑟福通过“α粒子散射实验”的研究，发现了原子核是由质子和中子组成的；

C．麦克斯韦验证了电磁场理论，提出了光是一种电磁波；

D．贝克勒尔发现了天然放射现象，并提出了原子的核式结构学说。

（5分）康普顿效应证实了光子不仅具有能量，也有动量．如图给出了光子与静止电子碰撞后电子的运动方向，则碰后光子：（     ）

A．可能沿1方向，且波长变小

B．可能沿2方向，且波长变小

C．可能沿1方向，且波长变长

D．可能沿3方向，且波长变长

（5分）、如下图所示，质量为M的盒子放在光滑的水平面上，盒子内表面不光滑，盒内放有一块质量为m的物体．从某一时刻起给m一个水平向右的初速度v₀，那么在物块与盒子前后壁多次往复碰撞后（     ）

A．两者的速度均为零

B．两者的速度总不会相等

C．车的最终速度为mv₀/M，向右

D．车的最终速度为mv₀/（M＋m），向右

太阳表面温度约为6000K，主要发出可见光；人体温度约为310K，主要发出红外线；宇宙间的温度约为3K，所发出的辐射称为“3K背景辐射”，它是宇宙“大爆炸”之初在空间上保留下的余热，若要进行“3K背景辐射”的观测，应该选择下列哪一个波段（    　）

A．无线电波    B．紫外线    C．X射线    D．γ射线
