（12分）某研究性学习小组为了制作一个传感器，需要选用某种电学元件。实验中首先要描绘该元件的伏安特性曲线，实验室备有下列器材：

   A．待测元件（额定电压2V、额定电流200mA）

   B．电流表A₁（量程0～0.6A，内阻约为0.5）

   C．电流表A₂（量程0～0.3A，内阻约为1）

   D．电压表V（量程0～3V，内阻约为10k）

   E．滑动变阻器R₁（阻值范围O～lk，允许最大电流l00mA）

   F．滑动变阻器R₂（阻值范围0～5，允许最大电流1A）

   G．直流电源E（输出电压3V，内阻不计）

   H．开关S，导线若干

①为提高实验的准确程度，电流表应选用____；滑动变阻器应选用      （以上均填器材代号）。

②请在图中用笔画线代替导线，完成实物电路的连接。

③根据你的实物电路连接图在右边方框内画出实验电路图。

(15分) 2013年12月2日凌晨1:30分，我国自行研制的嫦娥三号探测器在西昌卫星发射中心成功发射，12月6日17时53分，在北京航天飞行控制中心的精确控制下，嫦娥三号探测器成功实施近月制动，顺利进入距月面高为h的环月圆轨道，经过一系列变轨后，于 12月14日21时11分成功实施月面软着陆。实现了我国航天器首次在地外天体的软着陆和巡视勘探。已知地球表面重力加速度为g，地球半径为R，月球质量与地球质量之比为q，月球半径与地球半径之比为p。求：14日，嫦娥三号

(1)月球表面的重力加速度。

(2)嫦娥三号在环月圆轨道上运行时的速度大小。

如图所示，一小物块自平台上以速度水平抛出，刚好落在邻近一倾角为的粗糙斜面顶端，并恰好沿该斜面下滑，已知斜面顶端与平台的高度差m，小物块与斜面间的动摩擦因数为，点离点所在平面的高度m。有一半径为R的光滑圆轨道与斜面AB在B点平滑连接， 已知，，取m/s²。求：

（1）小物块水平抛出的初速度是多少；

（2）小物块能够通过圆轨道，圆轨道半径R的最大值。

(19分) 如图所示，在一倾角为37⁰的绝缘斜面下端O，固定有垂直于斜面的绝缘挡板。斜面ON段粗糙，长度s=0.02m，NM段光滑，长度L=0.5m。在斜面的所在区域有竖直向下的匀强电场，场强为2×lo⁵ N/C。有一小滑块质量为2×10^－3 kg，带正电，电量为 1×l0^－7C，小滑块与ON段表面的动摩擦因数为0.75。将小滑块从M点由静止释放，在运动过程中没有电量损失，与挡板相碰后原速返回。已知，，g取 l0m/s²．求：

(1)小滑块第一次过N点的速度大小；

(2)小滑块最后停在距离挡板多远的位置；

(3)小滑块在斜面上运动的总路程。

小木块与小球通过轻杆连接当小木块匀速滑上斜面和匀速滑下斜面过程中，杆对小球作用力

A.上滑时大       B.下滑时大          C.一样大         D.无法判断

根据公式可知

A.红光衍射间距一定比紫光大

B.把红光换成紫光光屏上条纹数目增加

C.增加缝的宽度可以减小条纹间距

D.实验条件不变的情况下在水中观察的现象和空气中一样

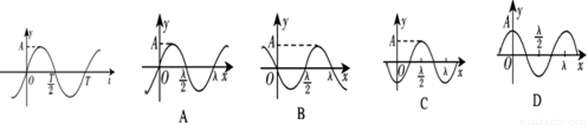

一简谐机械波沿x轴正方向传播，周期为T，波长为λ.若在x=0处质点的振动图象如图所示，则该波在t=T/2时刻的波形曲线为

今年 12月2日1时30分，搭载着嫦娥三号的长征三号乙运载火箭在西昌卫星发射中心发射升空并准确入轨，发射圆满成功。“嫦娥三号”月球探测器在环绕月球运行过程中，设探测器运行的轨道半径为r，运行速率为v，当探测器在飞越月球上一些环形山中的质量密集区上空时

A.r、v 都将略为减小             B.r、v都将保持不变

C.r将略为减小，v将略为增大     D.r将略为增大，v将略为减小

图甲所示是一个圆柱体棱镜的截面图，图中E、F、G、H将半径OM分成5等份，虚线EE₁、FF₁、GG₁、HH₁平行于半径ON，ON边可吸收到达其上的所有光线.已知该棱镜的折射率n＝，若平行光束垂直入射并覆盖OM，则光线

A.不能从圆弧NF₁射出          B.只能从圆弧NG₁射出

C.能从圆弧G₁H₁射出           D.能从圆弧H₁M射出

一质点竖直向上运动，运动过程中质点的机械能与高度的关系的图象如图所示，其中0～h₁过程的图线为水平线，h₁～h₂过程的图线为倾斜直线．根据该图象，下列判断正确的是

A.质点在0～h₁过程中除重力外不受其他力的作用

B.质点在0～h₁过程中动能始终不变

C.质点在h₁～h₂过程中合外力与速度的方向一定相反

D.质点在h₁～h₂过程不可能做匀速直线运动
