甲、乙两位同学进行百米赛跑，假如把他们的运动近似为匀速直线运动来处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图Ⅰ所示，在图Ⅱ中分别作出在这段时间内两人运动的位移x、速度v与时间t的关系图象，正确的是(　　)

如图所示，将两个相同的木块a、b置于固定在水平面上的粗糙斜面上，a、b中间用一轻弹簧连接，b的右端用细绳与固定在斜面上的挡板相连．开始时a、b均静止，弹簧处于压缩状态，细绳上有拉力，下列说法正确的是(　　)

A．a所受的摩擦力一定不为零

B．b所受的摩擦力一定不为零

C．细绳剪断瞬间，a所受摩擦力不变

D．细绳剪断瞬间，b所受摩擦力可能为零

“嫦娥一号”探月卫星沿地月转移轨道直奔月球，在距月球表面200 km的P点进行第一次变轨后被月球捕获，先进入椭圆轨道Ⅰ绕月飞行，如图所示．之后，卫星在P点又经过两次变轨，最后在距月球表面200 km的圆形轨道Ⅲ上绕月球做匀速圆周运动．对此，下列说法正确的是(　　)

A．卫星在轨道Ⅲ上运动的速度小于月球的第一宇宙速度

B．卫星在轨道Ⅲ上运动周期比在轨道Ⅰ上短

C．卫星在轨道Ⅲ上运动的加速度大于沿轨道Ⅰ运动到P点时的加速度

D．Ⅰ、Ⅱ、Ⅲ三种轨道运行相比较，卫星在轨道Ⅲ上运行的机械能最小

如图所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受到电场力作用，根据此图可以作出的正确判断是(　　)

A．带电粒子所带电荷的正、负

B．带电粒子在a、b两点的受力方向

C．带电粒子在a、b两点的加速度何处较大

D．带电粒子在a、b两点的速度何处较大

第十三届田径锦标赛于2011年8月在韩国大邱举行．在撑杆跳比赛中，波兰选手沃伊切霍夫斯基以5.90 m的高度夺金，如果把撑杆跳全过程分成四个阶段：a－b、b－c、c－d、d－e，如图所示，则对这四个阶段的下列描述正确的有(　　)

A．a－b为加速助跑阶段，人和杆的机械能在增加

B．b－c为杆弯曲人上升阶段，系统动能减少，重力势能和弹性势能在增加

C．c－d为杆伸直人上升阶段，人的动能转化为重力势能

D．d－e为人过横杆后的下落阶段，重力所做的功等于人机械能的增加量

某电视台冲关栏目，选手需要抓住固定在支架上的绳子向上攀登，才可冲上领奖台，如图所示．如果某选手刚刚匀速攀爬到接近绳子顶端时，突然因抓不住绳子而加速滑下，对该过程进行分析(不考虑脚蹬墙壁的作用)，下述说法正确的是(　　)

A．上行时，人受到绳子的拉力与重力和摩擦力平衡

B．上行时，绳子拉力对人做的功等于人重力势能的增加

C．下滑时，人受到重力大于摩擦力，加速度小于g

D．下滑时，重力势能的减小大于动能的增加，机械能的减少量等于克服摩擦力做的功

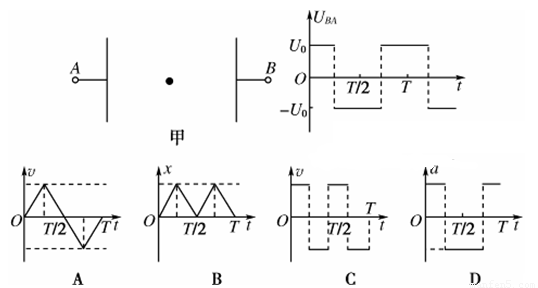

如图甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大．当两板间加上如图乙所示的交变电压后，在下图中，反映电子速度v、位移x和加速度a三个物理量随时间t的变化规律可能正确的是(　　)

如图所示，在某一真空中，只有水平向右的匀强电场和竖直向下的重力场，在竖直平面内有初速度为v₀的带电微粒，恰能沿图示虚线由A向B做直线运动．那么(　　)

A．微粒带正、负电荷都有可能

B．微粒做匀减速直线运动

C．微粒做匀速直线运动

D．微粒做匀加速直线运动

如图所示，在水平向右的匀强电场中有一绝缘斜面，斜面上有一带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12 J，金属块克服摩擦力做功8.0 J，重力做功24 J，则以下判断中正确的是(　　)

A．金属块带负电荷

B．金属块克服电场力做功8.0 J

C．金属块的电势能减少4.0 J

D．金属块的机械能减少12 J

如图所示，电路中，A、B为两块竖直放置的金属板，G是一只静电计，开关S合上后，静电计指针张开一个角度，下述哪些做法可使指针张角增大(　　)

A．使A、B两板靠近一些

B．使A、B两板正对面积错开一些

C．断开S后，使B板向右平移拉开一些

D．断开S后，使A、B两板正对面积错开一些
