酒后驾驶会导致许多安全隐患，是因为驾驶员的反应时间变长，反应时间是指驾驶员从发现情况到采取制动的时间。下表中“思考距离”是指驾驶员从发现情况到采取制动的时间内汽车行驶的距离，“制动距离”是指驾驶员从发现情况到汽车停止行驶的距离（假设汽车制动时的加速度大小都相同）。
|
速度（m/s） |
思考距离/m |
制动距离/m |
||
|
正常 |
酒后 |
正常 |
酒后 |
|
|
15 |
7.5 |
15.0 |
22.5 |
30.0 |
|
20 |
10.0 |
20.0 |
36.7 |
46.7 |
|
25 |
12.5 |
25.0 |
54.2 |
x |
分析上表可知，下列说法不正确的是
A．驾驶员酒后反应时间比正常情况下多0.5s
B．若汽车以20m/s的速度行驶时，发现前方40m处有险情，酒后驾驶不能安全停车
C．汽车制动时，加速度大小为10m/s2
D．表中x为66.7
（10分）2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们对石墨烯的研究。他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的。我们平常所用的铅笔芯中就含有石墨，能导电。某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：
|
U/V |
0.00 |
0.40 |
0.80 |
1.20 |
1.60 |
2.00 |
|
I/A |
0.00 |
0.10 |
0.18 |
0.28 |
0.38 |
0.48 |
实验室提供如下器材：
A．电流表A1（量程0.6A，内阻约为1.0Ω）
B．电流表A2（量程3A，内阻约为0.1Ω）
C．电压表V1（量程3V，内阻3kΩ）
D．电压表V2（量程15V，内阻15kΩ）
E．滑动变阻器R1（阻值0～10Ω，额定电流2A）
F．滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
⑴除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若
干外，还需选用的其它器材有 （填选项前字母）；

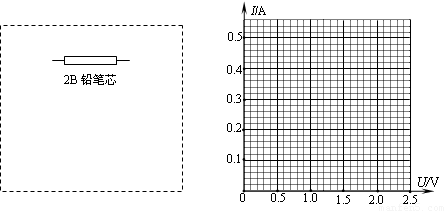

⑵在虚线方框中画出实验电路图；
⑶根据表格中数据在坐标纸上画出铅笔芯的I—U图线。
