两个带正电的点电荷所带电荷量均为Q，从其中一个电荷上取下△Q的电荷量，并加在  另一个电荷上，保持距离不变，那么它们之间的相互作用力与原来相比

A．一定变小    B．一定变大    C．保持不变    D．无法判断

如图所示，水下光源S向水面A点发射一束复色光线，折射光线分成a，b两束，则下列说法正确的是

A．在水中a光的速度比b光的速度小

B．通过同一个单缝发生衍射时，b光中央条纹比a光中央条纹宽

C．若a、b两种单色光由水中射向空气时，a光的临界角较小

D．用同一双缝干涉实验装置做实验，a光的干涉条纹间距大于b光的干涉条纹间距

如图所示，电子在电压为V₁的加速电场中由静止开始运动，然后进入电压为V₂的两块平行极板间的电场中，入射方向和极板平行。整个装置放在真空中，在满足电子能射出平行板区的条件下，一定能使电子的偏移量h变大的是

A．U₁变大、U₂变大

B．U₁变小、U₂变大

C．U₁变大、U₂变小

D．U₁变小、U₂变小

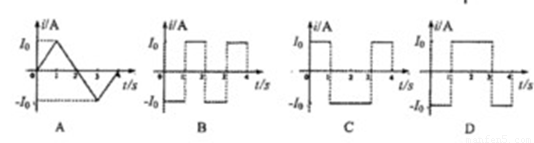

矩形导线框abcd固定在匀强磁场中，磁感线的方向与线框所在的平面垂直，规定磁场的正方向垂直纸面向里，磁感线应强度B随时间t变化规律如图所示，若规定逆时针方向为感应电流的正方向，则下列各图正确的是

在“研究匀变速直线运动”的实验中，某同学得到一条用打点计时器打下的纸带，并在其上取了O、A、B、C、D、E、F共7个计数点(图中每相邻两个计数点间还有四个打点计时器打下的点未画出)，如图所示。打点计时器接的是频率为50Hz的交流电源，计数点问的距离依次为S₁=2.60cm、S₂=4.10cm、S₃=5．60cm、S₄=7 .10cm、S₅=8．60cm、S₆=10.0cm

(1)在打计数点A时纸带的速度为V₁=_____________m/s;

(2)若计数点间的距离依次用S₁、S₂、S₃、S、S₅、S₆表示，相邻两个计数点间的时间间隔用T表示，用逐差法求加速度的表达式为：a=_________,代入数据后，加速度大小为_________m/s。(以上结果均保留三位有效数字)

兴趣小组的同学从实验室中找到一只小灯泡，规格为“2.5 V 0.75w”，为探究小灯泡的电功率P和电压U的关系，利用下面可供选择的实验器材设计一个电路，测量包括零在内通过灯泡的电流和它两端的电压的多组数据，用P=UI分别得到它的电功率，并作出P-U²

图像进行探究。可供选择的实验器材有：

A．小灯泡工(2.5 V 0.75w)

B．电压表V(量程3 V，内阻约3K)

C．电流表A₁(量程100 mA，内阻约2 )

D．电流表A₂ (量程300mA，内阻约0.6 )

E．滑动变阻器R₁(0~10)

F．滑动变阻器置R₂(0～100)

G．电源E(电动势4.0 V，内阻不计)

H．开关S和导线若干

(1)在给定的虚线框中画出他们进行实验的电路原理图，指出上述器材中，电流表选择_________ (选填“A₁”或“A₂”)；滑动变阻器选择_________ (选填“R₁”或“R₂”)。

(2)某同学根据电路图连接实验器材，进行实验，测量了多组数据，测量结束后，应先断开开关，拆除_________两端的导线，再拆除其他导线，最后整理好器材。

(3)处理数据后，在坐标纸上作出P-U²图像，如图所示。可知图中图线并不是一条直线，你认为原因_________。

(10分)“辽宁号”航母在某次海试中，歼15舰载机降落着舰后顺利勾上拦阻索，在甲板上滑行s=117m停下。设舰载机勾上拦阻索后的运动可视为做匀减速直线运动，航母始终保持静止。已知飞机的质量m=3 x10⁴kg，勾上拦阻索时的速度大小V₀=78m／s，求：

(1)舰载机勾上拦阻索后滑行的时间t；

(2)舰载机滑行过程所受的总阻力f。

(12分)如图足够长的光滑斜面与水平面的夹角为=30^o，空间中自上而下依次分布着垂直斜面向下的匀强磁场区域I、Ⅱ、Ⅲ，相邻两个磁场的间距均为d=0.5m。一边长L=0.1m、质量m=0.5kg、电阻R=0.3的正方形导线框放在斜面的顶端，导线框的下边距离磁场I的上边界为d_o=0.9m。将导线框由静止释放，导线框匀速穿过每个磁场区域。已知重力加速度g=10m／s²，求：

(1)导线框进入磁场I时的速度；

(2)磁场I的磁感应强度B_t；

(3)导线框穿过全部磁场区域过程中产生的总焦耳热。

(12分)如图长为L=1.5m的水平轨道AB和光滑圆弧轨道BC平滑相接，圆弧轨道半径R=3m，圆心在B点正上方O处，弧BC所对的圆心角为=53^O，具有动力装置的玩具小车质量为m=1kg，从A点开始以恒定功率P=10w由静止开始启动，运动至B点时撤去动力，小车继续沿圆弧轨道运动并冲出轨道。已知小车运动到B点时轨道对小车的支持力为F_B=26N，小车在轨道AB上运动过程所受阻力大小恒为f=0.1mg小车可以被看成质点。取g=10m／s²，，sin53^o=0.8，cos53^o=0.6，求：

(1)动力小车运动至B点时的速度V_B的大小；

(2)小车加速运动的时间t;

(3)小车从BC弧形轨道冲出后能达到的最大离地高度。

(14分)如图甲所示，在xOy坐标平面y轴左侧有一速度选择器，速度选择器中的匀强电场方向竖直向下，两板间的电压为U，距离为d；匀强磁场磁感应强度大小为B、方向垂直纸面向里。xOy坐标平面的第一象限(包括x、y轴)内存在磁感应强度大小为B_O、方向垂直于xOy平面且随时间做周期性变化的匀强磁场，如图乙所示(磁场方向垂直xOy平面向里的为正)。一束比荷不同的带正电的粒子恰能沿直线通过速度选择器，在t=0时刻从坐标原点O垂直射人周期性变化的磁场中。部分粒子经过一个磁场变化周期T_O后，速度方向恰好沿x轴正方向。不计粒子的重力，求：

  (1)粒子进入周期性变化的磁场的速度”；

  (2)请用三角板和圆规作出经一个磁场变化周期T_O后，速度方向恰好沿x轴正方向，且此时纵坐标最大的粒子的运动轨迹，并求出这种粒子的比荷上；

  (3)在(2)中所述的粒子速度方向恰好沿x轴正方向时的纵坐标y。
