在用电压表和电流表测量串联的两节干电池的电动势和内阻时，除备有电池、电键、足量的导线外，还有下列实验仪器可供选择

A．电流表A₁（0～0.6A）

B．电流表A₂（0～3A）

C．电压表V₁（0～3V）

D．电压表V₂（0～15V）

E．滑动变阻器R₁（20Ω，2A）

F．滑动变阻器R₂（1750Ω，3A）

（1）所选电流表为____，电压表为____，滑动变阻器为____（填写所选仪器前面的字母）。

（2）一名学生正确选择仪器后进行实验，测得实验数据，并在如图所示的坐标系中画出U-I图象。从图中可得电源的电动势为_____V，内阻为______Ω（保留三位有效数字）。

如图所示，一个质量为m、电荷量为q，不计重力的带电粒子，从x轴上的P(a,0)点，以速度v沿与x轴正方向成60°角射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。

（1）判断粒子的电性；

（2）求：匀强磁场的磁感应强度B的大小和粒子通过第一象限的时间。

如图所示，有一质子（质量为m，电荷量为e）由静止开始经电压为U₁的电场加速后，进入两块板间距离为d，板间电压为U₂的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场。

求：（1）质子刚进入偏转电场U₂时的速度；

（2）质子在偏转电场U₂中运动的时间和金属板的长度；

（3）质子穿出偏转电场时的动能。

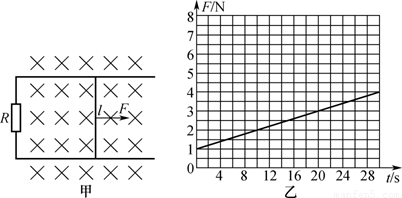

如图甲所示，一对平行光滑轨道放置在水平面上，两轨道间距l＝0.20 m，电阻R＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻均可忽略不计，整个装置处于磁感应强度为B＝0.50T的匀强磁场中，磁感应强度方向垂直轨道向下。现用某外力F沿轨道方向拉杆，使之做匀加速运动，测得力F与时间t的关系如图乙所示。求：

（1）杆的质量；

（2）杆加速度的大小。

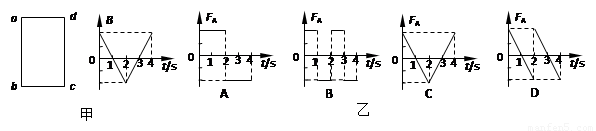

如图所示，在光滑绝缘的水平面上有一个用均匀刚性导体材料围成的正方形线框abcd，其边长为L，总电阻为R，放在磁感应强度为B，方向竖直向下的匀强磁场的左边，图中虚线MN为磁场的左边界。线框在某恒力作用下向右运动，其中ab边保持与MN平行。当线框以速度v₀进入磁场区域时，它恰好能做匀速运动。在线框进入磁场的过程中，求：
