在图中所示的电路中，电源电动势为3.0V，内阻不计，L₁、L₂、L₃   为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如下图所示。当开关闭合后，下列判断正确的是:

A、灯泡L₁的电阻为12Ω

B、通过灯泡L₁的电流为通过灯泡L₂电流的2倍

C、灯泡L₁消耗的电功率为0.75W

D、灯泡L₂消耗的电功率为0.30W

在匀强电场中，有一质量为m，带电量为q的带电小球静止在O点，然后从O点自由释放，其运动轨迹为一直线，直线与竖直方向的夹角为θ，如图所示，那么关于匀强电场的场强大小的下列说法中正确的是：

A．唯一值是   B．最大值是

C．最小值是    D．不可能是

一束几种不同的正离子, 垂直射入正交的匀强磁场和匀强电场区域里, 离子束保持原运动方向未发生偏转. 接着进入另一匀强磁场, 发现这些离子分成几束如图. 对这些离子, 可得出结论:

A、它们的动能一定各不相同

B、它们的电量一定各不相同

C、它们的质量一定各不相同

D、它们的比荷一定各不相同

真空中有两根长直金属导线平行放置，其中一根导线中通有恒定电流．在两导线所确定的平面内，一电子由P点开始运动到Q的轨迹如图中曲线PQ所示，则一定是：

A．ab导线中通有从a到b方向的电流

B．ab导线中通有从b到a方向的电流

C．cd导线中通有从c到d方向的电流

D．cd导线中通有从d到c方向的电流

如图所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中：

A．电压表的示数先减小后增大

B．电压表的示数先增大后减小

C．电流表的示数先增大后减小

D．电流表的示数先减小后增大

如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是：

A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升

B．滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升

C．电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变

D．电压U增大时，其他不变，则电子从发出到打在荧光屏上的时间不变

如图所示，AB、CD是一个圆的两条直径，该圆处于匀强电场中，电场强度方向平行该圆所在平面，在圆周所在的平面内将一个带正电的粒子从A点先、后以相同的速率v沿不同方向射向圆形区域，粒子将经过圆周上的不同点，其中经过C点时粒子的动能最小。若不计粒子所受的重力和空气阻力，则下列判断中正确的:

A．电场强度方向由A指向B

B．电场强度方向由D指向C

C．粒子到达B点时动能最大

D．粒子到达D点时电势能最小

质量为m，带正电量q的粒子，垂直磁场方向从A射入匀强磁场，磁感应强度为B，途经P点。已知AP连线与入射方向成角。如图所示，则离子从A到P经历的时间为：

A．     B．     C．    D．

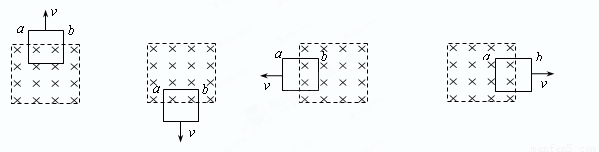

粗细均匀的电阻丝围成的正方形线框abcd置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向（向上．向下．向左．向右）分别平移出磁场，如图所示，则线框移出磁场的整个过程中：

A．四种情况下流过ab边的电流的方向都相同

B．四种情况下ab两端的电势差都相等

C．四种情况下流过线框的电量都相等

D．四种情况下磁场力对线框做的功率都相等

如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。

（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的       挡。在连接点1、2同时断开的情况下，应当选用多用电表的     挡。

（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明

                                          可能有故障

（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。
