我国北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道，当环中的电流是10 mA时(设电子的速度是3×10⁷ m/s)，在整个环中运行的电子数目为(电子电量e＝1.6×10^－19 C)(　　)

A．5×10¹¹         B．5×10¹⁰         C．1×10²           D．1×10⁴

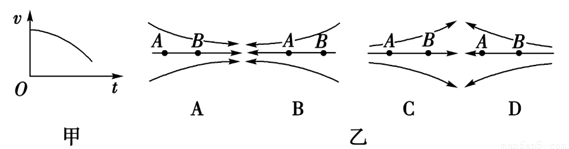

A、B是一条电场线上的两个点，一带正电的粒子仅在电场力作用下以一定的初速度从A点沿电场线运动到B点，其v-t图象如图甲所示.则这电场的电场线分布可能是下图中的（   ）

如图所示匀强电场E的区域内，在O点处放置一点电荷+Q，a、b、c、d、e、f为以O点为球心的球面上的点，aecf平面与电场平行，bedf平面与电场垂直，则下列说法中正确的是（  ）

A．b、d两点的电场强度相同

B．a点的电势等于f点的电势

C．点电荷+q在球面上任意两点之间移动时，电场力一定做功

D．将点电荷+q在球面上任意两点之间移动，从球面上a点移动到c点的电势能变化量一定最大

如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R₁、R₂的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则(　　)

A．R₁接在电源上时，电源的效率高

B．R₂接在电源上时，电源的效率高

C．R₁接在电源上时，电源的输出功率大

D．电源的输出功率一样大

在如图所示电路中，为电源电动势，为电源内阻，R₁和R₃均为定值电阻，R₂为滑动变阻器．当R₂的滑动触点在端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U．现将R₂的滑动触点向b端移动，则三个电表示数的变化情况（　　）

A．I₁增大，I₂不变，U增大

B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

如图所示，两块相互靠近的平行金属板组成的平行板电容器，极板N与静电计相连，极板M与静电计的外壳均接地。用静电计测量平行板电容器两极板间的电势差U。在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度。在整个实验过程中，保持带电量Q不变，下面的操作中将使静电计指针张角变小的是（    ）

A．仅将M板向上平移

B．仅将M板向下平移

C．仅将M板向左平移

D．仅在M、N之间插入云母板（介电常数大于1）

用图示的电路可以测量电阻的阻值。图中R_x是待测电阻，R₀是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得，，则R_x的阻值为（   ）

A.    B．    C．    D.

在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则（   ）

A．小球带负电

B．电场力跟重力平衡

C．小球在从a点运动到b点的过程中，电势能减小

D．小球在运动过程中机械能守恒

左图是用游标卡尺测量某金属圆筒外径的示意图，由图中可以读出该圆筒外径的测量值为______________cm。右图是用螺旋测微器测量某金属棒直径的示意图，由图中可以读出该金属棒直径的测量值为______________mm。

某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：

①小灯泡L，规格“4.5V．0.5A”；

②电流表A，量程0.6A，内阻r约为0.2Ω;

③电压表V，量程15V，内阻约为15 kΩ；

④滑动变阻器R，阻值范围0~10Ω；

⑤学生电源E，电动势6V，内阻不计；

⑥开关S及导线若干.

（1）甲同学设计了下图(右图)所示的电路进行测量，请按照右边电路图把实物图中未完成的连线补充完整.

（2）乙同学经分析发现甲同学实验精度不高，又从实验室找来Ig=100μA,Rg=1000Ω的灵敏电流计和电阻箱（0—99999.9Ω），想把灵敏电流计改装成量程为5V的电压表，需要把电阻箱调成   Ω的阻值，并与灵敏电流计            （填“串”或“并”）联在电路中来替代实验中的电压表.

（3）乙同学用改装的电压表实验得到数据，现要以纵坐标表示通过电流表A的电流I，横坐标表示通过灵敏电流计的电流I_G，画出I -I_G图线，他已经把数据画在坐标纸上，请帮他把图线画出来.

（4）乙同学通过查找资料发现同等型号的小灯泡的灯丝在27℃时电阻是2.1Ω，并且小灯泡灯丝电阻值与灯丝温度的关系为R=k(273+t)，k为比例常数。请估算灵敏电流表的电流I_G=60μA时该灯泡灯丝的温度约为          ℃。
