下列说法中正确的是（      ）

A．某一通电导线在所受磁场力为零的地方，其磁感应强度一定为零

B．某一电荷在所受电场力为零的地方，其电场强度一定为零

C．磁感线从磁体的N极发出，终止于S极

D．电场线从正电荷或无限远出发，终止于无限远或负电荷

 A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其v－t图象如上图所示．则这一电场可能是下图中的(　   　)

如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U_ab = U_bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知(   )

A．P点电势高于Q点电势

B．带电质点在P点具有的电势能比在Q点具有的电势能大

C．带电质点通过P点时的动能比通过Q点时大

D．带电质点通过P点时的加速度比通过Q点时大

如图所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V，12 W”字样，电动机线圈的电阻R_M=0.50Ω，若灯泡恰能正常发光，以下说法中正确的是 (    )

A.电动机的输入功率为12 W

B.电动机的输出功率为12 W

C.电动机的热功率为2.0 W

D.整个电路消耗的电功率为22 W

如图所示，带电液滴P在平行金属板a、b之间的匀强电场中处于静止状态．现设法使P保持静止，而使a、b两板分别以各自中点、为轴转过一个相同的角，然后释放P，则P在电场中的运动情况是（?   ?）

?

A．曲线运动

B．匀速直线运动

C．水平向右的匀加速直线运动

D．斜向右上方的匀加速直线运动

电磁轨道炮工作原理如图所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是(　　)

A．只将轨道长度L变为原来的2倍

B．只将电流I增加至原来的2倍

C．只将弹体质量减至原来的一半

D．将弹体质量减至原来的一半，轨道长度L变为原来的2倍，其他量不变

如图所示，长为L、倾角为的光滑绝缘斜面处于电场中，一带电量为、质量为的小球，以初速度从斜面底端A点开始沿斜面上滑，当到达斜面顶端B点时，速度仍为，则(       )

A．A、B两点间的电压一定等于

B．小球在B点的电势能一定大于在A点的电势能

C．若电场是匀强电场，则该电场的电场强度的最大值为

D．若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是正电荷

如图所示，质量为m，带电量为q的粒子，以初速度v₀，从A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B点时，速率v_B=2v₀，方向与电场的方向一致，则A、B两点的电势差为：（     ）

A．        B．        C．       D．

如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V₁、V₂示数变化的绝对值分别为ΔU₁和ΔU₂，下列说法中正确的是 （      ）

A.小灯泡L₁、L₃变暗，L₂变亮

B.小灯泡L₃变暗，L₁、L₂变亮

C..ΔU₁<ΔU₂

D..ΔU₁>ΔU₂

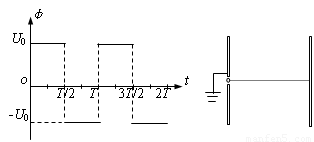

如图所示，两平行金属板竖直放置，左极板接地，中间有小孔，右极板电势随时间变化的规律如图所示，电子原来静止在左极板小孔处，（不计重力作用）下列说法中正确的是（       ）

A.从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上

B.从t=0时刻释放电子，电子可能在两极板间振动

C.从t=T/4时刻释放电子，电子可能在两极板间振动，也可能打到右极板上

D.从t=3T/8时刻释放电子，电子必将从左极板上的小孔中穿出
