如图所示，电源电动势为E，内阻为r，滑动变阻器电阻为R，开关闭合。两平行金属极板a、b间有垂直纸面向里的匀强磁场，一带正电粒子正好以速度v匀速穿过两板。不计带电粒子的重力，以下说法正确的是（    ）

A．保持开关闭合，将滑片p向上滑动一点，粒子将可能从下极板边缘射出

B．保持开关闭合，将滑片p向下滑动一点粒子将可能从下极板边缘射出

C．保持开关闭合，将a极板向下移动一点，粒子将继续沿直线穿出

D．如果将开关断开，粒子将继续沿直线穿出

如图甲所示为某一小灯泡的U－I图线，现将两个这样的小灯泡并联再与一个4 Ω的定值电阻R串联，接在内阻为1 Ω、电动势为5 V的电源两端，如图乙所示，则(　　)

A．通过每盏小灯泡的电流强度为0.2 A，此时每盏小灯泡的电功率为0.6 W

B．通过每盏小灯泡的电流强度为0.3 A，此时每盏小灯泡的电功率为0.6 W

C．通过每盏小灯泡的电流强度为0.2 A，此时每盏小灯泡的电功率为0.26 W

D．通过每盏小灯泡的电流强度为0.3 A，此时每盏小灯泡的电功率为0.4 W

已知两电源的电动势E₁>E₂，当外电路电阻为 R时，外电路消耗功率正好相等。 当外电路电阻降为 R^/ 时， 电源为E₁ 时对应的外电路功率P₁，电源为E₂ 时对应的外电路功率为P₂ ，电源E₁的内阻为r₁，电源E₂的内阻为r₂ 。则（  ）

A．r₁> r₂，P₁> P₂     B．r₁< r₂，P₁< P₂

C． r₁< r₂，P₁> P₂      D．r₁> r₂，P₁< P₂

利用如图所示装置可以选择一定速度范围内的带电粒子。图中板MN上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d和d的缝，两缝近端相距为L，一群质量为m、电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是（    ）

A．粒子带正电

B．射出粒子的最大速度为

C．保持d和L不变，增大B，射出粒子的最大速度与最小速度之差增大

D．保持d和B不变，增大L，射出粒子的最大速度与最小速度之差不变

某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图甲所示，测量金属板厚度时的示数如图乙所示．图甲所示读数为________mm，图乙所示读数为________mm，所测金属板的厚度为________mm.

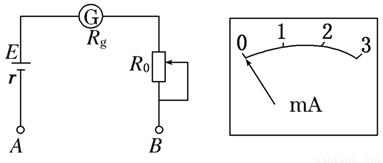

把量程为3 mA的电流表改装成欧姆表，其结构如图所示，其中电池的电动势E＝1.5 V，改装后，将原来电流表3 mA的刻度定为电阻的“0”刻度，则2 mA刻度处标____________Ω，1 mA刻度处应标__________ Ω。

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡标有“6 V　3 W”，其他可供选择的器材有：

A．电压表V₁(量程6 V，内阻20 kΩ)

B．电压表V₂(量程20 V，内阻60 kΩ)

C．电流表A₁(量程3 A，内阻0.2 Ω)

D．电流表A₂(量程0.6 A，内阻1 Ω)

E．滑动变阻器R₁(0～1000 Ω，0.5 A)

F．滑动变阻器R₂(0～20 Ω，2 A)

G．学生电源E(6 V～8 V)

H．开关S及导线若干

某同学通过实验测得小灯泡两端的电压U和通过它的电流I，绘成U－I关系曲线如图甲所示．

(1)实验中电压表应选用____，电流表应选用_____，滑动变阻器应选用________；

(2)在虚线框乙中画出实验所用的电路图；

(3)若将该小灯泡接在电动势为6 V，内阻为4 Ω的电源两端，则灯泡实际消耗的功率为________W.

如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源．电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长度为L的导体棒由静止释放， 求导体棒在释放瞬间的加速度的大小．

如图所示的电路中，R₁=9Ω，R₂=30Ω，S闭合时，电压表V的示数为11.4V，电流表A的示数为0.2A，S断开时，电流表A的示数为0.3A，求：

（1）电阻R₃的值；

（2）电源电动势E和内阻r的值。

一足够长的矩形区域abcd内充满磁感应强度为B，方向垂直纸面向里的匀强磁场，矩形区域的左边界ad宽为L，现从ad中点O垂直于磁场射入一带电粒子，速度大小为v₀方向与ad边夹角为30°，如图所示。已知粒子的电荷量为q，质量为m（重力不计）。

（1）若粒子带负电，且恰能从d点射出磁场，求v₀的大小；

（2）若粒子带正电，使粒子能从ab边射出磁场，求v₀的取值范围以及引范围内粒子在磁场中运动时间t的范围。
