在固定的等量异种电荷连线上，a点是连线的中点，如图所示，静止在a点的点电荷在电场力作用下向b点运动。在运动过程中，以下判定正确的是（      ）

A．点电荷的速度越来越大

B．点电荷的加速度越来越小

C．点电荷的电势能越来越大

D．点电荷通过的各点电势越来越低

如图所示，在粗糙的斜面上固定一点电荷Q，在M点无初速度释放带有恒定电荷的小物块，小物块在Q的电场中沿斜面运动到N点停下。则从M到N的过程中，下列说法正确的是（  ）

A．小物块所受的电场力减小

B．小物块的电势能减小

C．M点的电势一定低于N点的电势

D．小物块电势能变化量的大小一定小于克服摩擦力做的功

在图中a、b所示的两电路中，电阻R、电流表、电压表都是相同的，电池的内阻相对于电阻R的大小可以忽略。闭合开关后，图a和b电路中电压表和电流表的示数，、和、的大小不相同，它们的关系正确的是

A. 　    B.    C.    　D.

如图，将一阴极射线管置于一通电螺线管的左方，则

A．通电螺线管内部的磁场方向向右

B．通电螺线管内部的磁场方向向左

C．阴极射线管中的电子束将向纸面外偏转

D．阴极射线管中的电子束将向纸面内偏转

如图所示，水平放置的两个平行的金属板A、B带等量的异种电荷，A板带正电荷，B板接地。两板间有一正试探电荷固定在C点，以C表示电容器的电容，U表示两板间的电势差，表示C点的电势，W表示正电荷在C点的电势能.若将B板保持不动，将正极板A缓慢向下平移一小段距离l（仍然在C上方）的过程中，各物理量与正极板移动距离x的关系图象中，正确的是（    ）

如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等。有一个带电粒子以初速度v₀垂直x轴，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场。已知OP之间的距离为d，则带电粒子（      ）

A．在电场中运动的时间为

B．在磁场中做圆周运动的半径为

C．自进入磁场至第二次经过x轴所用时间为

D．自进入电场至在磁场中第二次经过x轴的时间为

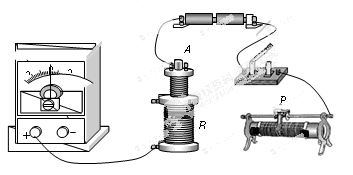

我们可以通过以下实验，来探究产生感应电流的条件

⑴给岀的实物图中，请用笔画线代替导线补全实验电路；

⑵接好电路，合上开关瞬间，电流表指针       （填“偏转”或“不偏转”）；

⑶电路稳定后，电流表指针           （填“偏转”或“不偏转”）；

⑷根据以上实验可得：产生感应电流的条件                     。

某同学在实验室里熟悉各种仪器的使用。他将一条形磁铁放在转盘上，如图甲，磁铁随转盘一起转动，另将一磁感应强度传感器固定在转盘旁边，当转盘（及磁铁）转动时，引起磁感应强度测量值周期性地变化。经过操作，该同学在计算机上得到了如图乙的图象。

（1）在图像记录的这段时间内，圆盘转动的快慢情况是______________。

（2）圆盘匀速转动时的周期是             s。

（3）圆盘匀速转动时的角速度是            rad/s。

在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：

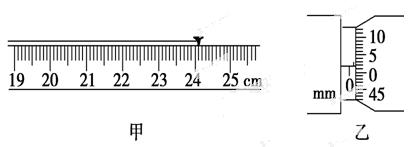

（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，如图乙中读数为__________mm。

（2）采用如图丙所示的电路测量金属丝的电阻．电阻的测量值比真实值_____(填“偏大”或“偏小”)．最后由公式ρ＝_____计算出金属丝的电阻率（用直接测量的物理量表示）．

（10分）一个200匝、面积为20cm²的线圈，放在磁场中，磁场的方向与线圈平面成30°角，若磁感应强度在0.05s内由0.1 T增加到0.5T，在此过程中磁通量变化了多少？磁通量的平均变化率是多少？线圈中感应电动势的大小是多少伏？
