（6分）实验室中现有如下器材：

电池E（电动势6V）

电流表A（量程0.6A）

电压表V_l（量程3V，内阻未知）

电压表V₂（量程3V，内阻10KΩ）

滑动变阻器R₁（最大阻值约20Ω）

滑动变阻器R₂（最大阻值10Ω）

开关S和导线若干

某同学设计了一个同时测定滑动变阻器R₁最大阻值和电压表V_l内阻的实验电路，如图所示．若某次实验中电流表的示数用I表示，电压表V_l、V₂的示数分别用U₁、U₂表示，电压表V₂的内阻用r₂表示，则R₁的最大阻值R_1m＝________；电压表V_l的内阻r₁＝________．

（8分）下图为某小型企业的一道工序示意图，图中一楼为原料车间，二楼为生产车间．为了节约能源，技术人员设计了一个滑轮装置用来运送原料和成品，在二楼生产的成品装入A箱，在一楼将原料装入B箱，而后由静止释放A箱，若A箱与成品的总质量为M，B箱与原料的总质量为m(m<M)，这样在A箱下落的同时会将B箱拉到二楼生产车间，当B箱到达二楼平台时可被工人接住，若B箱到达二楼平台时没有被工人接住的话，它可以继续上升h高度速度才能减小到零．不计绳与滑轮间的摩擦及空气阻力，重力加速度为g，求：

（1）一楼与二楼的高度差H；

（2）在AB箱同时运动的过程中绳对B箱的拉力大小．

（10分）如图所示，圆心角为90°的光滑圆弧形轨道，半径为1.6m，其底端切线沿水平方向．长为的斜面，倾角为60°，其顶端与弧形轨道末端相接，斜面正中间有一竖直放置的直杆，现让质量为1Kg的物块从弧形轨道的顶端由静止开始滑下，物块离开弧形轨道后刚好能从直杆的顶端通过，重力加速度取10m/s²，求：

（1）物块滑到弧形轨道底端时对轨道的压力大小；

（2）直杆的长度为多大．

（12分）如图所示，在平面直角坐标系xOy平面内存在着方向相反的两个匀强磁场区域，其中圆心在坐标原点、半径为R的圆形区域Ⅰ内磁场方向垂直于xOy平面向里，第一象限和第四象限的圆形区域外（区域Ⅱ）的磁场方向垂直于xOy平面向外，MN为与x轴垂直且与y轴相距2.5R的一条直线，现有一质量为m、电荷量为+q的带电粒子，经过加速电压为U的加速电场加速后，从坐标为(－R，0)的A点沿x轴正方向射入区域Ⅰ，并从横坐标为0.5R处的P点进入区域Ⅱ．已知粒子第一次经过直线MN和第二次经过直线MN时的速度方向恰好相反，不计粒子重力，求：

（1）粒子进入圆形区域Ⅰ时的运动速度v的大小；

（2）区域Ⅰ和Ⅱ中磁感应强度B₁、B₂的大小；

（3）粒子从A点开始到第二次经过直线MN的过程中运动的总时间t.

（4分）下列说法正确的是________．

A．布朗运动是液体分子的无规则运动

B．分子间引力总是随着分子间的距离减小而减小

C．热量能够自发地从高温物体传导到低温物体，但不能自发地从低温物体传导到高温物体

D．水的饱和汽压随温度的升高而增大

（6分）如图所示，一导热性能良好、内壁光滑的气缸开口向上竖直放置，横截面积为S＝2×l0^-3m²、质量与厚度均不计的活塞，与气缸底部之间封闭了一部分气体，此时活塞与气缸底部之间的距离为24cm.大气压强P₀＝l.0×10⁵Pa.现将质量为4kg的物块放在活塞上，取g＝10m/s².求：

①稳定后活塞与气缸底部之间的距离；

②分析说明上述过程气体是吸热还是放热.

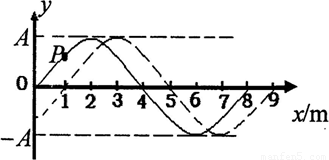

（4分）如图所示，一列简谐波沿x轴传播，实线为t=0时的波形图，此时P质点向y轴负方向运动，虚线为经过0.01s时第一次出现的波形图，则波沿x轴________（填“正”或“负”）方向传播，波速为________m/s．

（6分）某同学欲测直角三棱镜ABC的折射率n．他让光线沿平行于BC边的方向射到三棱镜的侧面AB上，经棱镜AB边和AC边的两次折射和BC边的一次反射后，又从另一侧面AC边上的P点射出．

①在右面图上画出光路图；

②若将射向AB边的光的入射角调整为α＝60°，此时的折射角γ＝30°，求折射率n的值．

（4分）下列说法正确的是________．

A．原子核发生衰变时遵守电荷数守恒和质量数守恒的规律

B．α射线、β射线、γ射线都是高速运动的带电粒子流

C．氢原子从激发态向基态跃迁只能辐射特定频率的光子

D．汤姆逊提出了原子核式结构学说

（6分）如图所示，光滑水平面上滑块A、C质量均为m＝1kg，B质量为M＝3kg．开始时A、B静止，现将C以初速度v₀＝2m/s的速度滑向A，与A碰后C的速度变为零，而后A向右运动与B发生碰撞并粘在一起，；求：

①A与B碰撞后的共同速度大小；

②A与B碰撞过程中，A与B增加的内能为多少？
