一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im.

所用器材有：量程不准的电流表，内阻r1＝10.0 Ω，量程标称为5.0 mA；标准电流表，内阻r2＝45.0 Ω，量程1.0 mA；标准电阻R1，阻值10.0 Ω；滑动变阻器R，总电阻为300.0 Ω；电源E，电动势3.0 V，内阻不计；保护电阻R2；开关S；导线．

回答下列问题：

(1)在图甲所示的实物图上画出连线．

(2)开关S闭合前，滑动变阻器的滑片c应滑动至________端．

(3)开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的示数为I2，则的量程Im＝________.

(4)若测量时，未调到满偏，两电流表的示数如图乙所示，从图中读出的示数I1＝________，的示数I2＝________；由读出的数据计算得Im＝________.(保留三位有效数字)

(5)写出一条提高测量准确度的建议：______________.

为探究小灯泡的电功率P和电压U的关系，小明测量小灯泡的电压U和电流I，利用P＝UI得到电功率．实验所使用的小灯泡规格为“3.0 V,1.8 W”，电源为12 V的电池，滑动变阻器的最大阻值为10 Ω.

(1)准备使用的实物电路如图甲所示．请将滑动变阻器接入电路的正确位置．(用笔画线代替导线)

(2)现有10 Ω、20 Ω和50 Ω的定值电阻，电路中的电阻R1应选________ Ω的定值电阻．

(3)测量结束后，应先断开开关，拆除________两端的导线，再拆除其他导线，最后整理好器材．

(4)小明处理数据后将P、U2描点在坐标纸上，并作出了一条直线，如图乙所示．请指出图象中不恰当的地方．

(1)以下说法正确的是(　　)

A．当两个分子间的距离为r0(平衡位置)时，分子势能最小

B．布朗运动反映了花粉小颗粒内部分子的无规则运动

C．一滴油酸酒精溶液体积为V，在水面上形成的单分子油膜面积为S，则油酸分子的直径d＝

D．温度、压力、电磁作用等可以改变液晶的光学性质

(2)①如图所示，一直立的汽缸用一质量为m的活塞封闭一定量的理想气体，活塞横截面积为S，汽缸内壁光滑且缸壁是导热的．开始活塞被固定，打开固定螺栓K，活塞上升，经过足够长时间后，活塞停在B点．则活塞停在B点时缸内封闭气体的压强为________，在该过程中，缸内气体________(填“吸热”或“放热”)．(设周围环境温度保持不变，已知AB＝h，大气压强为p0，重力加速度为g)

②“水立方”国家游泳中心是北京为2008年夏季奥运会修建的主游泳馆．水立方游泳馆是有8条泳道的国际标准比赛用游泳池，游泳池长50 m、宽25 m，水深3 m．设水的摩尔质量为M＝1.8×10－2 kg/mol，试估算该游泳池中的水分子数．

(1)以下说法正确的是________．

a．水的饱和汽压随温度的升高而增大

b．扩散现象表明，分子在永不停息地运动

c．当分子间距离增大时，分子间引力增大，分子间斥力减小

d．一定质量的理想气体，在等压膨胀过程中，气体分子的平均动能减小

(2)如图所示，粗细均匀、导热良好、装有适量水银的U型管竖直放置，右端与大气相通，左端封闭气柱长l1＝20 cm (可视为理想气体)，两管中水银面等高．现将右端与一低压舱(未画出)接通，稳定后右管水银面高出左管水银面h＝10 cm.(环境温度不变，大气压强p0＝75 cmHg)

①求稳定后低压舱内的压强(用“cmHg”作单位)．

②此过程中左管内的气体对外界________(填“做正功”“做负功”或“不做功”)，气体将________(填“吸热”或“放热”)．

(1)根据分子动理论，对下列现象解释正确的是(　　)

A．花香袭人，说明分子永不停息地做无规则运动

B．海绵容易压缩，说明分子间存在引力

C．滴进水中的红墨水迅速散开，说明分子间存在斥力

D．浑浊液静置后变澄清，说明分子间既有引力又有斥力

(2)①一定质量的理想气体经历如图所示的状态变化，变化顺序为a→b→c→d，图中坐标轴上的符号p指气体压强，V指气体体积，ab线段延长线过坐标原点，cd线段与p轴垂直，da线段与轴垂直．气体在此状态变化过程中属于等温变化过程的是________，在b→c的变化过程中气体的内能________(填“增大”、“减小”或“不变”)．

②现在轿车已进入普通家庭，为保证驾乘人员人身安全，汽车增设了安全气囊，它会在汽车发生一定强度的碰撞时，利用叠氮化钠(NaN3)爆炸时产生气体(假设都是N2)充入气囊，以保护驾乘人员．若已知爆炸瞬间气囊容量为70 L，氮气的密度ρ＝1.25×102 kg/m3，氮气的平均摩尔质量M＝0.028 kg/mol，阿伏加德罗常数NA＝6.02×1023 mol－1，试估算爆炸瞬间气囊中N2分子的总个数N.(结果保留一位有效数字)

(1)下列说法正确的是(　　)

A．已知某物质的摩尔质量为M，密度为ρ，阿伏加德罗常数为NA.则该种物质的分子体积为V0＝

B．布朗运动是在显微镜下看到的液体分子的无规则运动

C．分子质量不同的两种气体温度相同，它们分子的平均动能一定相同

D．两个分子间距增大的过程中，分子间的作用力一定减小

(2)如图所示，两端开口的U形玻璃管两边粗细不同，粗管横截面积是细管的2倍．管中装入水银，两管中水银面与管口距离均为12 cm，大气压强为p0＝75 cmHg.现将粗管管口封闭，然后将细管管口用一活塞封闭并将活塞缓慢推入管中，直至两管中水银面高度差达6 cm为止，求活塞下移的距离(假设环境温度不变)．

如图所示，一定质量的理想气体从状态A依次经过状态B、C和D后再回到状态A.其中，A→B和C→D为等温过程，B→C和D→A为绝热过程(气体与外界无热量交换)．这就是著名的“卡诺循环”．

(1)该循环过程中，下列说法正确的是________

A．A→B过程中，外界对气体做功

B．B→C过程中，气体分子的平均动能增大

C．C→D过程中，单位时间内碰撞单位面积器壁的分子数增多

D．D→A过程中，气体分子的速率分布曲线不发生变化

(2)该循环过程中，内能减小的过程是________(选填“A→B”“B→C”“C→D”或“D→A”)．若气体在A→B过程中吸收63 kJ的热量，在C→D过程中放出38 kJ的热量，则气体完成一次循环对外做的功为________kJ.

(3)若该循环过程中的气体为1 mol，气体在A状态时的体积为10 L，在B状态时压强为A状态时的.求气体在B状态时单位体积内的分子数．(已知阿伏加德罗常数NA＝6.0×1023 mol－1，计算结果保留一位有效数字)

(1)下列说法正确的是________．

A．温度可以自发地从高温物体传递到低温物体

B．分子数和温度相同的物体不一定有相同的内能

C．第二类永动机不可能制成的原因是其违背了能量守恒定律

D．热量能够从低温物体传递到高温物体

(2)如图甲所示，一导热性能良好、内壁光滑的汽缸水平放置，横截面积S＝2×10－3 m2、质量m＝4 kg，厚度不计的活塞与汽缸底部之间封闭了一部分气体，此时活塞与汽缸底部之间的距离为24 cm，在活塞的右侧12 cm处有一对与汽缸固定连接的卡环，气体的温度为300 K，大气压强p0＝1.0×105 Pa.现将汽缸竖直放置，如图乙所示，取g＝10 m/s2.求：

①活塞达到卡环时的温度；

②加热到675 K时封闭气体的压强．

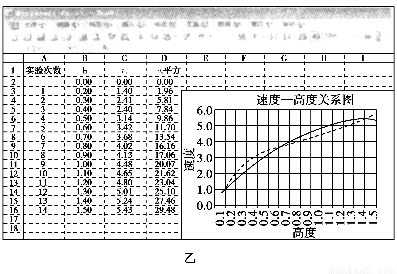

某学校物理兴趣小组利用光控实验板进行了“探究自由落体的下落高度与速度之间的关系”的实验，如图甲所示．同学将数据记录在Excel软件工作簿中，利用Excel软件处理数据，如图乙所示，小组进行探究，得出结论．

在数据分析过程中，小组同学先得出了vB－h图象，继而又得出v－h图象，如图丙、丁所示：

请根据图象回答下列问题：

(1)小明同学在得出vB－h图象后，为什么还要作出v－h图象？________________________ ________________________________________________.

(2)若小球下落过程机械能守恒，根据实验操作及数据处理，求出图丁图象的斜率为k，则重力加速度g＝________.

某同学为了较精确地测量一节干电池的电动势和内电阻，在实验室准备了下列器材：

A．待测干电池E一节

B．电流表(满偏电流3.0 mA，内阻为100 Ω)

C．电流表(量程0～0.6 A，内阻约为1 Ω)

D．滑动变阻器R1(0～10 Ω，额定电流为2 A)

E．滑动变阻器R2(0～1 kΩ，额定电流为1 A)

F．定值电阻R0(阻值为900 Ω)

G．开关一个，导线若干

该同学设计了如图甲所示的电路图．

(1)为了能比较精确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选__________(填写序号字母)．

(2)根据电路图，该同学将实物连接起来，组成了图乙所示的完整电路，但有两根导线连接错误，请你帮助该同学改正(在连接错误的导线上打“×”，并用笔画线代替导线画出正确的连接)．

(3)如图丙所示，是该同学根据正确的实验操作得到两电流表的多组示数而作出的图线．由图可知，被测干电池的电动势为________ V，内电阻为________ Ω.(保留3位有效数字)
