如图是一个三输入端三个门电路组成的复合门电路，当C端输入“0”时，A、B端输入为何值时输出端Y输出为“0”

A．0　0???? ??? B．0　1???????????? C．1　0?????? D．1　1

（4分）如图所示，甲图中二十分度的游标卡尺的读数是???????? cm；甲乙中螺旋测微器的读数为??????????? mm。

（8分）实验室中测量某一电阻的阻值。

（1）选用“×l0”的电阻挡，正确操作后，该电阻的示数如图，则该R约为????? Ω；

（2）某同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测电阻R??????????????????????????? 直流电源E（电动势4 V，内阻不记）

电流表A1（量程0～4 mA，内阻约50Ω ）??? 电流表A2（量程0～10 mA，内阻约30Ω）

电压表V1（量程0～3 V，内阻约10kΩ）???? 电压表V2（量程0～l5 V，内阻约25kΩ）

滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）

滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）

开关S，导线若干

为使实验误差较小，要求测得多组数据进行分析，应选择的器材有待测电阻R、电源E、开关、导线以及???????????????? （填仪器符号）；

（3）请在答题卡线框内画出测量的电路图．

（共8分）某同学用电流表和电压表测干电池的电动势和内阻时，连接电路的实物图如图所示。

（1）指出该同学接线中错误的和不规范的做法是????? ；

A.滑动变阻器，不起变阻作用

B.电流表接线有错

C.电压表量程选用不当

D.电压表接线有错

（2）在答题卡线框内画出这个实验的正确电路图。

（3）实验桌上有下列三种器材，需要选择

A.新电池一节

B.旧电池一节

C.滑动变阻器（10Ω,2A）?

D.滑动变阻器（500Ω,2A）

E.电压表（3V，3000Ω）?? F.电压表（3V，5000Ω）

为了减小实验误差，则干电池、滑动变阻器和电压表应分别选用??????????? （只填序号）。

（8分）如图所示，电源电动势E=10V、内阻r=0.5Ω，标有“８Ｖ，１６Ｗ”的灯泡Ｌ恰能正常发光，电动机Ｍ的绕线电阻R=1Ω，求：

（1）电路中的总电流；

（2）电源的总功率；

（3）电动机的输出功率。

（8分）如图所示，电荷量为－e，质量为的电子从点沿与电场垂直的方向进入匀强电场，初速度为，当它通过电场中点时，速度与场强方向成角，不计电子的重力，求：

（1）电子经过点的速度多大；

（2）两点间的电势差多大。

（9分）如图所示，导体杆质量为，电阻为，放在与水平面夹角为的倾斜金属导轨上，导轨间距为，电阻不计，系统处在竖直向上的匀强磁场中，磁感应强度为，电源的内阻不计,重力加速度为。求：

（1）若导体光滑时,电源的电动势为多大能使导体杆静止在导轨上；

（2）若导体杆与导轨间的动摩擦因数为，且不通电时导体杆不能静止在导轨上，要使杆在导轨上匀速下滑，电源的电动势应为多大。

（9分）如图所示，匀强磁场宽L=30cm，B=3.34×10-3 T，方向垂直纸面向里，设一质子以v0=1.6×105 m/s的速度垂直于磁场B的方向从小孔C射入磁场，然后打到照相底片上的A点，质子的质量为1.67×10-27 kg；质子的电量为1.6×10-19 C．求：

（1）质子在磁场中运动的轨道半径r；

（2）A点距入射线方向上的O点的距离H；

（3）质子从C孔射入到A点所需的时间t．（，结果保留1位有效数字）

关于力的概念，下列说法正确的是(　　)

A．一个力必定联系着两个物体，其中每个物体既是受力物体，又是施力物体

B．放在桌面上的木块受到桌面对它向上的弹力，这是由于木块发生微小形变而产生的

C．压缩弹簧时，手先给弹簧一个压力F，等弹簧再压缩x距离后才反过来给手一个弹力

D．根据力的作用效果命名的不同名称的力，性质可能也不相同

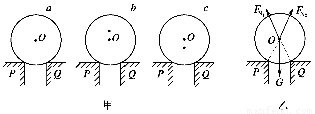

三个相同的支座上分别搁着三个质量和直径都相等的光滑圆球a、b、c，支点P、Q在同一水平面上．a的重心位于球心，b、c的重心分别位于球心的正上方和正下方，如图甲，三球皆静止，支点P对a球的弹力为FNa，对b球和c球的弹力分别为FNb和FNc，则(　　)

A．FNa＝FNb＝FNc????????? B．FNb>FNa>FNc

C．FNb<FNa<FNc? ????????? D．FNa>FNb＝FNc
