如图所示，细线拴一带负电的小球在竖直向下的匀强电场中作圆运动。假 设小球所受的电场力qE与重力G的大小关系为qE=G，且小球运动到最低点a处的速率为va，运动到最高点b处的速率为vb，则va与vb的关系为（??? ）

A.va>vb?????? B．va=vb

C．va<vb??? D．条件不足，无法确定

用电压表检查如图电路中的故障，S闭合后，测得Uad＝5.0 V，Ucd＝0 V，Ubc＝0 V，Uab＝5.0 V，则此故障可能是（???? ）

L断路    B．R断路?? C．R′断路   D．S断路

A、B是一条电场线上的两个点,一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点,其速度—时间图象如图所示.则这一电场可能是下图中的（???? ）

如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（???? ）

A．电压表读数减小

B．电流表读数减小

C．质点P将向上运动

D．R3上消耗的功率逐渐增大

磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程。已知某一表头G，内阻Rg=30，满偏电流Ig=5mA，要将它改装为量程为0~3A的电流表，所做的操作是（??? ）

A．串联一个570的电阻?????? B．并联一个570的电阻

C．串联一个0.05的电阻????? D．并联一个0.05的电阻

一只电炉的电阻丝和一台电动机线圈电阻相同，都为R。设通过它们的电流相同（电动机正常运转），则在相同的时间内（????? ）

A．电炉和电动机产生的电热相等

B．电动机消耗的功率大于电炉消耗的功率

C．电炉两端电压小于电动机两端电压

D．电炉和电动机两端电压相等

用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是（????? ）

A．应选用旧的干电池作为被测电源，以使电压表读数变化明显

B．应选用内阻较小的电压表和电流表

C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载

D．使滑动变阻器阻值尽量大一些，测量误差才小

如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0且R0<r，变阻器的全阻值为R，关于各部分的功率，有关说法正确的是（????? ）

A．当R=R0+r，R上消耗的功率达到最大值；

B．当R=0，R0上消耗的功率达到最大值；

C．当R0=R+r，R0上消耗的功率达到最大值;

D．当R+R0=r，电源的输出功率达到最大值；

如图所示为闭合电路中两个不同电源的U—I图像，则下列说法中正确的是（????? ）

A．电动势E1=E2，短路电流I1>I2

B．电动势E1=E2，内阻r1>r2

C．电动势E1>E2，内阻r1>r2

D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大

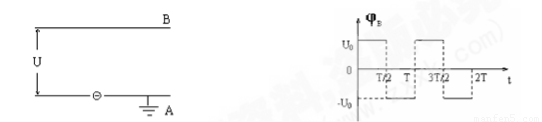

如图，A、B是一对平行金属板，在两板间加有周期为T的交变电压U0，A板电势φA=0，B板电势φB随时间t变化规律如图．现有一电子从A板的小孔进入两板间的电场中，设电子的初速和重力的影响均可忽略，则（??? ）

A．若电子是在t=0时刻进入的，它将一直向B板运动

B．若电子是在t=T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上

C．若电子是在t=3T/8时刻进入的，它可能时而向B板运动，时而向A板运动，最后打在B板上

D．若电子是在t=T/2时刻进入的，它可能时而向B板运动，时而向A板运动
