在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：
A干电池1节            B滑动变阻器(0～20Ω)；
C滑动变阻器(0～1kΩ)； D电压表(0～3V)；
E电流表(0～0.6A)；     F电流表(0～3A)；
G开关、导线若干
其中滑动变阻器应选   ，电流表应选   。
（2）为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。

（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=      V ，内电阻r=     Ω。

为了测定一节干电池的电动势和内电阻，现准备了下列器材：
A被测干电池（电动势约1.5V，内阻约1.0Ω）
B灵敏电流表G（满偏电流3.0mA，内阻10Ω）
C电流表A（量程0～0.60A，内阻0.10Ω）
D滑动变阻器R₁（0～20Ω，10A）
E滑动变阻器R₂（0～100Ω，1A）
F定值电阻R₃=990Ω
G电键和导线若干
（1）为了能较为准确地进行测量，也为了操作方便，实验中应选用的滑动变阻器是_____。
（2）请在下图矩形框中画出实验电路图。

（3）图为某同学根据正确的电路图作出的I₁-I₂图线（I₁为灵敏电流表G的示数，I₂为电流表A的示数），由该图线可得：被测干电池的电动势E =_____V，内电阻r =____Ω。

一个量程为 0～300μA的电流表，内阻为1000Ω，再给它串联一个 99000Ω的电阻，将它改装成电压表，改装后电压表的量程为 _   ___V ，用它来测量一段电路两端的电压时，表盘指针如图，这段电路两端的电压是        V

某同学为了研究某压敏电阻的伏安特性，通过实验得到了该压敏电阻的伏安特性曲线如图所示。

①该同学所用蓄电池的电动势为6V，还有导线、开关及以下器材：
电流表有两个量程,分别为量程A(0～3A)和量程B(0～0. 6A)
电压表有两个量程,分别为量程C(0～3V)和量程D(0～15V)
滑动变阻器有两种规格,分别为E(0～10Ω，1.0A)和F(0～200Ω，1.0A)
则电流表选      量程，电压表选      量程,滑动变阻器选      规格．(填代号)
②请在答题卡的方框中画出该实验电路图。

下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：
表1电阻R＝15Ω

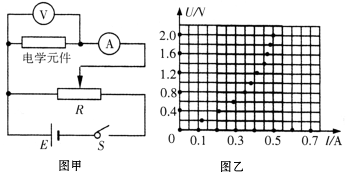

（9分）某同学用图甲所示的电路探究电学元件的U-I关系，得到的数据描在图乙所示的坐标纸上．

（1）观察图乙所描数据点的分布情况，画出电学元件的U-I曲线；
（2）当电压表示数U＝2.OV时，元件的电功率值为        W（保留2位有效数字），此值与元件的实际功率值相比        （填“偏大”、“偏小”或“相等”）；
（3）如果把这个电学元件直接接在一个电动势为1.5V、内阻为2.O的电池两端，则电学元件两端的电压是        V．

（4分）用欧姆表测电阻时，将选择开关置于合适的挡位后，必须先将两表笔短接，调整        旋钮，使指针指在欧姆刻度的“0”处．若选择旋钮在“×100”位置，指针在刻度盘上停留的位置如图所示，所测量电阻的值为        ．

（10分）某研究性学习小组用左下图所示的电路测定一个额定电压为6V、额定功率为3W的直流电动机的机械效率。
（1）根据电路图完成实物图的连线；

（2）实验中保持电动机两端电压U恒为6V，重物每次匀速上升的高度h均为1.5m，所测物理量及测量结果如下表所示：

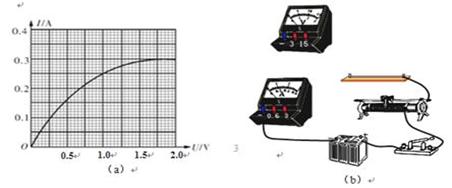

（9分）表格中所列数据是测量小灯泡U－I关系的实验数据：

为了测定一节旧干电池的电动势和内阻（内阻偏大），配备的器材有：
A．电流表A（量程为0.6A）
B．电压表V（量程为1V，内阻为1.2kΩ）
C．滑动变阻器R₁（0~10Ω，1A）
D．电阻箱R₂（0~9999.9Ω）
某实验小组设计了如图所示的电路．

1实验中将量程为1V电压表量程扩大为2V，电阻箱R₂的取值应为    kΩ．

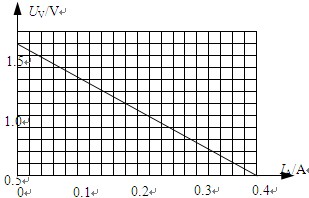

2利用上述实验电路进行实验，测出多组改装后的电压表读数U_V与对应的电流表读数I_A，利用U_V–I_A的图象如图所示．由图象可知，电源的电动势E=    V，内阻r=    Ω．
