某型号多用电表的欧姆表盘中间数值约为15，现用该表的欧姆档测量阻值约为270k的电阻．在多用电表中S为选择开关，p为欧姆档调零旋钮，以下给出的最可能的实验操作步骤，把你认为正确步骤前的字母按照合理的顺序填写在横线上．____

某同学在探究规格为“6V，3W”的小电珠伏安特性曲线实验中：
①在小电珠介入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。（填选项前的字母）
A.直流电压10V      B.直流电流5Ma      C.欧姆× 100       D.欧姆× 1
②该同学采用图甲所示的电路进行测量。图中R为滑动变阻器（阻值范围0~20,额定电流1.0A），L为待测小电珠，V为电压表（量程6V，内阻20k），A为电流表（量程0.6A，内阻1）,E为电源（电动势8V，内阻不计），S为开关。
Ⅰ.在实验过程中，开关S闭合前，滑动变阻器的滑片P应置于最______端；（填“左”或“右”）
Ⅱ.在实验过程中，已知各元器件均无故障，但闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是______点至________点的导线没有连接好；（图甲中的黑色小圆点表示接线点，并用数字标记，空格中请填写图甲中的数字，如“2点至3点”的导线）

Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________。（填“不变”、“增大”或“减小”）

实验桌上有下列实验仪器：
A、待测电源一个(电动势约3V,内阻约2Ω)
B、直流电流表(量程0～0.6A，内阻约0.22Ω)
C、直流电流表(量程0～3A，内阻约0.1Ω)
D、直流电压表(量程0～3V，内阻约15kΩ)
E、滑动变阻器(阻值范围为0～15Ω，允许最大电流为1A)
F、滑动变阻器(阻值范围为0～500Ω，允许最大电流为1A)
G、开关 、导线若干
请你解答下列问题：
（1）你选择的直流电流表是        ；你选择的滑动变阻器是        。(填代号)。

（2）某同学根据测出的数据，作出U—I图线如图所示，则由图象可得所测电源的电动势E=     V，内电阻r=       Ω。

(1)用多用电表的欧姆挡测量阻值约为几十kΩ的电阻Rx，请你完成正确步骤，其中S为选择开关，P为欧姆挡调零旋钮，
a．旋转S使其尖端对准欧姆挡         。（“×1 k”或“×100”）
b．将两表笔         ，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔
c．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
d．旋转S使其尖端对准OFF挡，并拔出两表笔
(2)正确操作后，多用电表的指针位置如图所示，此被测电阻Rx的阻值约为________Ω.

用伏安法测电阻，可采用如图所示的甲、乙两种接法。如所用电压表内阻为5000Ω，电流表内阻为0.5Ω。

（1）当测量100Ω左右的电阻时，宜采用    电路；
（2）两电表的读数分别为12 V、0.1 A,则此电阻的测量值为      Ω，测量值比真实值     。（“大”或“小”）

(10分)某同学为了研究一个小灯泡的灯丝电阻随温度的升高而变化的规律，用实验得到下表所示的数据（I和U分别表示小灯泡的电流和电压），则：

（10分）用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：
A.电压表V （量程3V）    B.电流表A₁（量程0.6A）   C.电流表A₂（量程3A）
D.定值电阻R0（阻值4Ω，额定功率4W）
E.滑动变阻器R（阻值范围0—20Ω，额定电流1A）

（1）电流表应选         ；(填器材前的字母代号)
（2）将图乙中的实物按图甲的电路连线；
（3）根据实验数据作出U—I图像（如图丙所示），则蓄电池的电动势E=      V，内阻r=     Ω；
（4）定值电阻R₀在电路中的作用是            （只要求写出一点）。

（6分）在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材：
A．小灯泡(3.8 V,1.5 W)
B．直流电源(电动势4.5 V，内阻约0.4 Ω)
C．电流表(量程0～500 mA，内阻约0.5 Ω)
D．电压表(量程0～5 V，内阻约5000 Ω)
E．滑动变阻器R₁(0～5 Ω，额定电流2 A)
F．滑动变阻器R₂(0～50 Ω，额定电流1 A)
G．开关一个，导线若干

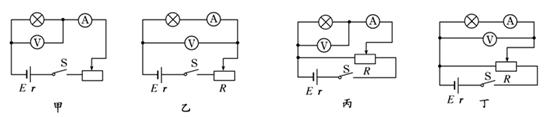

①如果既要满足测量要求，又要使测量误差较小，应选择如图所示的四个电路中的________，应选用的滑动变阻器是________(填器材前的字母)

②在描绘小灯泡的伏安特性时，以电流值作横坐标，电压值作纵坐标.所得的实际图线可能是下图图线中的_______________

图甲为某同学描绘额定电压为2.5V的小灯泡的I—U图线的实验实物图．
（1） 根据实物图，在虚线框内画出实验电路图.

（2）开关S闭合之前，图（甲）中滑动变阻器的滑片应该置于         （选填“A端”、“B端”或“AB正中间”）.

（3）利用实验数据绘出小灯泡的伏安特性曲线如图(乙)所示，分析曲线说明小灯泡电阻变化的特点：

（4）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A、B两端电压恒为2.5V，则此时灯泡L的功率约为         W（保留两位有效数字）

丙

在测定金属电阻率的实验中，金属导线长约0.8m，直径小于1mm，电阻在5Ω左右。
实验主要步骤如下：

⑴用毫米刻度尺测量金属导线的长度，测3次，求出平均长度L；

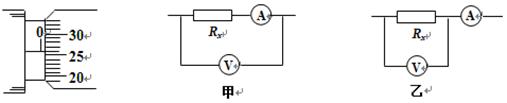

⑵在金属导线的3个不同位置用螺旋测微器测量直径，求出平均值d；其中一次示数如图所示，金属丝的直径为______________mm；
⑶用伏安法测量金属导线的电阻R。所用电流表量程0.6A，内阻约几欧；电压表量程3V，内阻约几千欧。实验电路中电压表和电流表的接法有以下甲乙两种，其中误差较小的是＿＿＿。用以上测量值（R、L、d）得到该金属电阻率的表达式为ρ=__________。
