物理兴趣小组的同学们从实验室中找到一只小灯泡，上边标称功率值为0.75W，额定电压值已模糊不清。他们想测定其额定电压值，于是先用欧姆表直接测出该灯泡的电阻约2Ω，然后根据公式计算出该灯泡的额定电压U ==V =1.23V。他们怀疑所得电压值不准确，于是，再利用下面可供选择的实验器材设计了一个电路进行测量。当电压达到1．23V时，发现灯泡亮度很弱，继续缓慢地增加电压，当达到2．70V时，发现灯泡已过亮，立即断开开关，并将数据记录在表中。

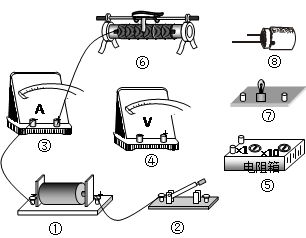

现有如图（见答题卷中本题插图）所示的实验器材，要完成伏安法“测定干电池的电动势和内阻”实验

(1)除已经连线的实验器材，你认为还需要哪些实验器材　　　　　（填器材编号）
(2)在答题卷相应位置本题插图所示的实物连线图上完成必需的导线连接。

(1)某同学在练习使用多用电表实验前，电表的指针如图所示，请问要调节　　　　　　才能进行接下来的实验。
（请写出开关的名称）

(2)进行正确调试以后，该同学进行了实验，请正确读出下图中多用电表指针对应的读数　　　　　　　

在“测定电源的电动势和内电阻”实验中，根据记录的数据画出的U—I图象，如图所示，该电源的电动势E = _________V；内阻r = _______Ω。

已知一个电阻额定功率为0.5W，用多用电表粗测其阻值约为18Ω，现用伏安法精确测它的阻值，电压可实现从零开始调节，实验器材有：
A、电流表（量程0—200mA，内阻20Ω）
B、电流表（量程0—3A，内阻0.1Ω）
C、电压表（量程0—3V，内阻10kΩ）
D、电压表（量程0—15V，内阻30kΩ）
E、滑动变阻器（0—20Ω，额定电流2A）
F、滑动变阻器（0—2000Ω，额定电流1A）
G、输出电压为12V的直流电源
①实验中电流表应选用      ，电压表应选     ，滑动变阻器选用    （填字母符号）。
②在答题卡的虚线框内画出实验电路图。

某课题研究小组，选用下列器材测定某型号手机所用锂电池的电动势E和内阻r．（电动势约为4V，内阻在几欧到几十欧之间）

A．电压表V（量程6V，内阻约为6.0 k）

B．电流表A（量程2 mA，内阻约为50）

C．电阻箱R（0~ 999.9）

D．开关S一只、导线若干

一个定值电阻，其阻值约在40~ 50之间，现需要测量其阻值。给出的实验器材有：
电池组E：（电动势9V，内阻不计 ）         电压表V：（量程0—10V，内阻1K）
电流表A :（量程0~ 300mA，内阻约为0.9）滑动变阻器R:（阻值范围0~ 20，额定电流1A）
电键S、导线若干
测量中为了减小测量误差，并要求电流、电压能从零开始变化，则电流表应采用        接法（填内或外），滑动变阻器应采用         式（填限流或分压）。

为了测定一节干电池的电动势和内电阻，现准备了下列器材：
①待测干电池E（电动势约1.5 V，内阻约为1.0 Ω）
②电流表G（满偏电流3.0 mA，内阻为10 Ω）
③电流表A（量程0～0.60 A，内阻约为0.10 Ω）
④滑动变阻器R₁（0～20 Ω，2 A）        ⑤滑动变阻器R₂（0～1000 Ω，1 A）
⑥定值电阻R₃＝990 Ω                   ⑦开关和导线若干

（1）为了能尽量准确地进行测量，也为了操作方便，实验中应选用的滑动变阻器是________（填仪器字母代号）；
（2）请在图甲所示的方框中画出实验电路原理图，并注明器材的字母代号；
（3）图乙所示为某同学根据正确的电路图做出的I₁－I₂图线（I₁为电流表G的示数，I₂为电流表A的示数），由该图线可求出被测干电池的电动势E＝________V，内电阻r＝________Ω。

某同学用电流表和电压表测干电池的电动势和内
阻时，连接电路的实物图如图所示。

⑴ 指出该同学接线中错误的和不规范的做法是(    )
A.滑动变阻器，不起变阻作用   B.电流表接线有错
C.电压表量程选用不当         D.电压表接线有错
⑵ 在虚线框内画出这个实验的正确电路图。

⑶ 实验桌上有下列三种器材，需要选择
A.新电池一节
B.旧电池一节
C.滑动变阻器(10Ω,2A)
D.滑动变阻器(500Ω,2A)
E.电压表(3V，3000Ω)   F.电压表(3V，5000Ω)
为了减小实验误差(只填序号)，则干电池应选用           ；
滑动变阻器应选用       ；电压表应选用           。

测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题


（1）在闭合开关之前移为防止电表过载而动滑动变阻器的滑动头P应放在 _____ 处
（2）现备有以下器材：
A．干电池1个              B．滑动变阻器（0～50Ω）
C．滑动变阻器（0～1750Ω） D．电压表（0～3V）
E．电压表（0～15V）        F．电流表（0～0.6A）
G．电流表（0～3A）
其中滑动变阻器应选___   _，电压表应选_      __，
电流表应选_ _  __。(填字母代号)
（3）右图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E =__     V，
内电阻r =__    _Ω。
