指针式多用表是实验室中常用的测量仪器，请完成下列问题：
（1）在使用多用电表测量时，指针的位置如图（a）所示，若选择开关拨至“×1”挡，则测量的结果为_________；若选择开关拨至“50mA”挡，则测量结果为__________。

（2）多用电表测未知电阻阻值的电路如图（b）所示，电池的电动势为ε、内阻为r， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图像如图（c）所示，
则该图像的函数关系式为_____________________；

（3）下列根据图（c）中I-R_x图线做出的解释或判断中正确的是（）（多选）

欲用伏安法测定一段阻值约为5Ω左右的电阻，要求通过待测金属导线的电流强度能在0—0.5A范围内改变,现备有以下器材：
A、电池组（3V，内阻1Ω)        　　　　
B、电流表（0—3A，内阻约0.0125Ω）
C、电流表（0—0.6A，内阻约0.125Ω）
D、电压表（0—3V，内阻约3KΩ）
电压表（0—15V，内阻约15KΩ）　　
滑动变阻器（0—20Ω，额定电流1A）
G、滑动变阻器（0—2000Ω，额定电流0.3A）
H、电键、导线
⑴ 上述器材中应选用                   （填各器材前字母序号）
⑵请按要求画出测量待测金属导线电阻R_x的电路图

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ，其电阻值大约为300Ω。步骤如下：
（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为 mm；

（2）用螺旋测微器测量其直径如上图，由图可知其直径为 mm；

（3）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A₁（量程0～4mA，内阻约50Ω）；电流表A₂（量程0～10mA，内阻约30Ω）；
电压表V₁（量程0～3V，内阻约10kΩ）；电压表V₂（量程0～15V，内阻约25kΩ）；
直流电源E（电动势4V，内阻不计）；滑动变阻器R₀（阻值范围0～15Ω，允许通过的最大电流2.0A）；开关S；
导线若干。
为使实验误差较小，要求测得多组数据进行分析，
①在可供选择的器材中，应该选用的电流表是_______，应该选用的电压表是_______。
②请在右框中画出测量的电路图，并标明所用器材的代号。

③请将实物图连线成为实验电路。

在“描绘小灯泡的伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流。现有如下器材：
直流电源（电动势3.0V，内阻不计）
电流表A₁（量程3A，内阻约0.1Ω）
电流表A₂（量程600mA，内阻约5Ω）
电压表V₁（量程3V，内阻约3kΩ）
电压表V₂（量程15V，内阻约200kΩ）
滑动变阻器R₁（阻值0~10Ω，额定电流1A）
滑动变阻器R₂（阻值0~1kΩ，额定电流300mA）
① 在该实验中，电流表应选择____________（填“A₁”或“A₂”），电压表应选择____________（填“V₁”或“V₂”），滑动变阻器应选择____________（填“R₁”或“R₂”）。
② 某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图。

③ 该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好。但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为_______。
④ 下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并作出该小灯泡的伏安特性曲线。

	U（V）	I（A）
1	0	0
2	0.5	0.17
3	1.0	0.30
4	1.5	0.39
5	2.0	0.45
6	2.5	0.49

⑤若将该灯泡与一个6.0Ω的定值电阻串联，直接接在题中提供的电源两端，请估算该小灯泡的实际功率P =_________W（保留两位有效数字）。(若需作图，可直接画在第④小题图中)

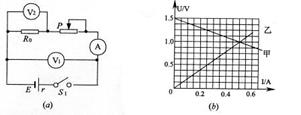

两位同学在实验室利用如图（a）所示的电路测定定值电阻R。、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V₁ 的测量数据，另一同学记录的是电流表A和电压表V₂的测量数据，并根据数据分别描绘了如图（b）所示的两条U-I直线，回答下列问题：

（1）根据甲乙两同学描绘的直线，可知甲同学是根据电压表（填“V₁”或“V₂”）和电流表A的数据描绘的图线，并可以测得和（填写物理量符号及计算结果）；乙同学是根据电压表（填“V₁”或“V₂”）和电流表A的数据描绘的图线，并可以测得（填写物理量符号及计算结果）
（2）该电路中电流表的读数（填：“可能”或“不可能”）达到0.6A，理由是。

为了探究材料未知、横截面积不同的金属丝甲、乙的电阻，采用了如图所示的实验电路。A、B、C为两段金属丝的端点，F是卡在金属丝上可移动的小滑片。在实验过程中，将滑片F从A端滑向C端，滑过的距离AF记为X，电压表、电流表的示数分别记为U、I。

（1）用游标卡尺测出金属丝甲的直径d，测量结果如图所示，d=         mm；甲的电阻率的表达式ρ_甲=               (用题目所给字母表示)

（2）电压表读数U随距离X的变化数据如下表，请绘出U随X变化的图线（描绘在答卷纸上）。

（3）在数据的测量过程中滑动变阻器的滑片P是否需要不停地移动？
（4）若已测算出金属丝乙的横截面积为S=0.20mm²，电流表示数为I=1.20A，则金属丝乙的电阻率为               Ω·m

下图为“研究电磁感应现象”的实验装置,部分导线已连接。.

(1)将图中所缺的导线补接完整.
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后.将原线圈迅速插入副线圈时，灵敏电流计指针将向__________偏.原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向__________偏.

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组（3V，内阻约1Ω）               B.电流表（0～3A，内阻约为0.0125Ω）
C.电流表（0～0.6A，内阻约为0.125Ω）    D.电压表（0～3V，内阻约为3 kΩ）
E.电压表（0～15V，内阻约为15 kΩ）      F.滑动变阻器（0～20Ω，额定电流1 A）
G.滑动变阻器（0～2000Ω，额定电流0.3 A）        H.开关、导线
（1）上述器材中应选用的是               ；（填写各器材的字母代号）（4分）
（2）实验电路应采用电流表            接法；（填“内”或“外”）（2分）
（3）为使通过待测金属导线的电流能在0～0.5 A范围内改变,请按要求画出测量待测金属导线的电阻R_x的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路。
