传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻阻值随温度变化的图线如图甲所示，图乙是由热敏电阻R₁作为传感器制作的简单自动报警器的线路图。

（1）为了使温度过高时报警器响铃，c应接在　　　　　　　　处（填a或b）。
（2）若使启动报警的温度提高些，应将滑动变阻器滑片P向　　　移动（填左或右）。
（3）如果在调试报警器达最低报警温度时，无论如何调节滑动变阻器滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路不能正常工作的原因可能是                                     （写出一个）。

如图甲所示为加速度计的原理图：支架AB固定在待测系统上，滑块穿在AB之间的水平光滑杆上，并用轻弹簧连接在A端，其下端有一活动臂可在滑动变阻器上自由滑动。随着系统沿水平方向做变速运动，滑块相对于支架将发生位移，并通过电路转换成电信号从电压表输出。已知电压表量程为8V，滑块质量m=0.1kg，弹簧劲度系数k=20N／m，电源电动势E=10V，内阻不计，滑动变阻器总电阻值R=40Ω，有效总长度l=8cm．当待测系统静止时，滑动触头P位于变阻器R的中点，取A→B方向为正方向。

（1）该加速度计能测量的最大加速度为            m/s²。
（2）为保证电压表能正常使用，图甲电路中电阻R₀至少       Ω。
（3）根据R₀的最小值，将电压表盘上的电压刻度改成适当的加速度刻度，如图乙，电压4V对应加速度为            ，电压6V对应加速度为            （要求用正负号表示加速度方向）。

某同学通过查找资料自己动手制作了一个水果电池（电动势约为4.5V，内阻约为1.5Ω），现要测量这个电池的电动势和内阻，他从实验室借到一个开关、一个滑动变阻器 (最大阻值为12Ω，),一只电压表（量程为3V,内阻约为15kΩ），一只电流表（量程为 0.6A,内阻约为2Ω），一个定值电阻＝5 Ω和若干导线。

（1）该同学利用上述器材设计了如图甲所示的实验电路，开关闭合前滑动变阻器接入电路的阻值应调到_________(填最大、最小)。
（2）断开开关S，调节滑动变阻器的阻值，再闭合开关S，读取并记录电压表的示数及电流表的示数．改变滑动变阻器滑片的位置，多次重复上述操作，可得到多组电压值及电流值，并以为纵坐标，以为横坐标，画出的关系图线(该图线为一直线)，如图乙所示．由图线可求得电池组的电动势＝____V，内阻＝______Ω.(保留两位有效数字)
（3）利用该实验电路测出的电动势和内阻与真实值和相比，理论上____，______ (填“＞”“＜”或“＝”)．引起该实验系统误差的主要原因是___________.

用伏安法测量金属丝的电阻R_x（约为50 Ω），实验室备有下列实验器材：
A．电源（电动势为4.5V，内阻约为0.3 Ω)
B．电压表(量程3 V，内阻约为15 kΩ)
C．电压表(量程15 V，内阻约为75 kΩ)
D．电流表 (量程60mA，内阻约为11 Ω)
E．变阻器(0～5Ω,  0.6 A)
F．开关S，导线若干
（1）电压表应选择 (填字母代号)__________；
（2）为尽可能提高实验的精确度，请你在虚线框中画出合理的电路原理图。

（3）在某次测量时电流表的示数如图，则="_________A," 若用螺旋测微器测得金属丝的直径如图，则="________mm" .

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

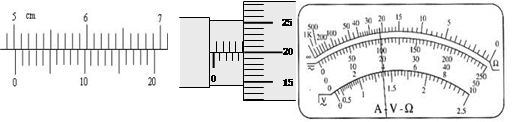

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为         mm；

（2）用螺旋测微器测量其直径如上图，由图可知其直径为        mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为        Ω。
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R  直流电源E（电动势4V，内阻不计） 开关S  导线若干电流表A1（量程0～4mA，内阻约50Ω）电流表A2（量程0～10mA，内阻约30Ω）电压表V1（量程0～3V，内阻约10kΩ）电压表V2（量程0～15V，内阻约25kΩ）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）电流表选择        ，电压表选择        ，滑动变阻器选择       。

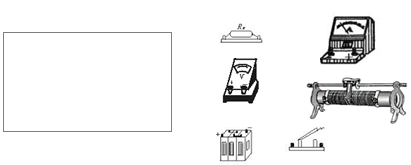

（5）为使实验误差较小，要求测得多组数据进行分析，请在框中画出测量的电路图，并连接实物图。

在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材：
A．小灯泡（3.8 V，1.5 W）
B．直流电源（电动势4.5 V，内阻约0.4 Ω）
C．电流表（量程0~500 mA，内阻约0.5 Ω）
D．电压表（量程0~5 V，内阻约5000 Ω）
E．滑动变阻器R₁（0~5 Ω，额定电流2 A）
F．滑动变阻器R₂（0~50 Ω，额定电流1 A）
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如下图所示的四个电路中的          ，应选用的滑动变阻器是             （选填R₁或R₂）。

（双选）在使用多用电表测电阻时，以下说法正确的是（      ）

把电流表改装成电压表的实验中所用电流表G的满偏电流I_g=200μA，内阻估计在400－600Ω之间。（12分）
（1）按图测定电流表G的内阻R_g，需要选用合适的器材，现有供选用的器材如下：

并联电路的总电阻小于任一支路的电阻；若某一条支路电阻减小，则总电阻      ；若少一条支路，则总电阻     ；（填减小、增大、不变）

如图所示，小灯泡的伏安特性曲线A、B，由图可知，R_A     R_B，两者并联时流过的电流I_A        I_B（填大于、小于、等于）
