某实验小组用伏安法测量一个定值电阻的阻值,现有实验器材如下表
| 器 材 | 代码 | 规 格 |
| 待测电阻 | Rx | 约100Ω |
| 电流表 | A1 | 量程0~30mA,内阻50Ω |
| 电流表 | A2 | 量程0~200mA,内阻10Ω |
| 电压表 | V | 量程0~3V,电阻5kΩ |
| 稳压电源 | E | 输出电压4V,内阻不计 |
| 滑动变阻器 | R1 | 阻值范围0~1KΩ,允许最大电流0.5A |
| 滑动变阻器 | R2 | 阻值范围0~15Ω,允许最大电流1A |
| 开关一个,导线若干 | ||
(2)在实物图中完成其余连线使之成为完整的实验电路。
某同学在研究标有“3V,0.3A”字样的小灯泡的伏安特性曲线的实验中得到一组U和I的数据:
| 编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| U/V | 0.20 | 0.60 | 1.00 | 1.40 | 1.80 | 2.20 | 2.60 | 3.00 |
| I/A | 0.020 | 0.060 | 0.100 | 0.140 | 0.170 | 0.190 | 0.200 | 0.205 |
(2)在左方格纸内画出I-U图线;
(3)根据I-U图线分析可以看出,当通过小灯泡的电流逐渐增大时,灯丝电阻的变化情况是 ;小灯泡工作电压为3V时,测得实际电功率为________________W。
下列说法正确的是( )
| A.欧姆表的每一挡的测量范围是从0到∞ |
| B.用不同挡次的欧姆表测量同一电阻的阻值,误差大小是一样的 |
| C.用欧姆表测电阻,选不同量程时,指针越靠近右边误差越小 |
| D.用欧姆表测电阻,选不同量程时,指针越接近刻度盘中央时,误差越小 |
(12分) 现用伏安法研究热敏电阻在不同温度下的伏安特性曲线要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻Rx和温度计插入带塞的保温杯中,杯内有一定量的冷水,其他备用的仪器和器具有:盛有热水的热水瓶(图中未画出)、电源(3V、电阻可忽略)、直流电流表A(内阻约1Ω)、直流电压表V(内阻约5kΩ)、滑动变阻器R(0~20Ω)、开关K、导线若干。![]()
(1)在图(a)中的方框中画出实验电路图,要求测量误差尽可能小。
(2)根据电路图,在图(b)的实物图上连线。
(3)完成接线后的主要实验步骤正确的顺序是:_____________
| A.绘出各测量温度下热敏电阻的伏安特性曲线。 |
| B.往保温杯中加入一些热水,待温度稳定时读出温度计值; |
| C.重复前面步骤,测量不同温度下的数据; |
| D.调节滑动变阻器,快速测出几组电流表和电压表的值。 |

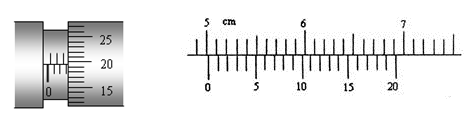

测定金属丝的电阻(阻值约为3Ω)时,要求通过金属丝的电流可以在0~0.6A之间变化。根据下列提供的实验器材,解答如下问题:
| A.量程0.6A,内阻0.5Ω的电流表 | B.量程3A,内阻0.01Ω的电流表 |
| C.量程3V,内阻6 kΩ的电压表 | D.量程15V,内阻30 kΩ的电压表 |
F、6V蓄电池
G、电键一个、导线若干
(1)电流表应选用 (填前面代号);电压表应选用 (填前面代号).
(2)请在方框中画出实验电路图,并在图11中用实线代替导线连接成符合实验要求的电路图。
(3)某同学根据实验数据画出金属丝的伏安特性曲线如图所示,可见金属电阻会随着温度的升高而 ,当通过金属丝的电流为0.5A时,其电阻为 Ω。
