在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6 V，1.5 W”的小灯泡、导线和开关外，还有：

（8分）为了描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯泡电压能从零开始变化．所给器材如下：
A．电流表（0~200mA，内阻约0.5Ω）
B．电流表（0~0.6A，内阻约0.01Ω）
C．电压表（0~3V，内阻约5kΩ）
D．电压表（0~15V，内阻约50kΩ）
E．滑动变阻器（0~10Ω，0.5A）
F．电源（3V）
G．电键一个，导线若干．
（1）（4分）为了完成上述实验，电流表应选择_________，电压表应选择________
（2）（4分）在Ⅱ卷的虚线框中画出完成此实验的原理图，并将实物按电路图补充完整．

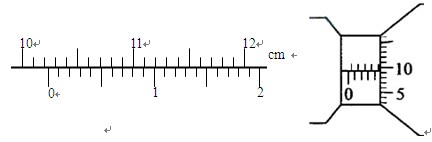

（8分）（1）下图中，游标卡尺读数      mm，螺旋测微器读数         mm

(2)多用电表粗测电阻，已经调零且选择开关指向欧姆挡“×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”挡位(选填“×100”或“×1”)；调零后测量，其表盘及指针所指位置如图，则待测电阻为________ Ω.

下图（甲）为某同学测绘额定电压为2.5 V小灯泡的I—U图线实验电路图．根据电路图，用笔画线代替导线，将图（乙）中的实物电路连接成完整实验电路．

（甲）                                        （乙）

某待测电阻的阻值大约为10Ω，为测量其阻值，实验室提供了下列可选用的器材

有一个小灯泡上标有“4 V、2 W”的字样，现在要用伏安法描绘这个灯泡的I—U图线．现有下列器材供选用：
A．电压表(0～5 V，内阻约10 kΩ)    B．电压表(0～15 V，内阻约20 kΩ)
C．电流表(0～3 A，内阻约1 Ω)      D．电流表(0～0.6 A，内阻约0.4 Ω)
E．滑动变阻器(10 Ω，2 A)         F．滑动变阻器(500 Ω，1 A)
G．学生电源(直流电压6 V)、开关、导线若干
(1)实验时，应选用下图中        （填甲或乙），

(2)实验中所用电压表应选_______，电流表应选用________，滑动变阻器应选用      ．(用序号字母表示)

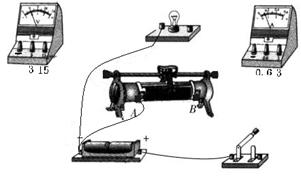

(3)把图中所示的实验器材用实线连接成实物电路图．

某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0～3V，3kΩ)、电流表(0～0．6A，1．0Ω)、滑动变阻器有R₁(10Ω，2A)和R₂(100Ω，0．1 A)各一只．

(1)实验中滑动变阻器应选用　　　　　　　(填“R₁”或“R₂”)。
(2)在图乙中用笔画线代替导线连接实验电路。
(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝　　　　V；内阻，r=　　　　Ω。

某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量。两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：

如图，是学生实验用的有两个量程的电压表刻度盘，当使用较小量程时,测量电压最大值不得超过   V每一小格表示       V；图中指针示数为       V．若使用的是较大量程，则表盘刻度每小格表示     V； 测量电压最大值不得超过           V。


如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数．若安培表的示数有显著变化，则待测电阻的阻值跟      表内阻可以比拟，伏特表应接在a、    两点，并且测量结果        .
