测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：

（1）现备有以下器材：
A．干电池1个
B．滑动变阻器（0～50Ω）
C．电压表（0～3V）
D．电压表（0～15V）
E．电流表（0～0.6A）
F．电流表（0～3A）
其中电压表应选      ，电流表应选      。(填字母代号)
（2）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势
E=       V，内电阻r =         Ω。

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6 V 3 W”，其他供选择的器材有：
电压表V₁（量程6 V，内阻20 kΩ)
电流表A₁（量程3 A，内阻0.2 Ω)
电流表A₂（量程0.6 A,内阻1 Ω）
变阻器R₁（0~1000 Ω，0.5 A)
变阻器R₂（0~20 Ω，2A）
学生电源E（6 V~8 V）
开关S及导线若干
实验中要求在电压表0~6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则在上述器材中，电流表应选_______，变阻器应选_______.
在右边方框中画出此实验的原理图.

应用阻值相同的两电阻线串联起来作为安培表的分路，其最大量度范围是1.5安培，现在把这两电阻线并联起来，再作为该安培表的分路，其最大量度范围度为3安培。那么这个安培表原来的最大量度范围是         。

用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别为0.1Ω和1KΩ，如图为所需的器材。

（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大。
（2）一位同学记录的6组数据见下表，试根据这些数据在图中画出U-I图线，根据图线求出电池的电动势E=_____V，内阻r=_____Ω。

在测定金属丝电阻率的实验中，金属丝长约0.8m，直径小于1mm，电阻在5Ω左右，实验步骤如下：

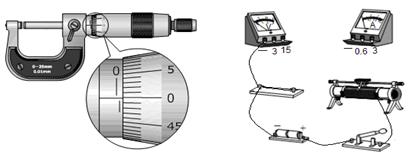

(1)用螺旋测微器测量金属丝直径如图，则图中读数为             ；

(2)用伏安法测量金属丝的电阻R。试把图中所给的器材连接成测量R的合适的线路。图中电流表的内阻接近lΩ ，电压表内阻为几千欧，电源的电动势为3V ，变阻器的阻值为0Ω~10Ω 。
(3)闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
a．若电流表示数为零、电压表示数为E，则发生故障的是               （填“待测金属丝”“滑动变阻器”或“电键”）。
b．若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至        档（填“欧姆×100”“直流电压10V”或“直流电流2.5mA”），再将红表笔连接电源正极进行排查。

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:
A.电池组（3 V,内阻1Ω）             B.电流表（0～3 A,内阻0.0125Ω）
C.电流表（0～0.6 A,内阻0.125Ω）        D.电压表（0～3 V,内阻3 kΩ）
E.电压表（0～15 V,内阻15 kΩ）         F.滑动变阻器（0～20Ω,额定电流1 A）
G.滑动变阻器（0～2 000Ω,额定电流0.3 A）           H.开关、导线
（1）上述器材中应选用的是                      ；（填写各器材的字母代号）
（2）实验电路应采用电流表           接法；（填“内”或“外”）

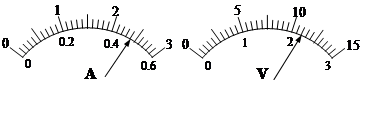

（3）设实验中,电流表、电压表的某组示数如图所示，图示中I=     A，U=     V。

（4）为使通过待测金属导线的电流能在0～0.5 A范围内改变,请按要求在下面框图中画出测量待测金属导线的电阻R_x的原理电路图。

在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．
　
(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来．(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(选填“A”或“B”)．
(3)如图是根据实验数据作出的U－I图象，由图可知，电源的电动势E＝________ V，内阻r＝____________ Ω.

静电计是测量电势差的仪器。指针偏转角度越大,金属外壳和上方金属小球间的电势差越大，实验装置如图。在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电势差越大。现对电容器充电后断开开关。若如图下方的说明来做实验，则甲图中两板间电势差________；乙图中两板间电势差________；丙图中两板间电势差________。（“变大”、“变小”或“不变”）

（4分）叶同学乔迁新居后，观察新家的电表如图所示，为了测试其是否准确，采用了如下方法：打开家中一盏“220V  100W”的电灯，将其它的电器全部关闭且不在待机状态，然后计时5分钟，若电表计电量准确，应该转动     圈。

（12分）在“测定金属丝的电阻率”的实验中，用伏安法测量金属丝的电阻（约为5Ω）时，备有下列器材：
