现用伏安法研究某电子器件R_x的伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些）。备用的仪器有：直流电源（12V）、电流传感器、电压传感器、滑动变阻器（0~10Ω）、电键、导线若干。
（1）在方框中画出实验电路图。

（2）如图所示是R_x的伏安特性曲线。从图中可看出，当电流超过某一数值后，其电阻迅速________（填“增大”或“减小”）；
（3）若R_x与标有“6V，9W”的灯泡串联后，接入直流电源两端，灯泡恰能正常发光。则此时该电子器件两端的电压是________V，该直流电源的内阻是________Ω。

用伏安法测定两节干电池组成的电源的电动势E和内电阻r。实验中共测出五组数据，
如下表所示：

用多用电表的欧姆挡测量阻值约为几十kW的电阻R_x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上_________________________。
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准OFF档，并拔出两表笔。

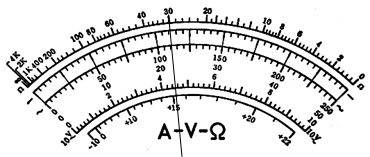

某次测量指针位置如右图所示，则被测电阻的阻值约为_______________W。

（8分）小灯泡灯丝的电阻会随温度的升高而变化，因而引起功率变化。一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（0-3V，约3kΩ），电流表（0-0.6A，约0.1Ω），电池，开关，滑动变阻器，待测小灯泡，导线若干。实验时，要求小灯泡两端电压从0逐渐增大到额定电压。
（1）在虚线框内画出实验电路图（3分）

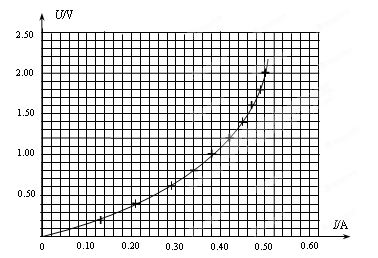

（2）根据实验测得数据描绘出如图乙所示的U-I图象，小灯泡电压随电流变化曲线，由此可知，小灯泡电阻R随温度T的关系是                            。（2分）

（3）如果一电池的电动势2V，内阻2.5Ω。请你根据上述实验的结果，确定小灯泡接在该电池的两端, 小灯泡的实际功率是______W。（结果请保留两位有效数字）（3分）

（10分）在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。要求能测出尽可能多组数据，如图是没有连接完的实物电路。

（1）请你用笔画线代替导线，将实物电路连接完整；
（2）连好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表几乎不偏转，则故障的原因可能是_________________________________________；
（3）排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，在要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”“右”）；
（4）通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U—I图线。根据U—I图线提供的信息，可计算出小灯泡正常工作时电阻是_________。
（5）图线是曲线而不是过原点的直线，原因是________________________________ 。

（8分）某同学测量阻值约为25kΩ的电阻R_x，现备有下列器材：

A．电流表（量程100 μA，内阻约为2 kΩ）；
B．电流表（量程500 μA，内阻约为300 Ω）；
C．电压表（量程15 V，内阻约为100 kΩ）；
D．电压表（量程50 V，内阻约为500 kΩ）；
E．直流电源（20 V，允许最大电流1 A）；
F．滑动变阻器（最大阻值1 kΩ，额定功率1 W）；
G．开关和导线若干。
电流表应选   ，电压表应选  。（填字母代号）
该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，
实验前请你检查该电路，指出电路在接线上存在的问题：
①                               ；
②                               。

有一个小灯泡上标有“3V 0.2A”字样，现要测量该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（0—3V，内阻1kΩ）    B．电压表（0—15V，内阻5kΩ）
C．电流表（0—0.3A，内阻2Ω）   D．电流表（0—0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，1A）     F．滑动变阻器（1000Ω，0.5A）
G．直流电源（6V，内阻不计）另有开关一个、导线若干．
(1)实验中电压表应选      ，电流表应选      ，滑动变阻器应选       ．（只填器材的字母代号）．
(2)在虚线框中画出实验电路图，要求电流、电压能从零开始变化．

(3)下面是四位同学在实验操作前根据他们的猜想分别做出的小灯泡的伏安特性曲线草图，其中最接近事实的是_{———————}（填选项字母）

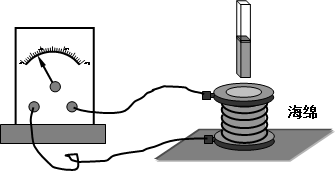

如下图，不同速度（第一次是自由落体、第二次是缓慢）插入磁铁时，电流表的指针偏转大小     （填“相同”或“不相同”；那一次的大      。

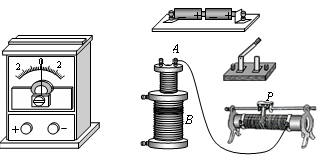

如图所示是“探究电磁感应现象”的实验装置．
（1）将图中所缺导线用笔画线补接完整．
（2）在开始实验之前，需要先确定__________             _________的关系．
（3）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速从副线圈拔出时，电流计指针将____???______；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将___???__________．（以上两空选填“向右偏”、“向左偏”或“不偏转”）

图a中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单电阻。当S向电压表一侧闭合时，电压表读数为U₁，电流表读数为I₁；当S向R一侧闭合时，电流表读数为I₂。
（１）根据已知条件与测量数据，可以得出待测电阻R＝          。

（２）根据图a所给出的电路，在图b的各器件实物图之间画出连接的导线。
