在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材：
A．小灯泡(3.8 V,1.5 W)
B．直流电源(电动势4.5 V，内阻约0.4 Ω)
C．电流表(量程0～500 mA，内阻约0.5 Ω)
D．电压表(量程0～5 V，内阻约5000 Ω)
E．滑动变阻器R₁(0～5 Ω，额定电流2 A)
F．滑动变阻器R₂(0～50 Ω，额定电流1 A)
G．开关一个，导线若干
如果既要满足测量要求，又要使测量误差较小，应选择如图实－6－13所示的四个电路
中的________，应选用的滑动变阻器是________．

图实－6－13

用下列器材组装成描绘电阻R₀伏安特性曲线的电路，请将图实－6－12所示实物连线成为实验电路．

图实－6－12
微安表μA(量程200 μA，内阻约200 Ω)；
电压表V(量程3 V，内阻约10 kΩ)；
电阻R₀(阻值约20 kΩ)；
滑动变阻器R(最大阻值50 Ω，额定电流1 A)；
电池组E(电动势3 V，内阻不计)；
开关S及导线若干．

（10分）某研究性学习小组为了制作一个传感器，需要选用某种电学元件．实验中首先要描绘该元件的伏安特性曲线，实验室备有下列器材：
A．待测元件（额定电压2V、额定电流200mA）
B．电流表A₁（量程0～0.3A，内阻约为1Ω）
C．电流表A₂（量程0～0.6A，内阻约为0.5Ω）
D．电压表V（量程0～3V，内阻约为10kΩ）
E．滑动变阻器R₁（阻值范围0～5Ω，允许最大电流1A）
F．滑动变阻器R₂（阻值范围0～1kΩ，允许最大电流100mA）
G．直流电源E（输出电压3V，内阻不计）
H．开关S，导线若干
I．多用电表
（1）为提高实验的准确程度，电流表应选用    ；滑动变阻器应选用    （以上均填器材代号）．
（2）请在图中用笔画线代替导线，完成实物电路的连接．

（3）检查实验电路连接正确，然后闭合开关，调节滑动变阻器滑动头，发现电流表和电压表指针始终不发生偏转．在不断开电路的情况下，检查电路故障，应该使用多用电表    挡；检查过程中将多用表的红、黑表笔与电流表“+”、“-”接线柱接触时，多用电表指针发生较大角度的偏转，说明电路故障是    ．

（10分）某同学为研究某电学元件（最大电压不超过2.5V，最大电流不超过0.55A）的伏安特性曲线，在实验室找到了下列实验器材：
A．电压表（量程是3V，内阻是6kΩ的伏特表）
B．电压表（量程是15V，内阻是30kΩ的伏特表）
C．电流表（量程是0.6A，内阻是0.5Ω的安培表）
D．电流表（量程是3A，内阻是0.1Ω的安培表）
F．滑动变阻器（阻值范围0~5Ω），额定电流为0.6A
G．滑动变阻器（阻值范围0~100Ω），额定电流为0.6A
H．直流电源（电动势E＝3V，内阻不计），开关、导线若干。
该同学设计电路并进行实验，通过实验得到如下数据（I和U分别表示电学元件上的电流和电压）。

（8分）太阳能是一种清洁、绿色能源。在上海举办的2010年世博会上，大量使用了太阳能电池。太阳能电池在有光照时，可以将光能转化为电能；在没有光照时，可以视为一个电学器件。某实验小组通过实验，探究一个太阳能电池在没有光照时（没有储存电能）的I-U特性。所用的器材包括：太阳能电池，电源E，电流传感器，电压传感器，滑动变阻器R，开关S及导线若干。

（1）为了描绘出完整的I-U特性曲线，在图a中A处接________传感器，B处接________传感器，并将图(a)连成完整的实验电路图。
（2）该实验小组根据实验得到的数据，描点绘出了如图(b)的I-U图像，图中PQ为过P点的切线。由图可知，当电压小于2.00V时，太阳能电池的电阻________（选填“很大”或“很小”）；当电压为2.80V时，太阳能电池的电阻约为______Ω。

要求有尽可能高的精确度测量一个阻值约为5Ω的电阻R_x，实验室提供下列器材：
电流表A₁：量程100mA，内阻r₁约为4Ω；
电流表A₂：量程500μA，内阻r₂=750Ω；
电压表V：量程10V，内阻r₃约为10kΩ；
滑动变阻器R₀：阻值0—10Ω；
电池E：电动势E=1.5V，内阻很小；
电键S，导线若干。
请选出适当器材并在图虚线方框中画出电路图，标明所用器材的代号。（8分）

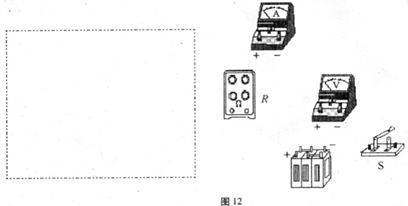

（8分）实验室中有下列器材：量程的电压表υ₀，量程的电流表A₀，电阻箱，电键，导线若干欲测量某一电源的电动势和内阻（约为，约为）．
①请选择合适的器材，设计一个实验方案（只要求在下面的虚线框内画出电路原理图）
②用图象法处理实验得到的数据时，要使图线是直线如何建立坐标系?如何由图象求得待测电源的电动势E和内阻?
③按你设计的实验电路原理图，从下面的实物图中挑选实物并进行连线．

（8分）一只灯泡，标有“3V，0.6W”字样.现用图中给出的器材测量该小灯泡正常发光时的电阻（滑动变阻器最大阻值为10；电源电动势为12V，内阻为1；电流表内阻为1，电压表的内阻为1000）.
①将你所设计的实验电路图（尽量减小实验误差）画在虚线框内，

②用笔画线当导线，根据设计的电路图将实物连成完整的电路（图中有四根导线已经接好）；

③若用万用电表测得小灯泡的电阻为，你根据所学的知识可判断出与的大小关系为：______（选填“大于”、“等于”或“小于”）.

（6分）有一根圆台状匀质合金棒如图甲所示，某同学猜测其电阻的大小与该合金棒的电阻率ρ、长度L和两底面直径d、D有关．他进行了如下实验：

（1）测量该合金棒电阻的实物电路如图所示(相关器材的参数已在图中标出)，该合金棒的电阻约为几个欧姆．图中有一处连接不当的导线是________(用标注在导线旁的数字表示)。

(2)改正电路后，通过实验测得合金棒的电阻R＝6.72 Ω．根据电阻定律计算电阻率为ρ、长为L、直径分别为d和D的圆台状合金棒的电阻分别为R_d＝13.3 Ω、R_D＝3.38 Ω．他发现：在误差允许范围内，电阻R满足R²＝R_d·R_D，由此推断该圆台状合金棒的电阻R＝________。(用ρ、L、d、D表述)

（6分）为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R_p在不同照度下的阻值如表：
