某实验小组利用实验室提供的器材探究一种金属丝的电阻率。所用的器材包括：输出为3V的直流稳压电源、电流表、待测金属丝、螺旋测微器（千分尺）、米尺、电阻箱、开关和导线等。
(1)他们截取了一段金属丝，拉直后固定在绝缘的米尺上，并在金属丝上夹上一个小金属夹，金属夹可在金属丝上移动。请根据现有器材，设计实验电路，并连接电路实物图。
(2)实验的主要步骤如下：
①正确连接电路，设定电阻箱的阻值，开启电源，合上开关；
②读出电流表的示数，记录金属夹的位置；
③断开开关，            ，合上开关，重复②的操作。
(3)该小组测得电流与金属丝接入电路长度关系的数据，并据此绘出了如图乙的关系图线，其斜率为            （保留三位有效数字）；图线纵轴截距与电源电动势的乘积代表了            的电阻之和。

(4)他们使用螺旋测微器测量金属丝的直径，示数如图丙所示。金属丝的直径是        mm.图象中图线的斜率、电源电动势和金属丝横截面积的乘积代表的物理量是           ，其数值和单位为         （保留三位有效数字）。

（1）如图为简单欧姆表原理示意图，其中电流表的满偏电流I_g=500μA，内阻R_g＝100Ω，可变电阻R的最大阻值为20KΩ，电池的电动势E=7.5V，内阻r=1.0Ω，图中与接线柱A相连的表笔颜色应是       色。按正确使用方法测量电阻R_x的阻值时，指针指在刻度盘的正中央，则R_x=     kΩ。若该欧姆表使用一段时间后，电池电动势不变．内阻变大，但此表仍能调零，按正确使用方法在测上述R_x，其测量结果与原结果相比将      （填“变大”．“变小”或“不变”）。

（2）用多用电表的欧姆档测量阻值约为几十千欧的电阻R_x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆档调零旋钮。把你认为正确步骤前的字母按合理的顺序填写在横线上:
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出R_x的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档×1k
d．旋转S使其尖端对准欧姆档×100
e．旋转S使其尖端对准交流500V，并拔出两表笔
（3）根据如图所示指针位置，此被测电阻的阻值约为        Ω。

在测定满偏电流为2.5mA、内阻约为50Ω的电流表A₀内阻的实验中，备用的器材有：
A标准电流表A(量程0～3 mA)
B 标准电压表V(量程0～3V)
C 定值电阻R₀(阻值100Ω)
D 电阻箱R₁，(阻值范围0～999.9Ω)
E 电源(电动势1.5V，有内阻)
F 滑动变阻器R₂：(阻值范围0～20Ω，额定电流1.5 A)
另外有若干导线和开关
图1是某同学根据列出的器材设计的测量电路，请回答下列问题：

①电路中定值电阻R₀的作用是
②根据设计的电路写出计算电流表A₀内阻的表达式R_A=__________。式中各物理量的物理意义：
③根据设计的电路图在图2中连接实物图
④该同学为什么不选用标准电压表V来直接测量电流表A₀两端电压？请说明理由：


(1) (6分)一个物体沿一固定粗糙斜面下滑，下滑过程中物体的机械能将       ，物体的内能将      ，物体的机械能与内能的总和        。（填“增大”“减小”或“不变”）
(2) (12分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值大小已知，电压表视为理想电压表．
①请根据图12，将图13中的实验器材连接成实验电路．

②若电压表V2的读数为U0，则I＝________.
③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.

④实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.
当滑动变阻器的电阻为某值时，实验一中的路端电压为1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)

某同学欲描绘额定电压为3.0 V的小灯泡的I—U特性曲线图．

（1）设计一个电路，要求误差较小．则以下四个电路图中，最合适的是_____
（2）对于所选的实验电路图，在开关S闭合之前，滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：

在“描绘小灯泡的伏安特性曲线”实验中，除有一标有“6V，1.5W”的小灯泡、导线和开关外，还有：
A直流电源（6V，内阻不计）
B直流电流表（0～3A，内阻0.1Ω以下）
C直流电流表（0～300mA，内阻约5Ω）
D直流电压表（0～10V，内阻约为15kΩ）
E滑动变阻器（10Ω，2A）
F滑动变阻器（1kΩ，0.5A）实验要求小灯泡两端的电压从零开始变化并能进行多次测量。
（1）（2分）实验中电流表应选用       ，滑动变阻器应选用      （均用序号表示）。
（2）（4分）在方框内画出实验电路图。
（3）（4分）试将图中所示器材连成实验电路。

在测定金属的电阻率的实验中，用螺旋测微器测量金属导线直径d，如右图所示，则d=____________mm。

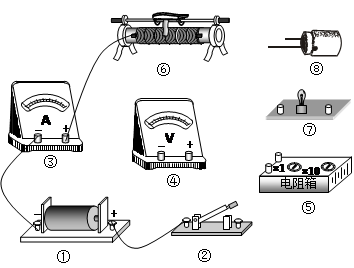

现有如下所示的实验器材（示意图），要完成伏安法“测定干电池的电动势和内阻”实验

（1）请选用器材并在实物连线图上完成必需的导线连接。
（2）若测得的实验数据如下表，请用作图法求出干电池的电动势和内阻。

在做“描绘小灯泡的伏安特曲线”的实验时，所用器材有：电动势为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电流表、电压表、开关和导线，要求能测出尽可能多的数据，图示是没有连接完的实物电路。（图连线更清楚些，方便学生拿分，）

① 画出该实验电路图，并将实物电路连接完整。
② 移动滑片P到某处，电压表的示数为2.2V，若要测量小灯泡的额定功率，应将滑片P向     （填“左”或“右”）端滑动。
③ 通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图所示的U-I图线，根据U-I图线提供的信息，可计算出小灯泡额定功率为       W。
④ 图线是曲线而不是过原点的直线，原因是                     。

（1）一水平放置的矩形线圈abcd在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，如图10所示，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内      感应电流，线圈从位置2至位置3的过程中，线圈内      感应电流。(填：“有”或“无”)

（2）如图24所示，导线圈A水平放置，条形磁铁在其正上方，N极向下且向下移近导线圈的过程中，导线圈A中的感应电流方向是              ，导线圈A所受磁场力的方向是          。若将条形磁铁S极向下，且向上远离导线框移动时，导线框内感应电流方向是            ，导线框所受磁场力的方向是         。

（3）如图15为“研究电磁感应现象”的实验装置．

①将图中所缺导线补接完整．
②如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将________．(填“向左偏转一下”或“向右偏转一下”或“不偏转”)
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．(填“向左偏转一下”或“向右偏转一下”或“不偏转”)
