（6分）在练习使用多用表的实验中
（1）某同学连接的电路如图所示。

①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；
②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值；
③若旋转选择开关，使其尖端对准直流电压档，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____________两端的电压。
（2）（单选）在使用多用表的欧姆档测量电阻时，若（      ）

(8 分)如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.

(1)在使用多用电表前,发现指针不在左边“0 刻度线处,应先调整题10-2 图中多用电表的 _________(选填“A"、“B"或“C").
(2)在用多用电表的直流电压挡探测黑箱a、b 接点间是否存在电源时,一表笔接a,另一表笔应 _________(选填“短暂“或“持续“)接b,同时观察指针偏转情况.
(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻
值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a、b
时,多用电表的示数如题10-2 图所示.
请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路.

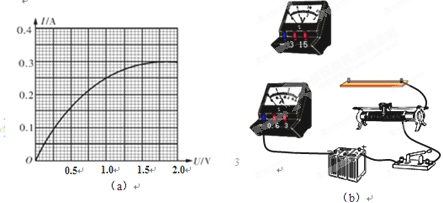

某同学为了研究某压敏电阻的伏安特性，通过实验得到了该压敏电阻的伏安特性曲线如图a所示。
(1)该同学所用蓄电池的电动势为6 V，还有导线、开关及以下器材：
电流表有两个量程,分别为量程A(0～3 A)和量程B(0～0. 6 A)
电压表有两个量程,分别为量程C(0～3 V)和量程D(0～15V)
滑动变阻器有两种规格,分别为E(0～10Ω，1.0 A)和F(0～200Ω，1.0 A)
则电流表选     量程，电压表选       量程,滑动变阻器选      规格．（仅填代号即可）
(2)请在图b中用笔画线代替导线，把实验仪器连接成完整的实验电路。

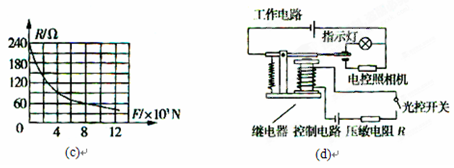

(3)通过进一步实验研究知道，该压敏电阻R的阻值随压力变化的图象如图c所示。某同学利用该压敏电阻设计了一种“超重违规证据模拟记录器”的控制电路，如图d。已知该电路中电源的电动势均为6V，内阻为1Ω，继电器电阻为10Ω，当控制电路中电流大于0.3A时，磁铁即会被吸引。则只有当质量超过_____kg的车辆违规时才会被记录。（取重力加速度g=10m/s² ）

某同学利用如图装置研究磁铁下落过程中的重力势能与电能之间的相互转化。内阻r＝40Ω的螺线管固定在铁架台上，线圈与电流传感器、电压传感器和滑动变阻器连接。滑动变阻器最大阻值40Ω，初始时滑片位于正中间20Ω的位置。打开传感器，将质量为m的磁铁置于螺线管正上方静止释放，磁铁上表面为N极。穿过螺线管后掉落到海绵垫上并静止（磁铁下落中受到的电磁阻力远小于磁铁重力，不发生转动），释放点到海绵垫高度差为h。计算机屏幕上显示出如图的UI-t曲线。

（1）磁铁穿过螺线管过程中，产生第一峰值时线圈中的感应电动势约    V。
（2）图像中UI出现前后两个峰值，对比实验过程发现，这两个峰值是在磁铁刚进入螺线管内部和刚从内部出来时产生的，对这一现象相关说法正确的是  （   ）

现有一只标值为“3.0V，xW”小灯泡，其额定功率的标值已模糊不清。某同学想通过测量灯丝伏安曲线的方法，来找出该灯泡正常工作时的功率。
(1)已知该灯泡灯丝电阻较小，请先在图（甲）中补全用伏安法测量灯丝电阻的电路图，再选择合适量程的电流表与电压表，将图（乙）中的实物连成完整的电路。
(2)开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于         （选填“A”端、“B端”、或“AB正中间”）
(3)该同学通过实验作出了灯丝的伏安曲线如图（丙）所示，根据小灯泡的额定电压的标值为“3.0V”，从图（丙）中可以找出该灯正常工作时的电流I=       A，其额定功率为P=
       W。（结果均保留两位有效数字）

在“测定金属丝的电阻率”的实验中，待测合金电阻丝阻值R_x约为4Ω。
①用游标卡尺测量电阻丝的长度L。测量结果如图所示，图中读数为L =        mm。
用螺旋测微器测量电阻丝的直径d。测量结果如图所示，图中读数为d =         mm。

②为了测量电阻丝的电阻R，除了导线和开关S外，
还有以下一些器材可供选择：
电压表V，量程3V，内阻约3kΩ
电流表A₁，量程0.6A，内阻约0.2Ω
电流表A₂，量程100μA，内阻约2000Ω
滑动变阻器R₁，0～1750Ω，额定电流0.3A
滑动变阻器R₂，0～50Ω，额定电流1A
电源E（电动势为3V，内阻约为1.2Ω）
为了调节方便，测量准确，实验中应选用电流表________，滑动变阻器_________，（填器材的符号）
③在所给的实物图中画出连线，接成测量电路图。

④若电压表测量值为U，电流表测量值为I，用测量的物理量表示计算材料电阻率的公
式是ρ =                          。

（1）使用多用电表粗略测量一定值电阻的阻值，完成下列填空：
①将红表笔插入多用电表的_____插孔（选填“正”或“负”）、黑表笔插入另一个插孔；选择电阻挡“×1”；
②____________________________________________________________________；
③把红、黑表笔分别与电阻两端相接，多用电表的示数如图所示，读数为________Ω。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，并要求电压调节范围较大，所用器材如图。其中电压表内阻约为5kΩ，电流表内阻约为5Ω。
①应从下图中的A、B、C、D四个电路中选择____电路来测量电阻。

（A）            （B）            （C）            （D）
②请完成实验电路的连接。

(18分)（1）（6分）在“用双缝干涉测光的波长”实验中（实验装置如图）：

①下列说法哪一个是错误的_______。（填选项前的字母）
A．调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝
B．测量某条干涉亮纹位置时，应使测微目镜分划中心刻线与该亮纹的中心对齐
C．为了减少测量误差，可用测微目镜测出n条亮纹间的距离a，求出相邻两条亮纹间距
②测量某亮纹位置时，手轮上的示数如右图，其示数为___mm。
（2）（12分）某研究性学习小组欲测定一块电池的电动势E。
①先直接用多用电表测定该电池电动势。在操作无误的情况下，多用电表表盘示数如图，其示数为____V。

②然后，用电压表、电阻箱R、定值电阻、开关S、若干导线和该电池组成电路，测定该电池电动势。
（ⅰ）根据电路图，用笔画线代替导线，将实物图连接成完整电路。

（ⅱ）闭合开关S，调整电阻箱阻值R，读出电压表相应示数U。该学习小组测出大量数据，分析筛选出下表所示的R、U数据，并计算出相应的1/R与1/U的值。请用表中数据在坐标纸上描点，并作出1/U-1/R图线。

（17分）（1）某物理兴趣小组采用如图所示的装置深入研究平抛运动。质量分别为和的A、B小球处于同一高度，M为A球中心初始时在水平地面上的垂直投影。用小锤打击弹性金属片，使A球沿水平方向飞出，同时松开B球，B球自由下落。A球落到地面N点处，B球落到地面P点处。测得=0.04kg，=0.05kg，B球距地面的高度是1.225m，M、N点间的距离为1.500m，则B球落到P点的时间是____________s，A球落地时的动能是__________J。（忽略空气阻力，g取9.8）

（2）某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L，规格“4.0V，0.7A”；
电流表A₁，量程3A，内阻约为；
电流表A₂，量程0.6A，内阻；
电压表V，量程3V，内阻；
标准电阻，阻值；
标准电阻，阻值；
滑动变阻器，阻值范围；
学生电源E，电动势6V，内阻不计；
开关S及导线若干。
①甲同学设计了如图1所示的电路来进行测量，当通过L的电流为0.46A时，电压表的示数如图2所示，此时L的电阻为________________。

②乙同学又设计了如图3所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是_________________V。
③学习小组认为要想更准确地描绘出L完整的伏安特性曲线，需要重新设计电路。请你在乙同学的基础上利用所供器材，在图4所示的虚线框内补画出实验电路图，并在图上标明所选器材代号。

在测量金属丝电阻率的试验中，可供选用的器材如下：
待测金属丝：（阻值约，额定电流约）；
电压表：（量程，内阻约）；
电流表：（量程，内阻约）；
（量程，内阻约）；
电源：（电动势3V，内阻不计）
（电动势12V，内阻不计）
滑动变阻器：（最大阻值约）
螺旋测微器；毫米刻度尺；开关S；导线。
①用螺旋测微器测量金属丝的直径，示数如图所示，读数为         mm。

②若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选       、电源应选
      （均填器材代号），在虚线框中（间答题卡）完成电路原理图。
