（8分）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联一只2 .8Ω的保护电阻R₀，实验电路如下图所示．

（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，且接触良好；他用多用电表的电压挡检查电路，把两表笔分别接a和b、b和c、d和e时，示数均为0，把两表笔接c和d时，示数与电压表示数相同，由此可推断故障是_________________．
（2）按电路原理图1及用多用电表的电压挡检查电路，把两表笔分别接c、d时的实物电路图2以画线代导线将没连接的线连接起来．
（3）排除故障后，该同学顺利完成实验。测得下列数据且根据数据在下面坐标图中描出对应的点，并可画出U—I图后求出：电池的电动势为________，内阻为________．

（12分）小明同学用下列器材描绘额定电压为3．0V的小灯泡伏安特性曲线（电压变化要求从零开始），研究小灯泡实际电阻值等问题。
A．电流表（0．6 A，内阻约lΩ）
B．电压表（3V，内阻约1 kΩ）
C．滑动变阻器（10Ω，l A）
D．电源（4 V，内阻不计）
①用笔画线代替导线，将图中的实验仪器连成完整的实验电路。

②开关闭合前，滑动变阻器的滑片应置于     端（填“a”或“b”）。
③闭合开关，变阻器的滑片向b端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为____，（填选项前的字母）
A．小灯泡灯丝断了
B．小灯泡被短接
C．滑动片接触不好（断路）
④排除故障后，小明完成了实验，并由实验数据画出小灯泡I-U图象如图中实线所示。由图可确定小灯泡在电压为2．0 V时，小灯泡的电阻值为____Ω（保留两位有效数字）。
⑤若I—U图中的虚线I或Ⅱ表示小灯泡真实的伏安特性曲线，与实线相比，虚线____（填“I”或“Ⅱ”）才是真实的伏安特性曲线。

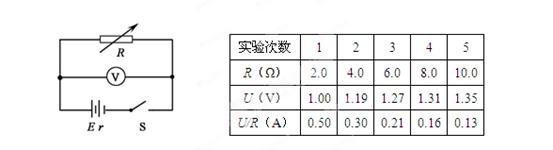

某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

（1）根据表中提供的数据，若利用图像确定电池的电动势和内电阻，则可作以下四项中的     项图像；?

A．	B．
C．	D．

①使用中值电阻是15欧（“×1”挡）的万用表测量两个定值电阻（已知它们的阻值约为R₁=15欧和R₂=15千欧），在下列的一系列操作中，选出尽可能准确测量，并符合万用表使用规则的各项操作，将它们的序号按合理的顺序填写在横线上的空白处。_________________ 。(先测量R₁后测量R₂)
A．转动选择开关使其尖端对准“×1k”挡
B．转动选择开关使其尖端 对准“×100”挡
C．转动选择开关使其尖端对准“×10”挡
D．转动选择开关使其尖端对准“×1”挡
E．转动选择开关使其尖端对准“OFF”挡
F．将两表笔分别接触R₁的两端，读出阻值后，随即断开，
G．将两表笔分别接触R₂的两端，读出阻值后，随即断开，
H．将两表笔短接，调节调零旋扭，使表针指在刻度线右端的“0”刻度。
②多用电表指针如图所示，
A．如果选择开关为“R×10”挡，则所测电阻的阻值     Ω
B．如果选择开关为直流电压250V 挡，则对应读数是      V
C．如果选择开关为直流电流100mA挡，则对应读数是     mA


③为了精确测量R₁的电阻值，某同学依照如图所示电路图连接好实验器材，闭合开关后发现电压表、电流表均无示数，如果此故障是由于某一个器材内部断路引起的，由此可以断定没有故障的器材是电阻R和_________（选填：“电流表”、“电压表”、“开关”或“滑动变阻器”）

为测定某电源内阻r和一段电阻线单位长度的电阻R₀，设计如图所示的电路．ab是一段粗细均匀的电阻线，R是阻值为2Ω的保护电阻，电源电动势为6v，安培表内阻不计，示数用i表示，滑动片P与电阻丝有良好接触，aP长度用L表示，其它连接导线电阻不计．实验时闭合电键，调节P的位置，将L和与之对应的i数据记录在下表．

（10分）某同学要描绘半导体二极管的电流I与正向电压U的关系图象，利用如图所示电路做实验，得到的U和I的实验数据见下表：

（1）在闭合电键S前，变阻器的滑动片应移至的    （选填“左端”或“右端”）。
（2）当时，对电压起粗调作用的是          （选填“”或“”）。
（3）在坐标纸中画出二极管的电流I与正向电压U的关系图象。

（4）将上述的二极管接入如右图所示电路中，已知电源电动势 E=9V、内阻不计，电阻R₁=2kΩ，则二极管D消耗的电功率为       W。

图（a）是白炽灯L₁（220V，100W）和L₂（220V，60W）的伏安特性曲线。

（1）图中曲线 ______ 表示灯L₁的的伏安特性曲线。（选填“A”或“B”）
（2）随着灯泡L₁功率的增大，其灯丝阻值逐渐 _______ 。（选填“变大”、“变小”或“不变”）
（3）若将这两个灯泡并联在电路上，在用电高峰时电压仅200V，则此时L₁灯的实际功率为 _______ W，L₂灯的实际功率为 _______ W。
（4）若将它们串联后接在220V电源上，则此时L₁灯的实际功率为 _______ W，L₂灯的实际功率为 _______ W。
（5）若用图（b）所示电路测量L₁灯的伏安特性，由于电表存在内阻，实际测得的伏安特性曲线比图（a）中描绘出的理想伏安特性曲线在I－U图中位置来得偏 ________（选填“高”或“低”）。
（6）用图（b） 所示电路测量L₁灯伏安特性时，已知R₀＝10Ω，E＝300V。则电路中可变电阻R选用下列各种规格时，测量效果最好的是（          ）。

有一个小灯泡上标有“6V，1．2W”的字样，现要测量其伏安特性曲线，要求电压从零开始测量。备有下列器材：
A．直流电源（9V）
B．滑动变阻器（最大值30Ω）
C．电压表（0～10V，内阻约为3KΩ）
D．电流表（0～0．3A，内阻约为0．01Ω）
E．开关一只，导线若干
①请在虚线框内画出电路图，并在实物图上连线。

②当小灯泡两端电压为6V时，测得通过它的电流为0．20A，当电压降为3V时，流过灯丝的电流为0．15A，那么当小灯泡两端电压为5V时，流过灯丝的电流为________。
A．I = 0．17A       B．I = 0．25A     C．0.15 A<I<0.17A   D．0.17A<I<0.20A

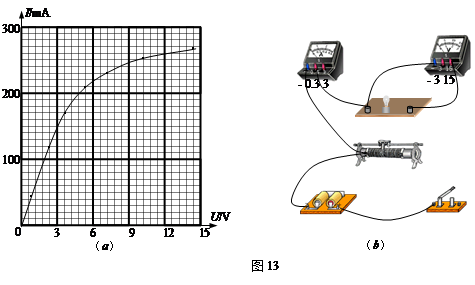

某实验小组研究一白炽灯两端电压与电流的关系，得到了如下表所示的一组数据，并描绘出其I-U图线如图13中(a)所示。


①由图线可看出该白炽灯的电阻随电压的增大而_________（选填“增大”或“减小”）
②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。

利用如图甲所示的电路测量某电池的电动势E和内电阻r，图中R是电阻箱，R₀是阻值为1.0Ω的定值电阻。闭合电键S，调节电阻箱的阻值，记录电阻箱的示数R和电压表相应的示数U，记录数据如表所示。为了较方便准确地得到实验结论，可用图像法来处理实验数据，若图像的纵坐标表示电压表的示数U，则图像横坐标表示的物理量应是          （请从数据表格中选择），利用表中的数据在图乙所示的坐标纸中画出图像，根据图像可求得电源的电动势E=         V，电源的内电阻r=         Ω。（结果保留二位小数）

R/Ω	48．0	20．0	12．0	8．0	5．5	4．0
U/V	1．45	1．4	1．33	1．26	1．18	1．09
	0.03	0.07	0.11	0.16	0.21	0.27
	0.02	0.05	0.08	0.12	0.18	0.25
