为了用同一个DIS测量电路，不但能测量小灯泡的实际功率，还能测量电池组的电动势和内阻，设计了如图（a）所示的电路。其中被测小灯泡标注有“2.4V、0.3A”，共有四个滑动变阻器供实验中选用，其中：

R₁为“5Ω、1W”     R₂为“10Ω、0.5W”
R₃为“10Ω、4W”        R₄为“40Ω、4W”
（1）为了“测量电池组的电动势和内阻”，用电压传感器和电流传感器测量的数据作出图线。闭合S₁后测出的U—I图线如图（b）所示，根据图线可知电池组的内阻为_______Ω。
（2）为了“测量小灯泡的实际功率与两端电压的变化关系”，根据图（b）所示，S₂处于_______（选填“断开”或“闭合”）状态，滑动变阻器选用_______。

（3）如果将小灯泡两端的连接线断开，直接用多用表的欧姆挡测量其电阻，测得的数值为_______Ω。

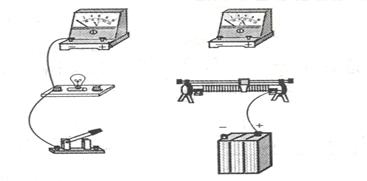

一只小灯泡，标有“3V，0.6W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10；电源电动势为6V，内阻为l；电流表内阻为1，电压表的内阻为l0k)．

(1)（2分）在设计电路的过程中，为了尽量减小实验误差，电流表应采用         (选填“内接”或“外接”)法．滑动变阻器的连接方式应采用       (选填“分压式”或“限流式”)；
(2)（3分）用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．

某待测电阻R_x（阻值约20）。现在要测量其阻值，实验室还有如下器材：

A．电流表A1（量程150mA，内阻r1约为10）

B．电流表A2（量程20Ma，内阻r2=30）

C．定值电阻R0（100）

D．滑动变阻器R（0~10）

现有一块灵敏电流表A₁，量程为150μA，内阻r₁约为1000Ω，要精确测出其内阻r₁，提供的器材有：
电流表A₂：量程1mA，内阻r₂＝50Ω
定值电阻四个：R₀＝100Ω；R₁＝40Ω；R₂＝4000Ω；R₃＝40000Ω
滑动变阻器：阻值范围0~20Ω
电源E：电动势约为4.5V、内阻很小
开关S一个，导线若干
（1）为了精确测出r₁，实验小组设计出了如图甲的、便于多次测量的、并能保证各电表示数超过其量程的的实验电路图。图中的电阻R对电路起保护作用，在R₁、R₂、R₃中，R应选用           。

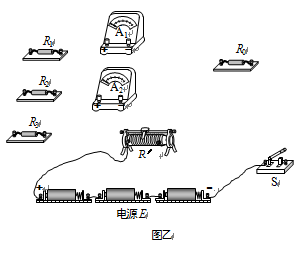

（2）请按电路图图甲，在图乙中完成电路连接。（请在答题卡上画）

（3）在所测量的数据中选一组数据，用测量量和已知量来计算A₁表的内阻，计算的表达式为r₁＝        。（式中的I₁、I₂分别是电流表A₁和A₂此次的示数）

某研究小组研究《小灯泡电阻随温度变化的规律》，实验中需要描绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安特性曲线，给定的实验器材如下：（本实验要求小灯泡的电压从零开始调至额定电压）

直流电源的电动势为4V，内阻不计
电压表V（量程4V，内阻约为5kΩ）、
电流表A₁（量程0.6A，内阻约为4Ω）、
电流表A₂（量程3A，内阻约为1Ω）、滑动变阻器R₁（0到1000Ω，0.5A）
滑动变阻器R₂（0到10Ω，2A）  热敏温度计、开关、导线若干。

①若该同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，以下说法正确的是（    ）
A．小灯泡将发光    B．小灯泡将不亮
C．电压表会烧坏    D．电流表将会烧坏
②下列关于该实验的说法，正确的是(     )
A．实验电路应选择图乙中的电路图（a）
B．电流表应选用A₂
C．滑动变阻器应该选用R₂
D．若采用如图乙（a）所示电路图，实验前，滑动变阻器的滑片应置于最右端
③该同学按照正确的电路图和正确的实验步骤，描出的伏安特性曲线如图丙所示，并观察到随电压增大，小灯泡温度升高；从图中可知小灯泡的阻值在电压2.0～3.8V的范围内随小灯泡两端的电压的增大而 ___________（填“增大”、“减小”、或“不变”），其原因是_       。

④若该小灯泡与阻值为R₀=10Ω的定值电阻串联后，直接与实验中所用电源相连接，那么小灯泡两端电压为     V，此时小灯泡的实际功率为       W（计算结果取2位有效数字）。

某实验小组探究一种热敏电阻的温度特性．现有器材：直流恒压电源(在正常工作状态下输出的电压恒定)、电流表（内阻不计）、待测热敏电阻、保温容器、温度计、开关和导线等．
(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在图甲的实物图上连线．

甲                                   乙
(2)补充完成实验的主要步骤：
①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；
②在保温容器中添加少量热水，待温度稳定后，闭合开关，__________，__________，断开开关；
③重复第②步操作若干次，测得多组数据．
(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图乙R－t关系图线，请根据图线写出该热敏电阻的R－t关系式：R＝______＋_______t (Ω)(保留2位有效数字)．

为了测量某待测电阻Rx的阻值（约为60Ω）。有以下一些器材可供选择：
电流表：（量程0～50mA，内阻约10Ω）    （量程0～3A，内阻约0.12Ω）
电压表：（量程0～3V，内阻3KΩ）        （量程0～15V，15KΩ）
电源：E（电动势为约为3V，内阻约为0.2Ω)
滑动变阻器（0～10Ω、允许最大电流2.0A）   滑动变阻器（0～1kΩ、允许最大电流0.5A） 单刀单掷开关S一个，导线若干
（1）电流表应选_______，电压表应选_______，滑动变阻器应选________（填字母代号）。
（2）请在方框中画出测量电阻Rx的实验电路图（要求所测量值范围尽可能大）

（3）测得待测电阻Rx的测量值    真实值（填大于、等于或小于），引起实验误差的原因是                               。

用以下器材测量待测电阻R_x的阻值：
待测电阻R_x：阻值约为30Ω；
电源E：电动势约为6.0V、内阻忽略不计；
电流表A₁：量程50mA、内阻r₁=20Ω；
电流表A₂：量程300 mA、内阻r₂约为4Ω；
定值电阻R₀：阻值为100Ω；
滑动变阻器R：最大阻值为10Ω；
单刀单掷开关S、导线若干．

（1）测量中要求使用两块电流表且它们的读数都不小于其量程的1/3，试将方框中测量电阻R_x的实验电路原理图补充完整（原理图中的元件用题干中相应的英文字母标注）．
（2）如图某次测量中电流表A₁和电流表A₂ 的示数分别为I₁和I₂，则I₁=           mA， I₂=          mA．
（3）由已知量和测得量计算R_x=           Ω．（小数点后保留一位）

在《测量电源的电动势和内电阻》的实验中。
（1）甲同学利用DIS实验系统进行测量，连接成如图（1）所示的电路。图中方框A是_____________传感器，方框B是_____________传感器。闭合电键前，滑动变阻器的滑动头P应位于_________端（选填“a”或“b”）。


（2）乙同学做实验时没有使用DIS系统，找到的电表量程有些偏小，于是他采用了如图（2）所示的电路进行测量。其中定值电阻R₁的阻值为3Ω，R₂的阻值为6Ω，滑动变阻器R_P的最大阻值为20Ω，安培表和伏特表都为理想电表。调节滑动变阻器R_P阻值的大小，记录多组U、I数据，画出了如图（3）所示的U－I图像，根据图像可计算出该电源的电动势为______________V，电源的内阻为______________Ω。

某同学想用伏安法研究电阻元件R₁（6Ｖ，3Ｗ）的伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些），备有下列器材：

A．直流电源（6Ｖ，内阻不计）；
B．电流表G（满偏电流Ｉ_g＝3ｍA，内阻Rg＝10Ω）；
C．电流表A（0～0．6A，内阻ｒ约为8Ω）；
D．滑动变阻器（0～20Ω，1A）；
E．滑动变阻器（0～200Ω，1A）；
F．电阻箱R₀（阻值0—9999．9Ω）；
G．开关与导线若干；
（1）根据题目提供的实验器材，请你在方框中设计出测量电阻元件R₁的伏安特性曲线的电路原理图。
（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用           。（填写器材序号）
（3）利用所测数据作出R₁的伏安特性曲线，发现图像明显不是一条直线，产生这一现象的主要原因是           。
