测一个待测电阻Ｒ_x（约200Ω)的阻值,除待测电阻外，实验室提供了如下器材：
电源E:电动势3V，内阻不计；
电流表A₁ 量程0~10mA、内阻r₁约为50Ω；
电流表A₂：量程0~500μA、内阻r₂=1000Ω；
滑动变阻器Ｒ₁：最大阻值20Ω、额定电流2A；
电阻箱Ｒ₂：阻值范围0~9999Ω；
①由于没有提供电压表，为了测定待测电阻上的电压，应选电流表_____与电阻箱R₂连接，将其改装成电压表.
②对于下列测量R_x的四种电路图，为了测量准确且方便应选图_______.

③实验中将电阻箱R₂的阻值调到4000Ω，再调节滑动变阻器R₁，两表的示数如下图所示，可测得待测电阻R_x的测量值是_______Ω

（12分）在“探究导体电阻与其影响因素的定量关系”实验中，器材有：
a．粗细均匀的金属丝（长度x为1.1m，总电阻约5Ω）
b．直流电源（1.5V，内阻不计）
c．电流表（量程0.6A，内阻约为1Ω）
d．电流表（量程300mA，内阻约为2Ω）
e．电压表（1.5V，内阻约3kΩ）
f．滑动变阻器（10Ω，1.0A）
g．定值电阻（5.0Ω，1.0A）
h．刻度尺、开关、导线若干
为了探究金属丝的电阻与长度的关系，甲、乙两位同学选择以上部分器材设计如图（a）所示电路：

甲同学逐渐减小金属丝接入电路的长度x，调整滑动变阻器的触头位置，同时保持电压表示数不变，读出对应的电流表示数，通过计算得到金属丝电阻R_甲。得到具体数据如表格一所示。

物理兴趣小组的同学们从实验室中找到一只小灯泡，其标称功率值为0.75 W，额定电压值已模糊不清。他们想测定其额定电压值，于是先用欧姆表直接测出该灯泡的电阻约为2 Ω，然后根据公式计算出该灯泡的额定电压。他们怀疑所得电压值不准确，于是，再利用下面可供选择的实验器材设计一个电路，测量通过灯泡的电流和它两端的电压。根据测量数据已绘出灯泡的U – I图线，如图所示。

中国机器人农民发明家吴玉禄（被誉为中国的特斯拉）只有小学文化，为了给他的机器人吴老二找一个可充电电池，他在废品站找到了一个象电池一样有两个电极的装置，上面标有“TNT”等字样，他高兴地拿回去充电，结果差点丢了性命。如果你是他的儿女，为了安全起见，你能给他提出一些建议或帮助吗？
（1）经上网查找这是只工业电雷管，由电能转化成热能而引发爆炸的，利用了电流的热效应。给你一个多用电表你会选择        （直流电流，直流电压，电阻）挡来判断它是否为电池，可保证既安全又方便。
（2）经核实该电雷管全电阻值为6Ω，其中电热丝阻值为5Ω，引脚线长2m，阻值为1Ω，当通以0.45A电流时约6s钟爆炸，若吴玉禄用5.4V的电压给它充电时理论上约     s钟爆炸(危险)。
（3）某兴趣小组发扬吴玉禄精神，用伏安法设计了一实际精确测量上述单只电雷管电阻的电路．准备了以下实验器材:

待测电雷管R_x ，炸药桶（保护作用，防爆破）
电流表A₁：量程0.5A 、内阻约0.5Ω
电流表A₂：量程30mA、内阻约30Ω
电压表V₁：量程30V、内阻约10 kΩ
电压表V₂：量程2V、内阻约3kΩ
滑动变阻器R：0~10Ω    电阻箱R₀：0~999.9Ω，0.1A
干电池E：电动势E=1.5V，内阻r约0.1Ω
电键S及导线若干，
① 请设计一个较合理的电路原理图，画在规定方框内，要求通过电雷管的电流不超过27mA，电压能从零调节，尽可能减小误差。
② 并写出R_x的计算公式R_x=             ；说明公式中各物理量的意义：
                                                            。

用以下器材测量待测电阻R_x的阻值：
待测电阻R_x：阻值约为30Ω；
电源E：电动势约为6.0V、内阻忽略不计；
电流表A₁：量程50mA、内阻r₁=20Ω；
电流表A₂：量程300 mA、内阻r₂约为4Ω；
定值电阻R₀：阻值为100Ω；
滑动变阻器R：最大阻值为10Ω；
单刀单掷开关S、导线若干．

（1）测量中要求使用两块电流表且它们的读数都不小于其量程的1/3，试将方框中测量电阻R_x的实验电路原理图补充完整（原理图中的元件用题干中相应的英文字母标注）．
（2）如图某次测量中电流表A₁和电流表A₂ 的示数分别为I₁和I₂，则I₁=           mA， I₂=          mA．
（3）由已知量和测得量计算R_x=           Ω．（小数点后保留一位）

（5分）

在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
①备有如下器材：
A．干电池1节；
B．滑动变阻器(0～20Ω)；
C．滑动变阻器(0～1kΩ)；
D．电压表(0～3V，内阻约2kΩ)；
E．电流表(0～0.6A，内阻约2Ω)；
F．电流表(0～3A)；
G．开关、导线若干
其中滑动变阻器应选      ，电流表选      。（只填器材前的序号）
②用实线代表导线把图甲所示的实物连接成测量电路(图中有部分线路已连好)。．
③某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线, 得到被测电池的电动势E =       V，内电阻r =       Ω．

用一节干电池做描绘小灯泡伏安特性曲线的实验，为减小实验误差，方便调节，请在给定的四个电路图和三个滑动变阻器中选取适当的电路或器材，并将它们的编号填在横线上．应选取的电路是        ，
滑动变阻器应选取    　 ．
E．总阻值15，最大允许电流2A的滑动变阻器
F．总阻值500，最大允许电流2A的滑动变阻器
G．总阻值1000，最大允许电流1A的滑动变阻器

在“测定金属丝的电阻率”的实验中，某组同学进行了如下测量：

（1）用毫米刻度尺测量接人电路中的被测金属丝的   有效长度。测量3次，求出其平均值l。其中一次测量结果如图所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为     cm。用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d；
（2）采用右图所示的电路测量金属丝的电阻，图中A、B之间为待测金属丝。电压表的读数用U表示，电流表的读数用I表示。电阻的测量值比真实值    （填“偏大”或“偏小”）；
（3）由公式ρ=      计算出金属丝的电阻率（用直接测量的物理量表示）。

（2012年2月济南检测）“描绘小灯泡的伏安特性曲线”实验中，提供的实验器材有，
A．小灯泡（额定电压为3.8V，额定电流约为0.3A）
B．电流表A (0~0.6A，内阻约为0.5Ω)
C．电压表V（0~6V，内阻约为5kΩ)
D．滑动变阻器R₁ (0~10Ω， 2A )
E．滑动变阻器R₂ (0~100Ω， 0.2A )
F．电源（6V，内阻不计）
G．开关及导线若干
（1）实验中滑动变阻器选     （填“R₁”或“R₂”）

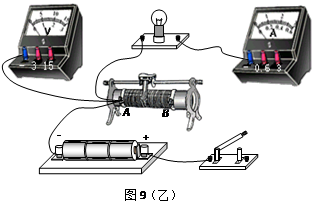

（2）该同学设计了实验测量电路，通过改变滑动变阻器滑片的位置，使电流表的读数从零开始变化，记录多组电压表的读数U和电流表的读数I 。请在图甲中用笔画线代替导线将实验电路连接完整

（3）该同学根据实验数据作出了如图乙的U-I图象，根据图象可知小灯泡的电阻随着电流的增大而_______（选填“增大”、“减小”或“不变”）
