(9分)电压表V₁的量程为2V，内阻约为2kΩ。现要较准确测量其内阻R_V，实验室提供的器材如下：
电流表A：量程0.6A，内阻约0．1Ω
电压表V₂：量程5V，内阻约为5kΩ
定值电阻R₁：阻值30Ω
定值电阻R₂：阻值3kΩ
滑动变阻器R₃：最大阻值100Ω，最大电流1．5 A
电源E：电动势6V，内阻约0．5Ω
开关S，导线若干．
(1)某同学设计了如甲图所示的电路，拟测出电压表V₁两端的电压和流过电压表V₁的电流，再计算出R_V。该方案实际上不可行，其最主要原因是         ；
(2)请你从上述器材中选择必要的器材，在图乙所示虚线框中设计一个可行的实验电路图，并标出所选器材的相应字母代号；
(3)根据第(2)问设计的电路图，用实验测得的物理量表示电压表V₁的内阻R_V=     。

某课外研究小组为了制作一种传感器，需要选用一电器元件.图甲为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：
器材（代号）        规      格
电流表（A₁）        量程0～50mA,内阻约为50Ω
电流表（A₂）        量程0～200mA,内阻约为10Ω
电压表（V₁）        量程0～3V,内阻约为10kΩ
电压表（V₂）        量程0～15V,内阻约为25kΩ
滑动变阻器（R₁）    阻值范围0～15Ω，允许最大电流1A
滑动变阻器（R₂）    阻值范围0～1kΩ，允许最大电流100mA
直流电源（E）      输出电压6V，内阻不计
开关（S）  导线若干
(1)为提高实验结果的准确程度，电流表应选用          ；电压表应选用        ；滑动变阻器应选用          .(以上均填器材代号)
(2)为达到上述目的，请在图乙所示的虚线框内画出正确的实验电路原理图，并标明所用器材的代号.

(3) 若发现实验测得的伏安特性曲线与图中曲线完全吻合，则该元件的电阻阻值随电压的增大而       （选填“增大”、“减小”或“不变”），当该电器元件两端电压U=2.0V时元件消耗的电功率为     W．

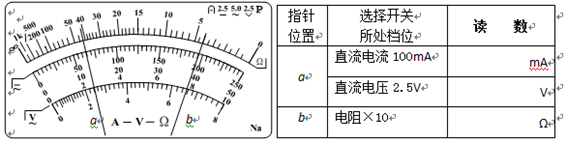

用多用电表进行了几次测量，指针分别处于a、b位置，如图所示.
（1）若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数各是多少？请填在表格中.

（2）如果要用此多用表测量一个约1.8×10³Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“ ×100”或“×1K”）.

某待测电阻R_x的阻值在80Ω～100Ω)之间，现要测量其电阻的阻值，实验室提供如下器材
A．电流表A₁(量程50mA、内阻r₁=10Ω)
B．电流表A₂(量程200mA、内阻r₂约为2Ω)
C．电流表A₃(量程O.6A、内阻r₃约为O.2Ω)
D．定值电阻R₀=30Ω
E．滑动变阻器R(最大阻值约为10Ω)
F．电源E(电动势为4V)
G．开关S、导线若干
①某同学设计了测量电阻尺鬈的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的1/3，M、N两处的电流表应分别选用：M为_______；N为_______。(填器材选项前相应的英文字母)
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接。
③若M、N电表的读数分别为I_M、I_N ,则R_x的计算式为R_x=______________。


在研究性课题的研究中，某课题小组收集了手机的电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子器件。现从这些材料中选取两个待测元件来进行研究，一是电阻R_x（约为2kΩ）二是手机中常用的锂电池（电动势E标称值为3.4V，允许最大放电电流为100mA）。在操作台上还准备了如下实验器材：
A．电压表V（量程4V，内阻R_V约为10kΩ）
B．电流表A₁（量程100mA，内阻R_A1约为5Ω）
C．电流表A₂（量程2mA，内阻R_A2约为50Ω）
D．滑动变阻器R（0~40Ω,，额定电流1A）
E．电阻箱R₀（0~999． 9Ω）
F．开关S一只、导线若干
（1）为了测定电阻Rx的阻值，小组的一位成员，设计了如图甲所示的电路原理图，电源用待测的锂电池，则电流表应该选用____（选填“A₁”或“A₂”）；他用电压表的读数除以电流表的读数作为R_x的测量值，则测量值____真实值（填“大于”或“小于”）。
（2）小组的另一位成员，设计了如图乙所示的电路原理图来测量锂电池的电动势E和内阻r。

①该同学闭合开关S，调整电阻箱的阻值为R₁时，读出电压表的示数为U₁；电阻箱的阻值为R₂时，读出电压表的示数为U₂，可求得该电池的电动势，其表达式为E=      。
②为了便于分析，一般采用线性图象处理数据，可以改变电阻箱阻值，取得多组数据，画出图象为一条直线，则该图像的函数表达式为：          ，由图可知该电池的电动势E=        V。

右上图为某同学根据测定一节干电池的电动势和内电阻的实验数据绘制成的U-I图，由此可得干电池的电动势E =__________V，内阻r =        Ω．（E、r的结果分别保留3位和2位有效数字）

有一个标有“12V，24W”的灯泡，为了测定它在不同电压下的实际功率和额定功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：

某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：
直流电源E，电压6V，内阻不计；
小直流电动机M；
电压表V₁，量程0～0.6V，内阻约3k；
电压表V₂，量程0～6V，内阻约15k；
电流表A₁，量程0～0.6A，内阻约1；
电流表A₂，量程0～3A，内阻约0.5；
滑动变阻器R，0～10，2A；
电键S一只，导线若干。

（1）首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选        。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻        ，这个结果比真实值偏         （选填“大”或“小”）。
（2）在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）
（3）当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是     W。

某同学到实验室做《测电源电动势和内阻》的实验时，发现实验台上有以下器材：待测电源(电动势未知，内阻约为2)；一个阻值未知的电阻R₀；多用电表一只；电压表两只；电流表一只；滑动变阻器一只；开关一个，导线若干。
（1）该同学首先用多用电表粗略测量电源的电压，所用量程为直流2.5伏，则该电表读数为     V；

（2）为较准确地测量该电源的电动势和内电阻并同时测出定值电阻R₀的阻值，他设计了如图所示的电路。实验时他用U₁、U₂、Ｉ分别表示电表V_１、V₂、A的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、Ｉ的一系列值。并作出下列三幅U---I图线来处理实验数据，从而计算电源电动势、内阻以及定值电阻R₀的值。

其中，可直接算出电源电动势和内电阻的图是                 ，可直接算出定值电阻R₀的图是              。
（3）本实验中定值电阻的测量存在误差，造成这一误差的原因是

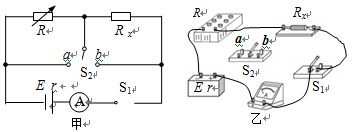

现有以下器材：电流表A（量程0.6A、内阻=0.5Ω），电阻箱R（量程99.99Ω），待测电阻R_x，直流电源（电动势E和内阻r待测），单刀单掷开关S₁，单刀双掷开关S₂，带铁夹的导线若干。某探究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值R_x、直流电源的电动势E和内阻r。

⑴按图甲所示的电路，将图乙 所示的实物连线补画完整
⑵测量电阻R_x的阻值
①将开关S₁闭合、开关S₂接a，读出电流表的示数I₁
②保持开关S₁闭合，将开关S₂接b，调节电阻箱R的阻值，使得电流表的示数也为I₁，此时电阻箱的阻值R= 4.00Ω，则R_x=   Ω

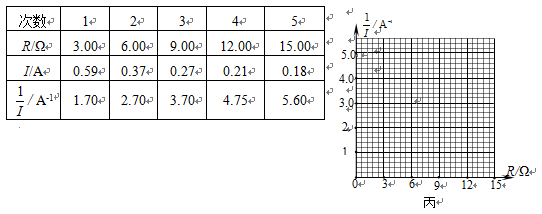

⑶测电源的电动势E和内阻r将开关S₁闭合、开关S₂接b，调节电阻箱R的阻值，记下电流表的示数I，得到若干组 R、I的数据（见下表），请在图丙所示的坐标纸上作出-R的图象，并根据图象求得电动势
E=      V，内阻r=     Ω（保留两位有效数字）。
