某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量，实验室里准备了以下器材：
A.多用电表
B.电压表V₁，量程6V，内阻约10kΩ
C.电压表V₂，量程15V，内阻约20kΩ
D.电流表A₁，量程0.6A,内阻约0.2Ω
E.电流表A₂，量程3A，内阻约0.02Ω
F.电源：电动势E="6" V
G.滑动变阻器R₁，最大阻值10Ω，最大电流为2A
H.滑动变阻器R₂，最大阻值50Ω，最大电流为0.2A
I.导线、电键若干
【小题1】在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，指针立刻偏转到表盘的右边接近0刻度处，为了减小多用电表的读数误差，多用电表的选择开关应换用_____   ___欧姆挡；
【小题2】按正确的操作程序调换欧姆挡之后再一次用多用电表测量该待测电阻的阻值时，其阻值如图中指针所示，则Rx的阻值是_____    ___Ω;

【小题3】在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选择的器材有____      ___.(填器材前面的字母代号)
【小题4】请在答题卡虚线框内画出第(3)问中所应用的实验电路图.

用电流表和电压表测一个电阻值约为25kΩ、额定功率为W的电阻R_x的阻值，备用器材有：
①量程0~100μA，内阻约为500Ω的电流表A₁
②量程0~500μA，内阻约为300Ω的电流表A₂
③量程0~1V，内阻约为10kΩ的电压表V₁
④量程0~15V，内阻约为100kΩ的电压表V₂
⑤量程0~50V，内阻约为500kΩ的电压表V₃
⑥直流稳压电源两端的输出电压为16V
⑦滑动变阻器，阻值范围 0~500Ω，允许最大电流 lA
⑧待测电阻R_x，开关和导线若干
【小题1】为了测量准确，电压表应选   ，电流表应选   。（填写仪器前的序号）
【小题2】在下图方框内画出实验电路图。

【小题3】若测量值为R_测，真实值为R_真，那么在操作、读数、计算均正确无误的情况下，R_测_______R_真（选填“大于”、“等于”或“小于”）。

要精确测量一个阻值约为5Ω的电阻R，实验室提供下列器材：
电流表：量程1.0mA，内阻r₁约为4Ω．
电流表：量程500μA，内阻r₂=750Ω,．
滑动变阻器R₀：阻值约10Ω．
电池E，电动势ε=1.5V，内阻很小．电键S，导线若干．
【小题1】在虚线方框中画出电路图，标明所用器材的代号．
【小题2】需要测量的物理量是          ，根据所测物理量，求出电阻阻值的表达式R_x=       。

硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

【小题1】若电压表的读数为，则I＝
【小题2】实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为    mA ，电动势为       V。
【小题3】实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为       mW（计算结果保留两位有效数字）。

用图甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9999Ω，R₀是保护电阻，电压表内阻对电路的影响可忽略不计。该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数。根据读取的多组数据，他画出了图乙所示的图像。

【小题1】在图乙所示图像中，当=0.10V^-1时，外电路处于_________状态。（选填“通路”、“断路”或“短路”）。
【小题2】根据该图像可求得该电池的电动势E=   V，内阻r=______Ω。

测量一螺线管两接线柱之间金属丝的长度。给出器材如下：
A、待测螺线管L（符号）：绕制螺线管金属丝的电阻率m，电阻 约为20Ω    B、螺旋测微器   C、电流表A：量程0.6A，内阻约为1Ω   D、电压表V：量程4V，内阻="4kΩ " E、定值电阻R₀：R₀="4kΩ " F、滑动变阻器：全电阻约10
G、电源E：电动势8V，内阻忽略不计  H、电键S一个，导线若干

【小题1】实验中用螺旋测微器测得金属丝的直径如图甲所示，其示数为d =__________；
【小题2】画出测量金属丝电阻的电路图，并在图乙的实物图上连线；
【小题3】若测得的金属丝直径用d表示，电流表A的读数用I表示，电压表V的读数用U表示，
金属丝的电阻率用ρ表示，则用这些物理量的符号表示金属丝的长度L = _   ___ __．

在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6V，3W”，其他供选择的器材有
电压表V（量程0~6V，内阻）
电流表（量程0~3A，内阻）
电流表（量程0~0.6A，内阻）
滑动变阻器R（阻值0~20，2A）
学生电源E（电动势8V，内阻不计）
开关S及导线若干
实验中要求电压表的示数能在0~6V范围内变化。读出多组电压和电流值，在坐标纸上通过描点法画出小灯泡的伏安特性曲线。
【小题1】实验中电流表应选用____________。
【小题2】在下面的虚线框中画出实验电路图。

【小题3】某同学利用测量的数据，画出如下图的图线，但该同学忘记在坐标上标明横坐标和纵坐标所表示物理量。请你根据图线作出判断：横坐标表示____________，纵坐标表示_________。

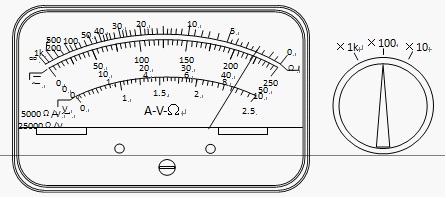

如图所示为某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为        Ω。如果想测量的更精确些，应怎样调节多用电表后再进行测量？
答                                                          。

某一电压表的刻度线清楚，但刻度上的数字模糊不清了，某同学为了测定该电压表的量程和内阻，设计了如图所示的电路图，己知电路中其他仪器的主要参数如下：
电流表：A₁（量程2mA，内阻约20）；
A₂（量程3mA，内阻约10）；
滑动变阻器：R（阻值范围0～50）；
电源：E（电动势为4.0V，内阻约为0.2）；
电阻：
【小题1】该小组同学接通电路后，调节滑动变阻器，但他们发现，当电压表指针达到三分之二满偏刻度时，电流表A₁、A₂的示数分别为I₁＝1.0mA，I₂＝1.5mA，若将两个电流表视为理想电表，不计其内阻影响，则该电压表的量程为        ，该电压表的内阻为    ；
【小题2】由于电流表A1有内阻，该小组测出的电压表量程的测量值比真实值         。内阻的测量值比真实值        。（以上两空填“偏大”“偏小”或“相等”；
【小题3】若某同学依据图甲的电路图连接成图乙的实物图，并将滑片P置于滑动变阻器的最左端，由于实物连接电路有处错误，该同学接通电路后，最可能造成损坏的仪器是   。
请在乙图上改正电路连接的错误

某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:
A．多用电表
B．电压表V_l，量程3V，内阻约5kΩ
C．电压表V₂，量程15V，内阻约25kΩ
D．电流表A_l，量程0.6A，内阻约0.2Ω
E．电流表A₂，量程3A，内阻约0.04Ω
F．电源，电动势E=3.0V
G．滑动变阻器R_l，最大阻值5Ω，最大电流为3A
H．滑动变阻器R₂，最大阻值200Ω，最大电流为1.5A
I．电键S、导线若干
【小题1】在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用_________欧姆挡；
【小题2】按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则R_x的阻值大约是_________Ω；

【小题3】在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可以连续调节，则在上述提供的器材中
电压表应选        ；电流表应选            ；
滑动变阻器应选        。(填器材前面的字母代号)
【小题4】在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．
