(1)下述关于用多用表欧姆档测电阻的说法中正确的是（   ）
A．测量电阻时如果指针偏转过大，应将选择开关 S拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
（2）探究物体的加速度与力、质量的关系实验如下：
①在探究物体的加速度与力的关系时，应保持     不变，分别改变施加在物体上的合外力F，测出相对应的加速度a。
②在探究物体的加速度与物体质量的关系时，应保持     不变，分别改变物体的质量m，测出相对应的加速度a。
③为了更直观地反映物体的加速度a与物体质量m的关系，往往用二者的关系图像表示出来，该关系图像最好应选用        。
A．a-m图像  B．m-a图像   C．图像   D．图像
④某同学在做实验时,使用交变电流作电源，在打出的纸带上选择5个计数点A、B、C、D、E，相邻两个计数点之间还有4个点没有画出，他测量了点到点、和点到C点的距离，如图所示。则纸带上C点的速度V_C=           ，重物的加速度为____      。（结果均保留三位有效数字）

某同学对实验室的一个多用电表中的电池进行更换时发现，表内除了一节1.5V的干电池外，还有一个方形的电池（层叠电池）。为了测定该电池的电动势和内电阻，
实验室中提供如下器材：
A．电流表A₁（满偏电流10mA，内阻10Ω）；
B．电流表A₂（0～0.6～3A，内阻未知）；
C．滑动变阻器R₀（0～100Ω，1A）；
D．定值电阻R（阻值990Ω）；
E．开关与导线若干。
（1）该同学根据现有的实验器材，设计了如图a所示的电路，请你按照电路图在图b上用笔画线代替导线完成线路连接。

（2）图c为该同学根据上述设计的实验电路测出多组数据并绘出的I₁-I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数），则由图线可以得到被测电池的电动势E＝    V，内阻
r=         Ω。（保留两位有效数字）

使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。现需 要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干。实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值。完成下列填空：


（1）仪器连线如图l所示（a和b是多用电表的两个表笔）。若两电表均正常工作，则表笔a为_________ （填“红”或“黑”）色；
（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a），（b），（c）所示，则多用电表的读数为_________Ω．电流表的读数为_________mA，电阻箱的读数为_________Ω：
（3）将图l中多用电表的两表笔短接，此时流过多用电表的电流为_________mA；（保留3位有效数字）
（4）计算得到多用电表内电池的电动势为_________V。（保留3位有效数字）

为了测定电流表A₁的内阻，某同学采用如下图所示的实验电路。其中：
A₁是待测电流表，量程为300μA，内阻约为100；
A₂是标准电流表，量程是200μA；
R₁是电阻箱，阻值范围是0～999．9；
R₂是滑动变阻器；
R₃是保护电阻；
E是电池组，电动势为4 V，内阻不计；
S₁是单刀单掷开关，S₂是单刀双掷开关。
（1）①实验中滑动变阻器采用        接法（填“分压”或“限流”）；
②根据上图所示电路的实物图，请在实物连接图右边的空白处画出实验电路图。

（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R₂的滑片移到最       ；（填“左端”或“右端”）将开关S₂扳到接点a处，接通开关S₁；调整滑动变阻器R₂，使电流表A₂的读数是150μA；
②将开关S₂扳到接点b处，                   ，使电流表A₂的读数仍是150μA。
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A₁的内阻R_g=        。
（3）上述实验中，无论怎样调整滑动变阻器R₂的滑动位置，都要保证两只电流表的安全。在下面提供的四个电阻中，保护电阻R₃应选用         。（填写阻值前相应的字母）
A．200 k   B．20 k  C．15 k  D．150 k

如图所示的电路是伏安法测电阻的一种改进电路，请按要求作答．

(1)将下面的实验步骤补充完整：
①将开关S与S′都闭合，仔细调整两个滑动变阻器R与R′的滑片，使得电压表V的读数U等于电压表V′的读数U′的一半；
②保持开关S闭合，　　　，并且在以后的操作过程中滑动变阻器   （填“R”或“R′’）的滑片不允许再作调整，观察、记录此时电压表V的读数U以及电流表A的读数I；
③重复步骤①②，测量并记录多组U、I数据．
(2)被测电阻R_X测量值的表达式为R_X=       .
(3)这种方法得到的测量值R_X与真实值R_真之间的关系，从理论上说应该是Rx  R_真（填“>”、“=”或“<”）．

采用“伏安法”测电阻，无论是“安培表外接”还是“安培表内接”都会出现系统误差，为此某同学采用如右图所示电路测定待测电阻R_x的阻值。实验器材如下：
电池组E，电动势为4．5 V，内阻很小；
电压表V，量程3 V，内阻约3 kΩ；
电流表A，量程2 mA，内阻约50Ω；
滑动变阻器R，阻值范围0～20Ω；
R_x是待测电阻，阻值约3kΩ；
开关S₁、S₂，导线若干。
①请根据电路图，将实验器材连接成实验电路（图中部分电路已连接）。


②闭合开关前，先将滑动变阻器的滑动端置于电路图中的     端（填a或b），然后闭合开关S₁、S₂，适当调节滑动变阻器R，记下电流表和电压表的示数I₁、U₁；再断开开关S₂，记下电流表和电压表示数为I₂、U₂。则被测电阻R_x=           （用电表的示数表示）；
③你认为上述实验能否消除系统误差：        （填“能"或“不能”）。

某兴趣小组为了测量一待测电阻的阻值，首先用多用电表粗测出它的阻值，然后再用其他方法更精确地测量。实验室里准备了以下器材：

A．多用电表	B．电压表，量程15V，内阻约20
C．电流表，量程0.6A，内阻约1	D．电压表，量程1.2mA，内阻

测量一未知电阻的阻值．
(1) 某同学首先用多用电表粗测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为________Ω.
(2) 接着该同学计划用VA法准确测量电阻的阻值，提供的实验器材有：8V直流电源；电压表(0～10V，内阻约20kΩ)；电流表(0～50mA，内阻约10Ω)；滑动变阻器(0～20Ω，1A)；开关和导线．

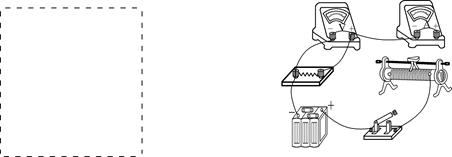

请根据实验要求和提供的器材，参考下面未完全连接好的实物电路在下面虚线方框内画出实验电路图，并完成下面实物电路未连接的导线．

(3) 在上述(2)的实验中，连接好电路后，闭合开关，发现电流表和电压表皆没有读数，该同学用多用电表检查电路故障．他的操作如下：选用多用电表的直流电压挡，将红、黑表笔分别接在：电源正负极间；变阻器电阻丝的两端；电流表“－”接线柱和电压表“＋”接线柱之间，结果多用电表的指针均发生偏转，则可能是连接______________之间的导线发生了断路．
(4) 实验中移动变阻器滑动头，记下多组电流表、电压表读数(U，I)，然后在坐标纸上作出UI图线，图线的________大小表示待测电阻阻值．在这个实验中，测量值________真实值．(填“＞”“＝”或“＜”)

（1）利用油膜法估测油酸分子的大小，实验器材有：浓度为0.05％（体积分数）的油酸酒精溶液、最小刻度为0.1ml的量筒、盛有适量清水的45×50cm²浅盘、痱子粉、橡皮头滴管、玻璃板、彩笔、坐标纸。则：
①下面给出的实验步骤中，正确顺序为：          。
A．将玻璃板放在浅盘上，用彩笔将油酸薄膜的形状画在玻璃板上­­­­­­­­­­­。
B．用滴管将浓度为0.05％油酸酒精溶液一滴一滴地滴入量筒中，记下滴入1ml油酸酒精溶液时的滴数N
C．将画有油酸薄膜轮廓的玻璃板放在坐标纸上，以坐标纸上边长为1cm的正方形为单位，计算轮廓内正方形的个数，算出油酸薄膜的面积S
D．将痱子粉均匀地撒在浅盘内水面上，用滴管吸取浓度为0．05％的油酸酒精溶液，从低处向水面中央一滴一滴地滴入，直到油酸薄膜有足够大的面积又不与器壁接触为止，记下滴入的滴数n
②该实验测得的单个油酸分子的直径约为         （单位：cm）。
A．      B．     C．     D．
（2）某同学做描绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安特性曲线实验，实验室提供的实验器材如下：（本实验要求小灯泡的电压从零开始调至额定电压）
直流电源的电动势为4V（内阻不计）、  电压表V（量程4V，内阻约为5kΩ）、
电流表A₁（量程0.6A，内阻约为4Ω）、 电流表A₂（量程3A，内阻约为1Ω）、
滑动变阻器R₁（0到1000Ω，0.5A）、   滑动变阻器R₂（0到10Ω，2A）、
开关、导线若干．
①若该同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，以下说法正确的是：__________

A．小灯泡将发光        B．小灯泡几乎不亮
C．V表不会烧坏        D．A表将会烧坏
②在正确的电路中，电流表应该选_______，滑动变阻器应 该选________。请把图乙中的器材根据实验要求连接成实验电路。
③该同学按照正确的电路图和正确的实验步骤，描出的伏安特性曲线如图丙所示，从图中可知小灯泡的阻值随小灯泡两端的电压的增大而_________（填增大、减小、先增大后减小、先减小后增大），当给小灯泡加电压3.2V时，此时小灯泡的发热功率为__________W（结果取2位有效数字）。

(1)小刚和小敏欲用插针法测玻璃的折射率，在实验中不小心将平行玻璃砖掉地上摔成了如图甲所示的两块，小刚想找实验室老师换一块，小敏观察了一下摔坏的玻璃砖，发现断面比较平整、光洁，于是小敏说不用换，用半块仍然可以测出折射率．

①小敏按照实验步骤，用半块玻璃砖插针，得到了图乙所示的P₁、P₂、P₃、P₄；小敏拔下P₃、P₄并做好记录后，小刚也利用P₁、P₂插针，得到了P₅、P₆．那么，小刚和小敏所插的针中，    __________(填“小刚”或“小敏”)插的一定是错误的；请你选正确的插针，按实验要求完成光路图，并标出相应的符号；所测出的玻璃的折射率n=___________(用所标的符号表示)
②当小敏改变入射角，重新插上P₁、P₂后；在另一侧怎么变换角度都看不到P₁、P₂的像，你认为产生这种现象的原因是__________________________
(2)在完成将电流计改装成电压表的实验中：甲同学要把一个量程为100μA的直流电流计G，改装成量程是3V的直流电压表。

①他按图l所示电路、用半偏法测定电流计G的内电阻r_g，为使r_g的测量值尽量准确，在以下器材中，电源E应选用___________,电阻器R₂应选用_________ (选填器材前的字母)
