在把电流表改装成电压表的实验中，所用电流表G的满偏电流I_g=200μA，内阻R_g估计在400Ω到600Ω之间。

（1）按图（a）测定电流表G的内阻R_g，需要选用合适的器材，现有供选用的器材如下：

阻0.6Ω）
按实验要求，电路图中的R最好选用_____________，R’最好选用_________

____，E最好选用
_____________。（填入选用器材的字母代号）
（2）假定由上述步骤已测出电流表内阻R_g=500Ω，现在通过串联一个24.5kΩ的电阻把它改装成为
一个电压表，此电压表的量程为_____________V。
（3）图（b）是测定未知电阻R_x的电路图，图（c）是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图（d）所示，那么R_x的阻值等于______________Ω。

（10分）某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中

次数	1	2	3	4	5	6	7	8
I/mA	10	20	40	60	80	100	120	140
U/V	1．00	1．40	1．80	2．10	2．40	2．50	2．60	2．70

现实验室中备有下列器材：
电压表V₁（量程0—3 V，内阻约10 kΩ）
电压表V₂（量程0一1 5 V，内阻约25 kω）
电流表A₁（量程0一50 mA，内阻约50 Ω）
电流表A₂（量程0一200 mA，内阻约10 Ω）
滑线变阻器R₁（0一1 5 Ω，额定电流1 A）
滑线变阻器R₂（0一1 kΩ，额定电流100mA）
电源E（电动势4 V，内阻不计）
开关S和导线若干

（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）该电器元件电阻特性：；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为（填A₁或A₂）；电压表为（填V₁或V：₂）；滑线变阻器为（填R₁或R₂）．
（4）为达到上述目的，请在虚线框内补充画出正确的实验电路原理图

（8分）右图是某同学连接的实验实物图，合上开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：

（1）用多用电表的直流电压挡进行检查：
①在测试a、b间直流电压时，红表笔应接触   （填“a”或“b”）
②该同学测试结果如右表所示，根据测试结果，可以判定故障是（假设只有下列中的某一项有故障）      。
A．灯A断路                  B．灯B短路
C．cd段断路                  D．de段断路
（2）用多用电表的欧姆挡检查：
①测试前，应将开关S____（填“断开“或“闭合”）
②测试结果如表所示，由此可以断定故障是____

A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de段导线断路

（6分）在“测电源的电动势和内电阻”的实验中，利用图(a)所示电路测干电池的电动势和内阻。

（1）若图（a）中电压表的最小分度是0.1V，电流表最小分度是0.01A，实验中记录了下列六组数据，在这六组数据中，有效数字位数不符合要求的是第组。

组次	1	2	3	4	5	6
I/A	0.120	0.201	0.310	0.320	0.50	0.570
U/V	1.37	1.32	1.24	1.18	1.1	1.05

（2）根据图(b)作出的U-I图线求得电动势E=____V，内阻r=____Ω

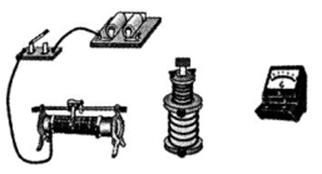

（4分）如图所示为“研究电磁感应现象”的实验装置，部分导线已连接。

（1）用笔画线代替导线将图中未完成的电路连接好。
（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么闭合开关后，将原线圈迅速插入副线圈的过程中，电流表指针将向偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右滑动时，电流表指针将向偏。

某同学用图1所示电路，测绘标有“3．8 V，0．3 A”的小灯泡的灯丝电阻R随电压U变化的图象。有以下一些器材可供选择：
电流表：A_l：（量程100mA，内阻约2Ω）；A₂：（量程0,6A，内阻约0．3Ω）
电压表：V_l：（量程5 V，内阻约5kΩ）；v₂：（量程15 V，内阻约15kΩ）
滑动变阻器：R₁：（阻值0—l0Ω）；R₂：（阻值0一100Ω）
电源：E（电动势为4V，内阻约为0．04Ω）；导线和开关
（1）为了调节方便，测量准确，实验中应选用电流表，电压表，滑动变阻器。（填器材的符号）
（2）根据电路图甲，用笔画线代替导线，将图2中的实验电路连接完整。
（3）开关S闭合之前，图2中滑动变阻器的滑片应该置于（选填“A端”、“B端”或“AB中间”）

一个用电器R₀，标有“10 V/2 W”，为测定它在不同电压下的电功率及额定电压下的电功率，需测定不同工作状态下通过用电器的电流和两端电压，现有器材如下：

A．直流电源12 V，内电阻可不计

B．直流电流表0~0.6~3 A，内阻在0.1 Ω

以下

C．直流电流表0~300 mA，内阻约5 Ω

D．直流电压表0~15 V，内阻约15 kΩ

E.滑动变阻器10 Ω，2 A
F.滑动变阻器1 kΩ，0.5 A
（1）实验中电流表应选用_______，滑动变阻器选用_______.（填字母序号）
（2）在方框中画出实验误差较小的实验电路图.

（10分）有一只小灯泡上标有“12V 6W”的字样，现在要用伏安法测量这只灯炮的U-I图线。现有下列器材供选用：

）
F．电源（电动势为15V，内阻较小）
G．开关、导线
（1）实验中所用电压表应选，电流表应选用（用序号字母表示）
（2）为使实验误差尽量减小，并要求从零开始多取几组数据，请在虚线框内画出满足实验要求的电路图。

（3）某同学通过实验得到的数据画出了该小灯泡的U-I图线（如图所示），则上灯泡两端电压为9.0V时，小灯泡的电阻是

，电功率是 W。

（4）如果将此小灯泡与一个阻值R=20

的电阻串联，并与电动势为10V，内阻不计的电源串成一个回路，则电阻R所消耗的电功率为 W。

（12分）某同学用下列器材测定一节蓄电池的电动势和内电阻。蓄电池的电动势约为3V，内电阻很小。

，额定电流为2A的滑动变阻器；
F．定值电阻4

，额定功率4W；
G．电键S一个，导线若干。
（1）为了减小实验误差，电压表应选择（填器材代号），电路图中的导线应连接到（填“①"或“②"），改变滑动变阻器阻值的时候，为了使电压表和电流表的读数变化比较明显，滑动变阻器应选择（填器材代号）。

（2）用上问中的实验电路进行测量，读出电压表和电流表的读数，画出对应的U-I图线如图中（a）所示，另有一电阻的U-I图线如图（b）所示。若把该电阻单独与这节蓄电池连接成闭合回路，电源两端的电压为 V。（结果保

留三位有效数字）

（9分）
某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：
待测电源（电动势约为4V，内阻约为2Ω）
一个阻值未知的电阻R₀
电压表（内阻很大，有5V、15V两个量程）两块
电流表（内阻约为5Ω，量程500mA）
滑动变阻器A（0～20Ω，3A）
滑动变阻器B（0～200Ω，0.2A）
电键一个，导线若干。
该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R₀的阻值，设计了如图所示的电路。实验时他用U₁、U₂、I分别表示电表V₁、V₂、A的读数。在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、I的一系列值. 其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R₀的阻值。

根据题中所给信息解答下列问题：
①在电压表V₁接入电路时应选择的量程是_________，滑动变阻器应选择_________（填器材代号“A”或“B”）;
②在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示；用来计算定值电阻R₀的图线的横坐标轴、纵坐标轴分别应该用_________、__________表示。（填“U₁、U₂、I”或由它们组成的算式）
③若实验中的所有操作和数据处理无错误，实验中测得的定值电阻R₀的值________（选填“大于”、“小于”或“等于”）其真实值。
