某实验小组要验证“动能定理”，他们的实验装置如图所示，另外他们还有学生电源、导线、复写纸、纸带、小木块、砝码．要完成该项实验，还需要的实验器材有

（10分）如图5所示，在做“碰撞中的动量守恒”实验中，
（1）下列测定入射小球和被碰小球在碰撞前后的速度的方法或原理正确的是_______
A．用秒表测出时间t，用刻度尺测出位移s，用求出速度
B．测出打点计时器在纸带上打下的点间距离s₁、s₂，用求出速度
C．用小球离开桌面后的水平射程x来代替速度
D．测出小球下落高度h，用求出速度

（2）下面是本实验部分测量仪器或工具，需要的是_____
A．秒表
B．天平
C．刻度尺
D．弹簧秤
（3）完成本实验，下列必须要求的条件是___________
A．斜槽轨道必须光滑以减少误差
B．斜槽轨道末端的切线必须水平
C．入射球和被碰球的质量必须相等
D．入射球每次必须从轨道的同一位
置由静止滚下
（4）某次实验中得出的落点情况如图6所示，假设碰撞过程中动量守恒，则入射小球质量m₁和被碰小球质量m₂之比为__________。

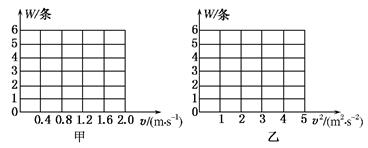

在做“探究动能定理”的实验中,小车的质量为m,使用橡皮筋6根,每次增加一根,实验中W?v?v²的数据已填在下面表格中,试在图中作出图象.

在“探究平抛运动的运动规律”的实验中，可以描绘出小球平抛运动的轨迹，实验简要步骤如下：
A．让小球多次从　　　　　　位置上滚下，在一张印有小方格的纸记下小球碰到铅笔笔尖的一系列位置，如右下图中a、b、c、d所示。
B．按图安装好器材，注意.斜槽末端切线水平，记下平抛初位置O点和过O点的竖直线。
C．取下白纸以O为原点，以竖直线为y轴建立坐标系，用平滑曲线画平抛运动物体的轨迹。

⑴完成上述步骤，将正确的答案填在横线上。
⑵上述实验步骤的合理顺序是　　　　　　　。
⑶已知图中小方格的边长L＝1.25cm，则小球
平抛的初速度为v₀＝          （用L、g表示），
其值是　　　　　（取g＝9.8m/s²），小球在ｂ点的速率　　　　　　　。

用单摆测重力加速度的实验，表格中L₀、d、n、t分别表示实验时已测得的数据。根据这些数据可以算出：

（1）单摆长L＝_______；
（2）单摆的周期T＝_____________；
（3）当地的重力加速度g＝____________；
（4）为了利用单摆较准确地测出重力加速度，可选用的器材为________

（1）小明与他的同伴在做探究小车速度随时间变化的规律的实验时，由于他的同伴不太明确该实验的目的及原理，他从实验室里借取了如下器材：①电磁打点计时器（含复写纸和导线）；②天平；③低压直流电源；④细绳；⑤纸带；⑥小车；⑦钩码；⑧秒表；⑨一端附有定滑轮的长木板；⑩刻度尺。小明看后觉得不妥，请你思考一下，所列器材中哪些器材必须选用，哪些不能选用，还缺少哪些器材？
所列器材中不能选用的有（填代号）：______________________________
缺少的器材有：_______________________________________________________
（2）下图是小明与他的同伴利用打点计时器在50HZ交流电下打出的纸带，纸带固定在一个做匀加速直线运动的小车后面，A、B、C、D、E、F、G为选好的记数点，每两个记数点之间还有一个振针留下的点迹未画出。测得：x₁="1.0" cm，x₂=1.4cm，x₃="1.8" cm，x₄= 2.2cm，x₅="2.6" cm，x₆="3.0" cm。请你选择恰当的方法，帮小明求出小车在运动中打点计时器打下D点时小车的瞬时速度v_D=      m／s，以及小车运动的加速度a=      m／s²
（结果保留2位有效数字）。

实验题（共计18分）
（1）（3分）用单摆测重力加速度，下列实验器材料中不需要的是        （填符号）
A．铁架台          B．带细孔的小木球      C．带细孔的小钢球
D．秒表            E．天平                F．细线
G．游标卡尺        H．mm刻度尺        I．细铁丝
（2）（每空3分、共6分）在做用油膜法估测分子直径大小的实验中，已知实验室中使用的酒精油酸溶液的体积浓度为n，又用滴管测得每N滴这种酒精油酸的总体积为V，，将一滴这种溶液滴在浅盘中的水面上，在玻璃板上描出油膜的边界线，再把玻璃板放在画有边长为a的正方形小格的纸上（如右图)测得油膜占有的小正方形个数为m。

（a）用以上字母表示油酸分子直径的大小d=________。
（b）从右图中数得油膜占有的小正方形个数为m=______。
（3）（9分）在“用描迹法画出电场中平面上的等势线”的实验中，已判断出灵敏电流计的指针偏转方向与电流方向间的关系是：当电流由正接线柱流入电流计时，电流计的指针向正接线柱偏转，当电流由负接线柱流入电流计时，电流计的指针向负接线柱偏转。如图所示，在电极A、B的连线上等距离地取a、b、c、d、e等5个基准点，进而描绘出过该基准点的等势线。

（a）实验时需在木板上自上而下依次铺放_____纸、_____纸、_____纸。（每空1分）
（b）（3分）若在图中连接灵敏电流计正接线柱的探针接触a点，连接灵敏电流计负接线柱的探针接触b点时，灵敏电流计的指针向负接线柱偏转，则可以判断电极A接在电源的_____极上（选填“正”或“负”）。
（c）（3分））若灵敏电流计的两个探针分别接触a点和b点，灵敏电流计的示数为I1；若灵敏电流计的两个探针分别接触b点和c点，灵敏电流计的示数为I2。则I1和I2相比较，有I1________I2（选填“大于”、“小于”或“等于”）。

(4分)验证机械能守恒定律的实验采用重物自由下落的方法；
（1）若实验中所用重锤质量m=1kg．打点纸带如下图所示．打点时间间隔为0.02s，则记录B点时重锤的动能为           ，从开始下落到B点，重锤的重力势能减少量为            ．（保留三位小数）因此可以得出的结论是．



（4分）在研究平抛物体运动的实验中，用一张印有小方格的纸来记录轨迹，小方格的边长L=1.25cm，若小球在平抛运动途中的几个位置如图中的a、b、c、d所示，则小球平抛的初速度的计算公式为V₀=            用（L、g表示）其值是            m/s(g=10m/s²)

如图所示，用“碰撞实验器”可以验证动量守恒定律，即研究两个小球在轨道水平部分碰
撞前后的动量关系．

（1）、实验中，下列说法是正确的有：______________
